기능

XL3는 노이즈 모니터링, 실내 및 건축 음향 측정을 위한 전문 음향 분석기입니다.

Class 1 Sound Level Meter

XL3는 측정 마이크 M2230 또는 M2340과 함께 Class 1 사운드 레벨 미터를 구성합니다. 모든 음압 수준은 정확하게 동시에 측정할 수 있으며 기기 컬러 디스플레이에 표시됩니다. 측정 데이터는 1초 간격으로 기록되고 오디오가 동시에 녹음되는 동안 사용자가 설정한 음압 수준을 초과하는 판독치가 빨간색으로 바뀌어 규정을 준수하지 않음을 나타냅니다. XL3는 소음 불만 사항을 쉽게 파악하고 장기적인 소음 모니터링을 위한 완벽한 계측기입니다. 형식 승인의 경우는 현제 보류 중입니다.

또한 노이즈 스펙트럼은 음조 조사, 이벤트 마커, 백-지우기 및 프리-트리거와 같은 옥타브 또는 1/3 옥타브 분해능으로 측정됩니다. 이 모든 것들은 효과적인 참여 환경 소음 조사를 위해 소음 수준 측정기 기능을 확장합니다.

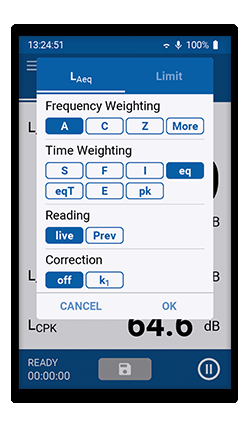

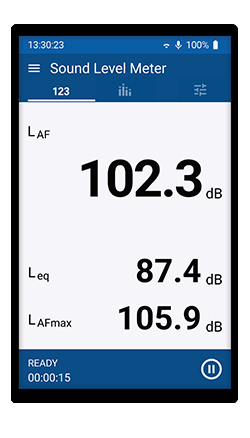

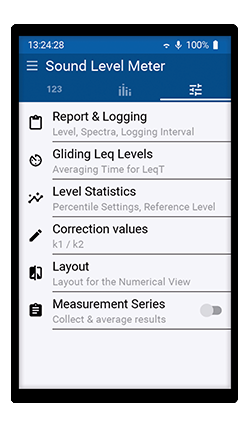

XL3 Screen Sound Level MeterXL3 Screen Sound Level MeterXL3 Screen Sound Level Meter

동시에 XL3 사운드 레벨 미터는 무인 소음 모니터링에 최적화되어 있습니다. 우발적인 전원 장애 시 전원이 다시 켜지는 즉시 계측기가 자동으로 측정을 진행합니다. 긴 배터리 수명과 다양한 연결 옵션을 통해 실시간 청취용 오디오 스트리밍을 비롯하여 전 세계 어디에서나 선호하는 웹 브라우저에서 온라인으로 원격으로 제어할 수 있습니다. 기상 관측소는 액세서리 I/O-PCB를 통해 제어되는 외부 장치 및 XL3에 직접 연결할 수 있습니다.

저장된 모든 측정 데이터를 간단한 텍스트 형식으로 사용할 수 있습니다. 자세한 데이터 평가 및 등급 레벨 계산은 Data Explorer PC 소프트웨어(옵션)에서 수행됩니다.


Features

  • Standards
    • Class 1 using M2230 or M2340 Measurement Microphone
    • IEC 61672, IEC 60651, IEC 60804, IEC 61260
    • Germany: DIN 45645-1, DIN 45645-2
    • Japan: JIS C1509-1:2005, JIS C 1513 class 1, JIS C 1514 class 0
    • US: ANSI S1.4:2014, ANSI S1.43, ANSI S1.11:2014

  • Sound levels
    • SPL actual, Lmin, Lmax, Lpeak, Leq, gliding Leq
    • DIN 45645-1에 따른 클럭-임펄스 최대 레벨 "TaktMax"
    • LCeq - LAeq, LAFT5eq -LAeq 레벨 계산
    • 주파수 가중치: A, C, Z (=flat) 동시 측정
    • 시간 가중치: Fast, slow 및 impulse(optional) 동시 측정
    • 보정 값 k1, k2
    • 사용자가 설정한 사운드 레벨 제한 초과시 표시등 사용
    • LAIeq - LAeq 레벨 계산(optional)
    • 디지털 I/O 인터페이스를 사용한 외부 장치 연동 및 제어(planned)
    • Sound Exposure Level LAE(optional)
    • Lxy에 대한 백분위수 통계량(x= A, C or Z, y= F, S or EQ1"): 0.1 – 99.9%(optional)
    • Level-time 기록 그래프(planned)
    • Back-erase (optional, planned)
    • Pre-trigger (optional, planned)

  • Logging and Reporting
    • 모든 레벨 동시 기록
    • 1초 동안의 스펙트럼을 포함한 Short-time level 기록
    • 압축형 Wav-file 녹음
    • 100ms 간격의 데이터 로깅(optional)
    • 선형 오디오 녹음: 24, 32bit with 12, 24, 48, 96kHz(optional)

Noise Spectrum

XL3는 클래스 1 필터 뱅크를 사용하여 6.3Hz와 20kHz 사이의 옥타브 또는 1/3 옥타브 분해능으로 주파수 스펙트럼을 결정합니다. 모든 주파수 대역의 최소, 최대 및 평균 음압 레벨을 동시에 측정됩니다. 주파수 축은 노이즈 분석을 위해 125Hz – 8kHz까지 자유롭게 확대/축소 및 스크롤 할 수 있습니다. 사용자가 선택한 주파수 범위의 합계 레벨이 동시에 스펙트럼 화면에 표시됩니다.

XL3 Screen Spectrum 1/1 Oct.XL3 Screen SpectrumXL3 Screen Spectrum Reading


Features

  • Class 1 according to IEC 61260 및 ANSI S1.11 with filter base 10
  • 옥타브 밴드: 8 Hz - 16 kHz, 1/3 옥타브 밴드: 6.3 Hz - 20 kHz
  • Leq, Lmax, Lmin, 주파수 가중치 A, C, Z
  • 시간 가중치: Fast, slow
  • Lxy에 대한 백분위수 통계량(x= A, C or Z, y= F or S): 1 – 99%(optional)

Reverberation Time

XL3는 표준화된 T20 또는 T30을 사용하여 63Hz - 8kHz의 옥타브 대역에서 잔향 시간을 측정합니다. 측정을 진행하는 공간에서는 임펄스 또는 핑크 노이즈 음원을 사용하여 측정을 진행할 수 있습니다. XL3는 각 측정 위치에 대해 기록된 모든 감쇠를 자동으로 평균화합니다. 또한 Extended Room Acoustics Option을 설치하면 1/3 옥타브 분해능으로 잔향 시간 측정, 붕괴 곡선의 시각화, 측정 공간의 크기 평균 계산 및 XL3 Audic Analyzer에서 동시에 T30/T20/T15/EDT 측정이 가능합니다. 선형성 및 곡률과 같은 추가 품질 지표는 ISO 3382-2 표준에 따른 붕괴 곡선을 표시해 줍니다. 보다 자세한 분석을 위해 레벨 감쇠의 오디오 파일을 녹음할 수 있습니다.

XL3 Screen Reverberation TimeXL3 Screen Reverberation TimeXL3 Screen Reverberation Time


Features

  • ISO 3382 and ASTM E2235 based on Schroeder backward integration
  • 옥타브 밴드: 63 Hz - 8 kHz
  • 측정 파라메터 T20, T30
  • 임펄스 및 비연속성 음원
  • 각 측정 위치에 대한 자동 평균화
  • 1/3 옥타브 밴드: 50 Hz - 10 kHz (optional)
  • T20, T30, T15, EDT 동시 측정 (optional)
  • 측정 장소 공간 평균 계산 (optional)
  • 오디오 녹음 (optional)
  • 최소 트리거 레벨 (optional)
  • Decay 커브 (optional, planned)

Sound Insulation (optional)

건축 음향 모듈을 통해 XL3의 대기, 충격 및 facade 방음을 직접 확인할 수 있습니다. 송, 수신실에서 측정하기만 하면 현장에서 즉시 규정 준수 여부를 확인할 수 있도록 표시된 방음 수치를 확인할 수 있습니다. 송, 수신실이 동일한 추가 파티션의 경우 XL3는 이전 측정의 측정 데이터(예: 일반적인 수신실에 대한 잔향 시간 또는 배경 소음 측정)를 재사용하여 시간을 절약하는 기능을 제공합니다. 측정하는 사람이 소리가 흡수되는 것을 방지하기 위해 측정 위치에서 나가 Wi-Fi 또는 4G/5G 네트워크를 사용하여 휴대 전화에서 기기를  원격으로 제어할 수 있습니다. Sound Insulation Reporter PC Software(optional)를 사용하면 사인오프를 위한 최종 측정 보고서를 쉽게 생성할 수 있습니다.

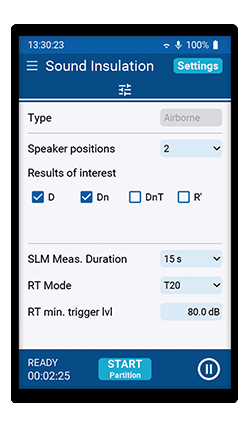

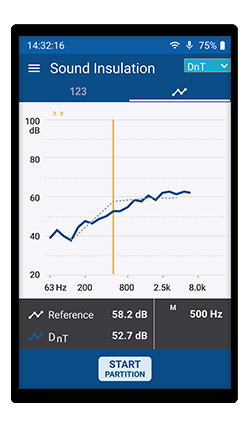

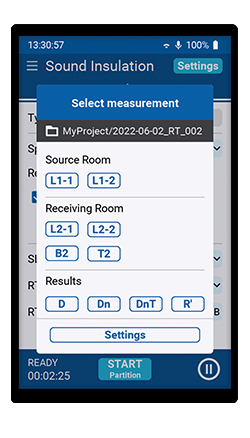

XL3 Screen Sound InsulationXL3 Screen Sound InsulationXL3 Screen Sound Insulation


Features

  • Airborne and impact sound insulation on XL3
  • ISO 16283 및 ISO 717 표준 준수
  • 측정 데이터 자동 평균화
  • 기존 측정 데이터 재사용
  • 측정 결과 값 D, D’n, D’nT 및 R'
  • Chart 및 table
