Tester les appareils intelligents

Tester les appareils intelligents

Cette page s'adresse aux fabricants, réparateurs et reconditionneurs d'appareils intelligents.

Nous vous montrerons comment effectuer des tests complets sur la qualité de reproduction sonore des haut-parleurs et des microphones intégrés à ces appareils.

Au fil de cette page, nous vous expliquerons toute la terminologie pour vous donner une compréhension claire des processus de test.

En tant que leader parmi les fabricants d'instruments de test audio et acoustique, nous sommes experts en:

  • mesures précises
  • ensembles de logiciels intuitifs pour le post-traitement, l'analyse et le reporting des résultats de mesure
  • fournir la solution complète

Vous verrez ici les avantages que vous obtenez en choisissant la solution NTi Audio pour tester les appareils intelligents.



Qu'est-ce qu'un appareil intelligent ?

Un appareil intelligent est un gadget électronique capable de se connecter, de partager et d'interagir avec son utilisateur et d'autres appareils intelligents. Bien qu'ils soient généralement de petite taille, les dispositifs intelligents ont généralement une puissance informatique importante.

Nous nous préoccupons de ne tester que les appareils intelligents qui ont des haut-parleurs ou des microphones intégrés.

Il peut s'agir de haut-parleurs intelligents, d'appareils mobiles, de tablettes, d'interphones et de caméras de sécurité.

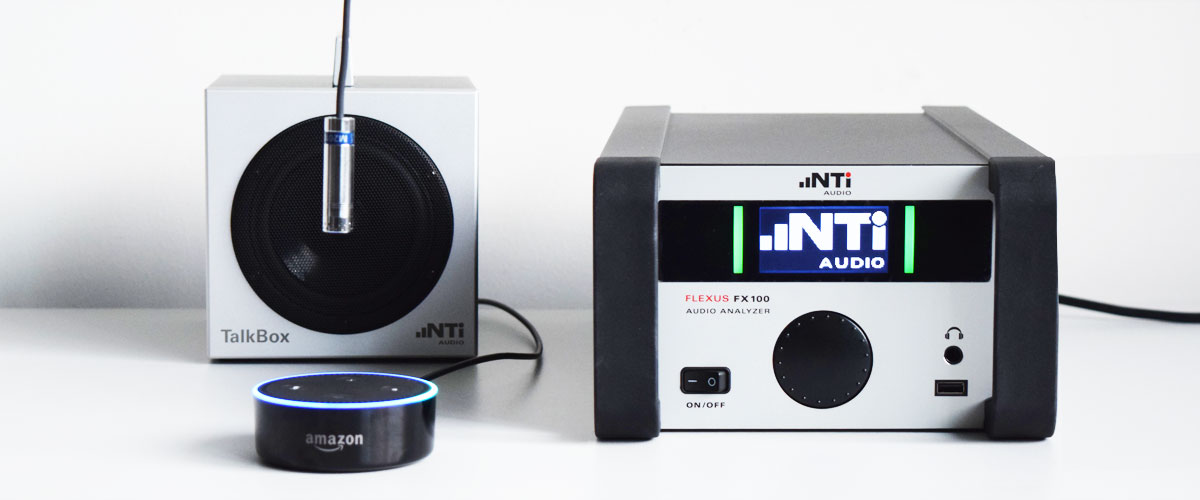

L'exemple que nous allons tester est l'Amazon Echo Dot.



VIDÉO: Comment tester un appareil intelligent

Voyons comment cela fonctionne en pratique. L'appareil testé de cette vidéo est un Amazon Echo Dot. Les principes évoqués s'appliquent également à d'autres types d'appareils intelligents.



7 étapes pour tester les appareils intelligents

Voici un guide rapide sur la façon de tester le haut-parleur Amazon Echo Dot.

  1. 1.

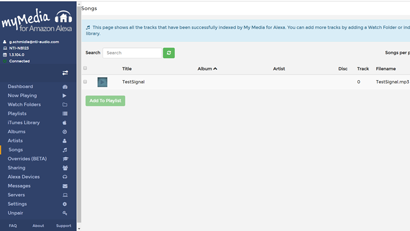

    Enregistrez ce fichier TestSignal.mp3 dans votre service Alexa My Media. Il s'agit d'un signal de test GlideSweep.
    Service Alexa My Media
  2. 2.

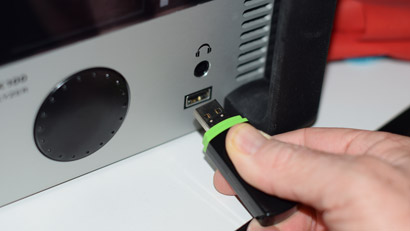

    Enregistrez ce fichier AlexaAskMyMedia.wav dans un dossier \FX100WAVE sur une clé USB et branchez-le sur le FX100. C'est un message parlé qui déclenche Alexa.
    FX100 USB
  3. 3.

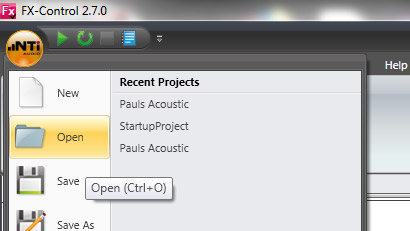

    Ouvrez ce fichier TestingEchoDotLoudspeaker.fx avec le logiciel PC FX-Control. C'est un fichier permettant de configurer votre FX100 pour le test Amazon Echo.
    Ouvrir FX-Control
  4. 4.

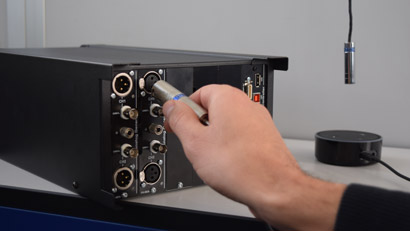

    Placez le microphone M2010 au-dessus de l'Amazon Echo Dot et connectez-le au canal d'entrée 1 du FX100.
    Canal d'entrée 1 du microphone
  5. 5.

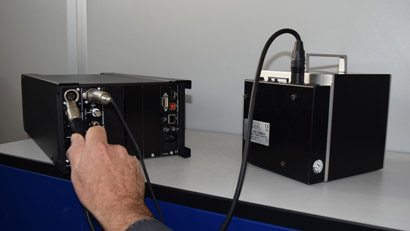

    Placez la Talkbox NTi Audio devant l'Amazon Echo Dot et connectez-la au canal de sortie 1 du FX100.
    TalkBox Output Channel 1
  6. 6.

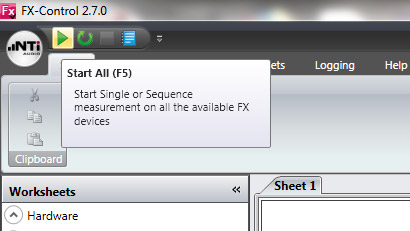

    Appuyez sur Démarrer. L'ensemble du test s'exécutera automatiquement.
    Démarrer FX-Control
  7. 7.

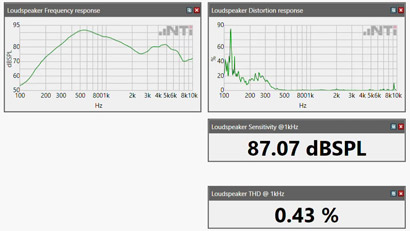

    Les résultats s'affichent automatiquement.
    Résultats du FX-Control



Les instruments dont vous avez besoin

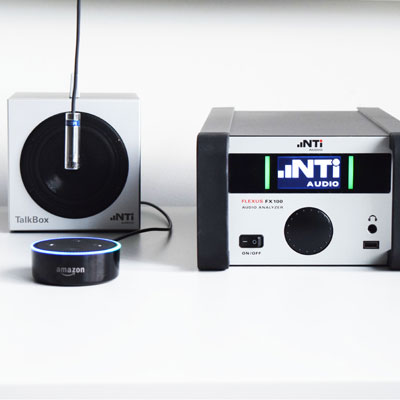

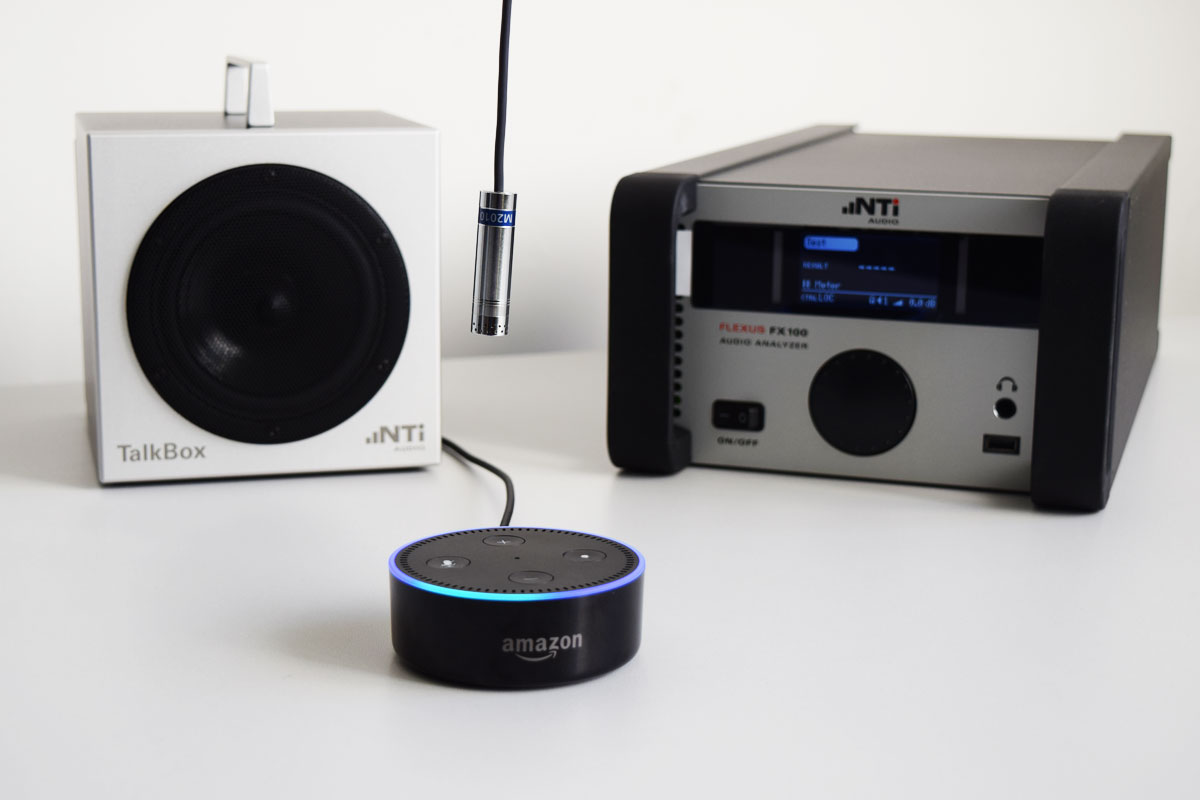

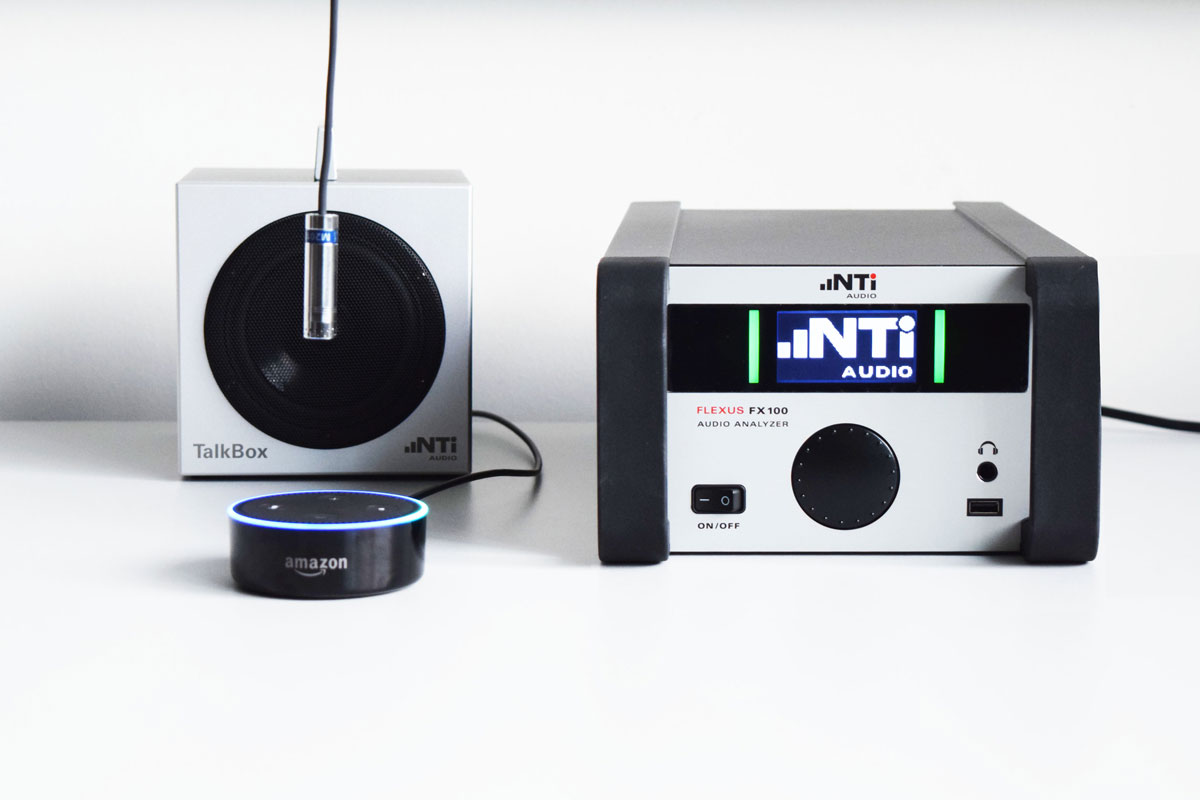

L'Amazon Echo Dot contient à la fois un haut-parleur et un réseau de microphones qui peuvent être testés en cascade dans une configuration en boucle ouverte. Voici les instruments dont vous avez besoin pour le test:


1) L'analyseur audio

L'analyseur audio FX100 est utilisé pour lire les commandes vocales et les signaux de test audio, ainsi que pour analyser les résultats et en rendre compte.

FX100 Flexus
Analyseur audio Flexus FX100

Caractéristiques de l'analyseur audio FX100

  • Générateur et analyseur audio en un seul appareil
  • Pour la R&D et le contrôle qualité
  • Des résultats fiables
  • Vitesse de mesure maximale
  • Exécution de test automatisée et facile à utiliser

2) Le microphone de mesure

Microphone de mesure M2010 / M2015

Le microphone de mesure M2010 capte le signal de test provenant du haut-parleur de l'appareil intelligent.

  • Réponse en fréquence certifiée de classe 1
  • Plage dynamique 24-145 dB
  • Capsule amovible 1/2" pour microphone

3) Le haut-parleur calibré

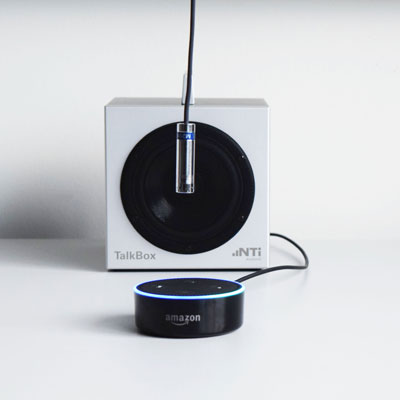

Talkbox NTi Audio

Le haut-parleur calibré TalkBox a deux rôles:

  1. Il diffuse le signal de test audio lorsque le microphone de l'appareil intelligent est en cours de test.
  2. Il diffuse les commandes vocales pour déclencher l'appareil intelligent à lire le signal de test audio lorsque le haut-parleur de l'appareil intelligent est sous test.




4) Le logiciel d'analyse et de reporting

Logiciel FX100 Control

Le logiciel PC FX-Control traite la séquence de mesure, visualise et enregistre les résultats de mesure. Il peut également être utilisé pour produire les signaux de test au format WAV ou MP3.

Caractéristiques:

  • Installation rapide
  • Représentation matérielle - une visualisation de la configuration du test afin de pouvoir la reproduire.
  • Mode séquentiel - les mesures individuelles peuvent être combinées en séquences de test, y compris le traitement des tolérances et le résultat bon/mauvais, créant ainsi un flux de travail de test facile à comprendre pour l'opérateur.

Vous voulez en savoir plus sur notre solution de test ? N'hésitez pas à nous le faire savoir et nous nous ferons un plaisir de vous fournir les informations nécessaires.

Je suis intéressé(e)
Flexus FX100



Quelles sont les valeurs mesurées?

Les valeurs mesurées dans ce test du haut-parleur sont:

  • Réponse en fréquence en dBSPL
  • Distorsion en %
  • Sensibilité @ 1 kHz en dBSPL
  • THD @ 1 kHz en %
  • Steepness (Rub&Buzz) en Pa/s

Les valeurs mesurées dans ce test du microphone sont:

  • Réponse en fréquence en dBV
  • Distorsion en %
  • Sensibilité @ 1 kHz en dBV
  • THD @ 1 kHz en %



Le défi de la boucle ouverte

Les appareils intelligents doivent être testés à l'aide d'un test en "boucle ouverte" plutôt qu'en "boucle fermée". Théoriquement, les tests en boucle ouverte peuvent être un peu plus difficiles à réaliser que les tests en boucle fermée, parce que les procédures de test comportent quelques étapes de plus. En outre, tous les analyseurs disponibles sur le marché ne sont pas capables de tester en boucles ouvertes.

Heureusement, la solution NTi Audio pour tester les appareils intelligents garantit que le test en boucle ouverte n'est pas du tout un défi.

Dans votre intérêt et pour votre compréhension, nous abordons maintenant la différence entre un test en boucle ouverte et un test en boucle fermée:


Un test de haut-parleur en boucle fermée

Un test de haut-parleur est défini comme étant "fermé" lorsque le générateur est connecté directement au haut-parleur testé. Par conséquent, dans un test de haut-parleur en boucle fermée, nous connectons le générateur de son directement aux câbles à l'arrière du haut-parleur testé et nous envoyons le signal de test. La réponse du haut-parleur à ce signal de test est mesurée avec un microphone de mesure et enregistrée par l'analyseur.

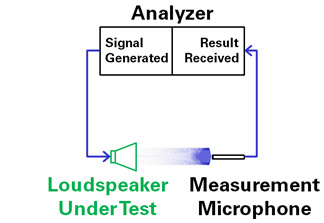

Un test de haut-parleur en boucle fermée



Un test de microphone en boucle fermée

De même, dans un test de microphone en boucle fermée, l'analyseur est connecté directement aux fils/cables situés à l'arrière du microphone testé. Le signal de test est émis par un haut-parleur calibré et la réponse du microphone est enregistrée par l'analyseur.

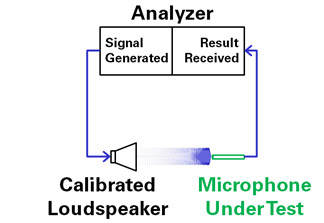

Test du microphone en boucle fermée

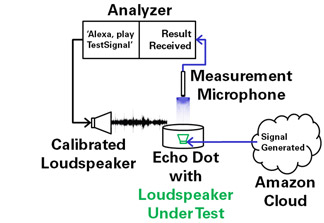

Un test de haut-parleur en boucle ouverte

Pour un test de haut-parleur sur l'Amazon Echo, nous n'avons pas d'accès physique direct à l'arrière du haut-parleur de l'Echo lui-même (sans détruire l'Echo). Le signal de test est récupéré par Alexa à partir du cloud d'Amazon. Comme le générateur n'est donc pas connecté directement au haut-parleur testé, nous avons ce qui est considéré comme un test de haut-parleur en boucle ouverte.

Test de haut-parleur en boucle ouverte



Un test de microphone en boucle ouverte

Pour tester le réseau de microphones de l'Amazon Echo, nous n'avons pas non plus d'accès physique direct à l'arrière des microphones de l'Echo lui-même (toujours sans détruire l'Echo). Le signal enregistré par les microphones Echo est stocké sur le cloud d'Amazon et lu manuellement en direction de l'analyseur. Comme l'analyseur n'est pas connecté directement aux microphones testés, nous avons ce qui est considéré comme un test en boucle ouverte.

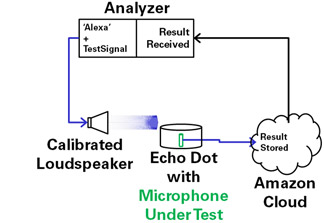

Test en boucle ouverte du microphone
