Acoustique du bâtiment
- Réutilisez les mesures précédentes : gagnez du temps
- Mesures simultanées dans plusieurs pièces : un seul opérateur s’occupe de tout
- Résultats instantanés complets : pas besoin de revenir sur place
Réutiliser les mesures précédentes
- De nombreuses mesures d’isolement acoustique font appel à des mesures communes à plusieurs pièces.
Réutiliser les mesures provenant de
- T2 – Réverbération dans la pièce de réception
- B2 – Bruit de fond dans la salle de réception
- L1 – Niveau du bruit rose dans la salle d’émission
Une seule personne peut réaliser l'ensemble du test
Commandez à distance plusieurs appareils dans les salles d’émission et de réception.
Cela permet à un seul technicien de gérer l’ensemble du processus de mesure.
Idéal pour tester plusieurs salles.
Connaissez le résultat avant de quitter le site
L’analyse instantanée sur l’appareil de mesure vous permet de vérifier immédiatement la conformité.
S’il manque quelque chose, vous pouvez y remédier avant de quitter le bâtiment.
Pas de surprises plus tard au bureau.
Résultats de la mesure d’isolement acoustique DnT sur le XL3
Un processus de mesure plus rapide
Grâce aux systèmes NTi Audio, vous pouvez rationaliser l’ensemble du processus :
- Effectuez les mesures dans l’ordre qui vous convient le mieux et qui est le plus adapté au site
- Réutilisation des mesures du temps de réverbération RT60 et du bruit de fond
- Commander à distance et simultanément plusieurs appareils dans la salle d’émission et de réception
- Consultez les résultats immédiatement sur l’appareil
Résultat : moins de répétitions, moins de déplacements sur site et une réalisation plus rapide du projet, avec
- Précision des sonomètres de classe 1
- Mesures acoustiques dans le bâtiment conformes aux normes
- Un processus intégré, de la mesure au rapport
Mesurer dans n'importe quel ordre
Les projets se déroulent rarement selon un enchainement parfait.
Il arrive parfois que les mesures du bruit de fond et du temps de réverbération doivent attendre que le bâtiment soit évacué.
Les solutions NTi Audio vous permettent d’effectuer les mesures dès que les conditions le permettent, tout en assurant une bonne organisation de l’ensemble du projet.
Conçu pour les campagnes de mesure à grande échelle
De retour au bureau, une fois votre XL3 connecté à votre réseau (Wi-Fi ou Ethernet), les résultats sont accessibles à distance depuis votre PC. En deux clics, le logiciel Sound Insulation Reporter organise automatiquement toutes les mesures.
Même les projets comportant des centaines de tests restent faciles à examiner et à documenter.
Parmi les fonctionnalités, on trouve :

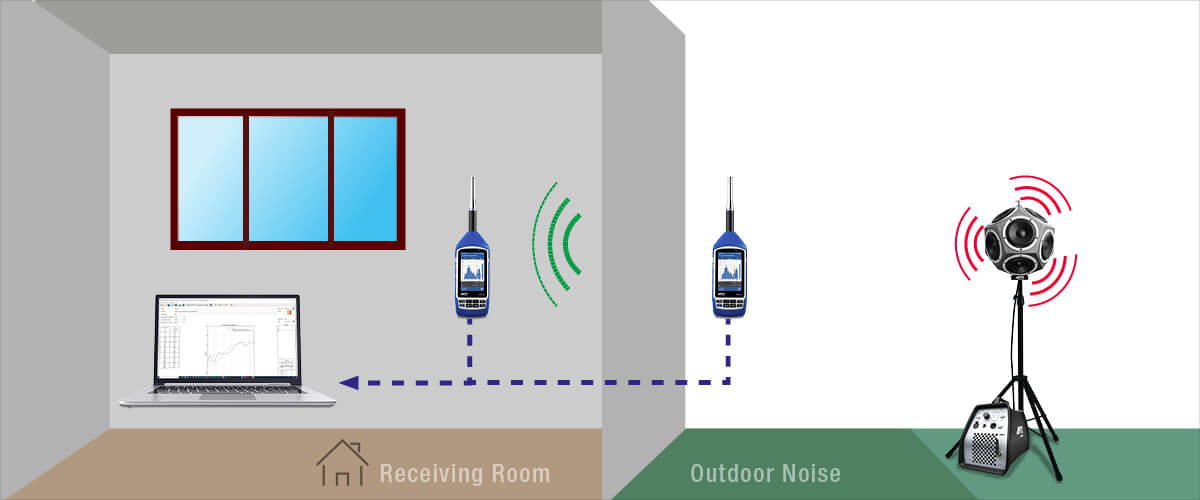

- Résultats de l’isolement acoustique aérien, niveaux de bruit chocs et isolement des façades
- Visualisation claire de toutes les mesures dans le projet
- Rapports personnalisés conformes aux normes
De quels instruments avez-vous besoin ?

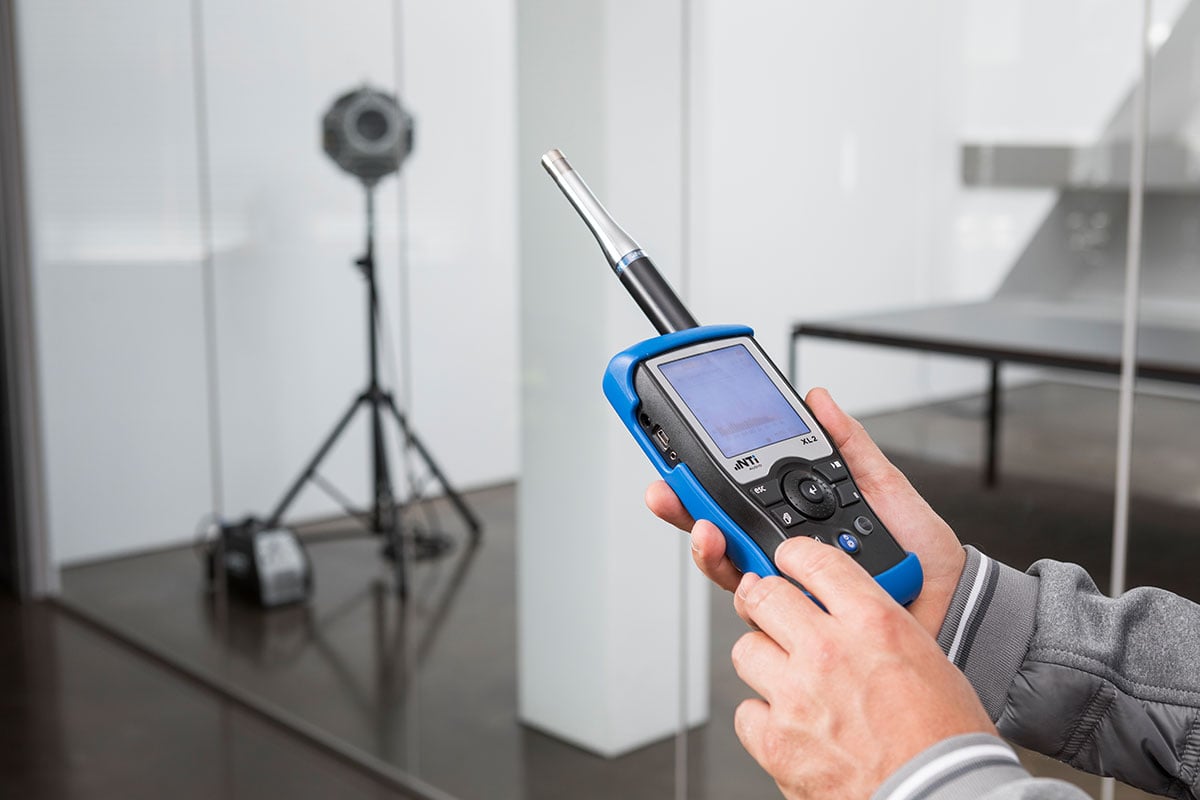

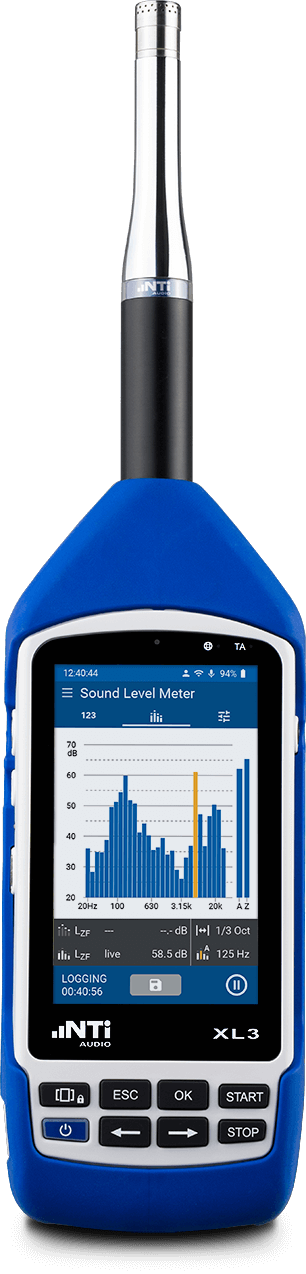

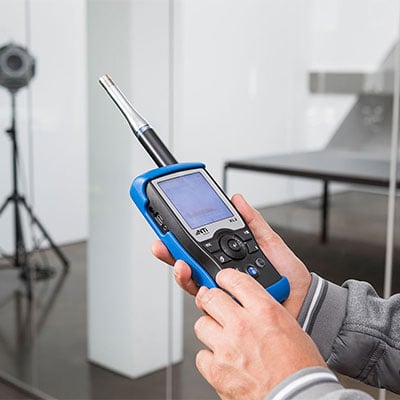

Sonomètre XL3
Le sonomètre XL3 permet de mesurer les paramètres acoustiques requis conformément aux normes. Il s’agit des niveaux sonores dans la pièce émettrice et la pièce réceptrice, du bruit de fond et du temps de réverbération, qui quantifie l’effet de la pièce.

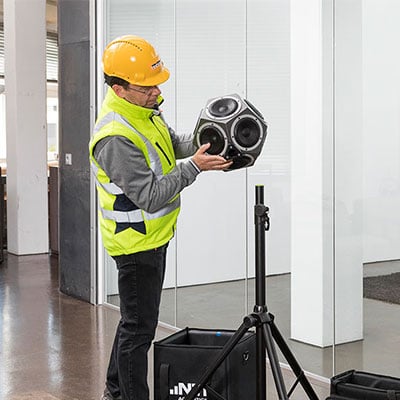

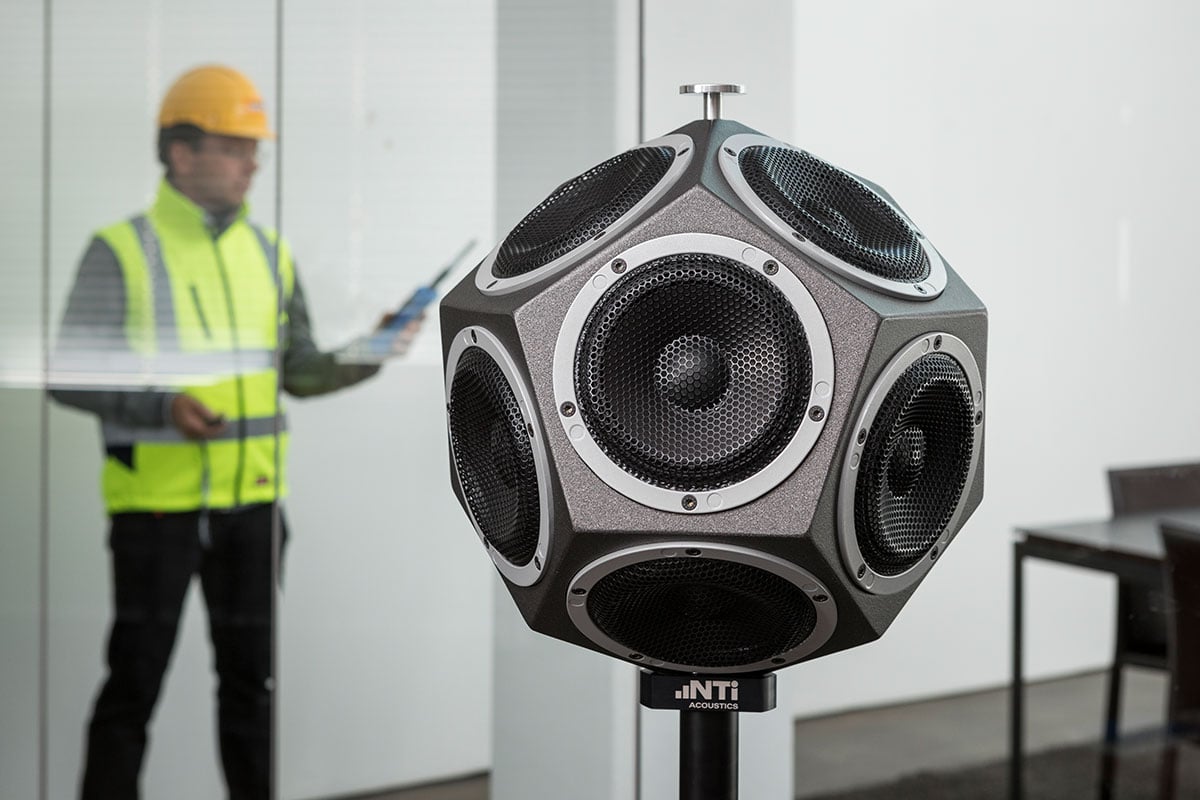

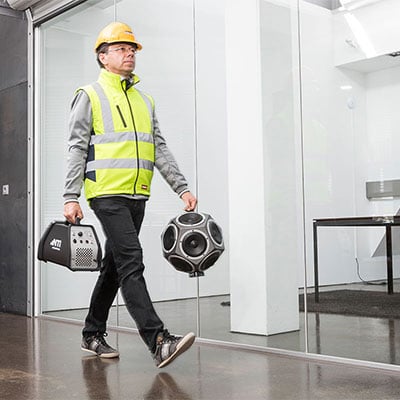

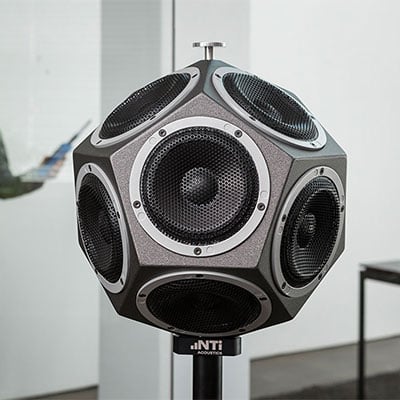

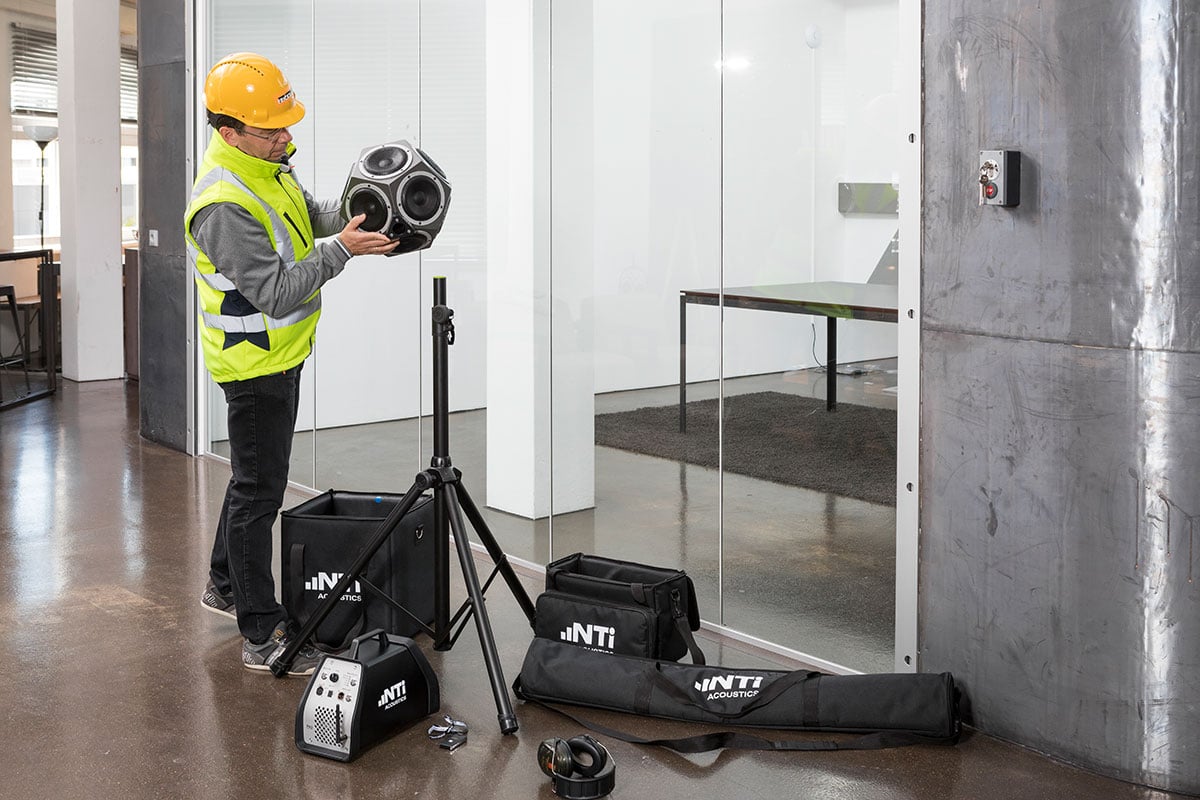

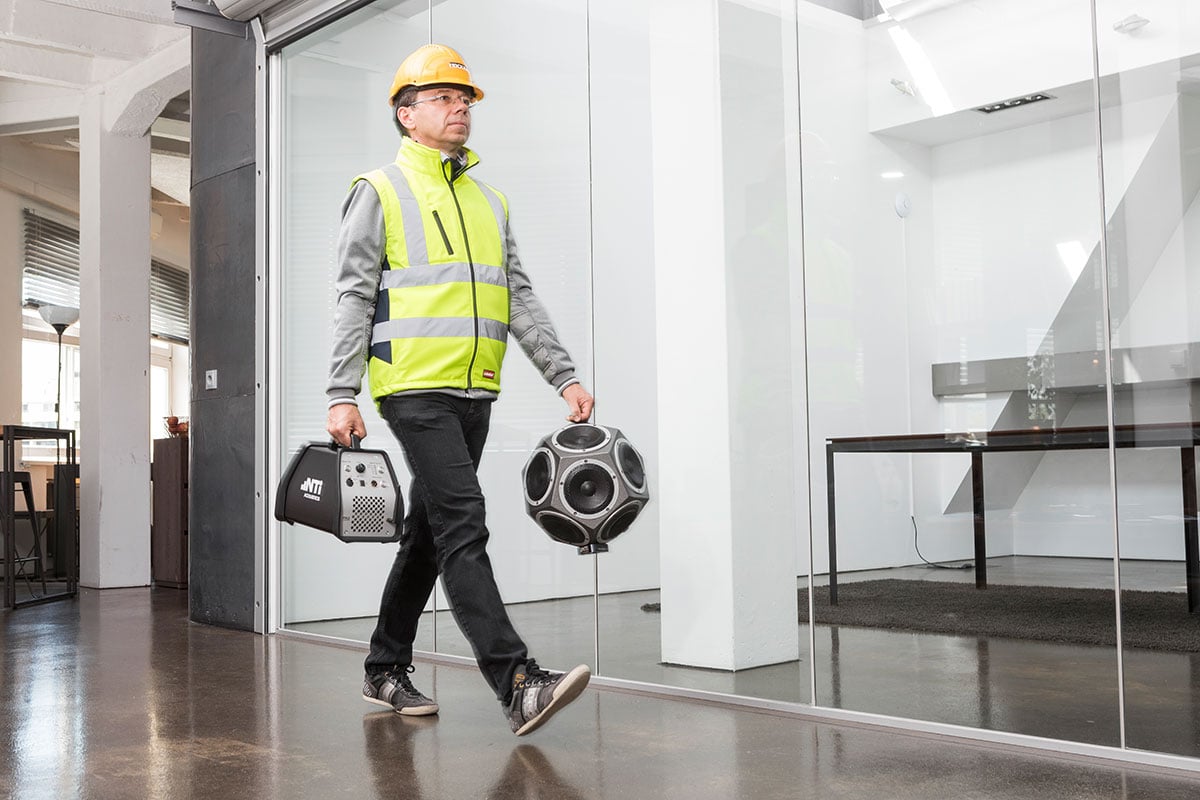

Kit d’enceinte dodécaèdre DS3
L’enceinte dodécaédrique DS3, utilisée comme source sonore pour les mesures d’isolement acoustique au bruit aérien, associée à l’amplificateur de puissance PA3, répond à toutes les exigences de la norme ISO 16283. De plus, nous proposons des performances impressionnantes : avec un poids de seulement 7,5 kg et une puissance acoustique typique de 120,5 dB, le DS3 est facile à transporter sur le chantier. Il suffit d’appuyer sur un bouton de la télécommande sans fil fournie pour activer ou désactiver le signal de test depuis l’extérieur de la salle d’émission.
Logiciel de rapport
L’utilisation d’un logiciel professionnel pour contrôler le processus et générer des rapports simplifie considérablement la tâche. Les résultats de mesure obtenus avec le sonomètre XL3 peuvent être facilement importés dans le logiciel Sound Insulation Reporter. Ce logiciel pour PC calcule ensuite les résultats requis pour l’isolation acoustique contre les bruits aériens et les bruits d’impact, conformément aux normes sélectionnées.
Accessoires facultatifs dont vous pourriez avoir besoin
Machine à chocs
La machine à frapper TM EOS2 génère des chocs au sol afin de déterminer le niveau des bruits d’impact. Les marteaux de cet instrument de précision homologué par le PTB frappent le sol à une fréquence prédéfinie et avec une force constante et mesurée. La TM EOS2.0, commandée à distance, est conforme aux normes régissant l’acoustique du bâtiment.
Balle d’impact
La IB01 Balle d’impact est une source d’impact légère, facile à utiliser et professionnelle pour les mesures de bruits d’impact des planchers et des escaliers, avec une performance idéale pour les applications dans les bâtiments en bois, fournissant une représentation très précise des activités humaines et une excitation à basse fréquence.
Mesurez plus vite. Communiquez plus vite.
Optimisez votre processus de conception acoustique des bâtiments avec NTi Audio.

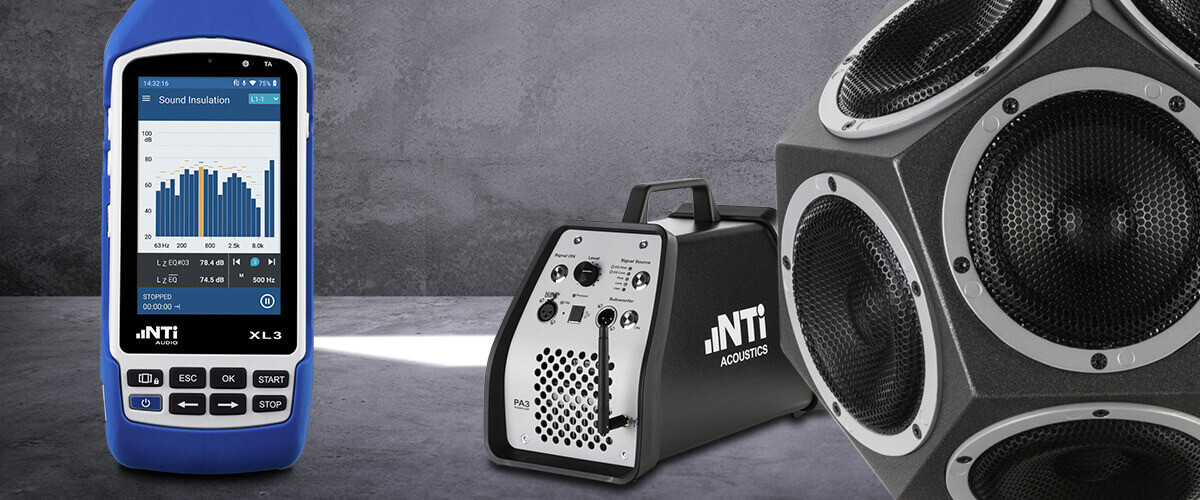

Kit de mesure standard pour l’acoustique des bâtiments
- Enceinte dodécaèdre DS3
- Trépied pour l’enceinte Dodecahedron DS3
- Amplificateur de puissance PA3 avec générateur de bruit intégré
- Analyseur Acoustique XL3
- Microphone de mesure M2230
- Bonnette anti-vent 1/2″ 90 mm
- Calibreur acoustique de classe 1
- Module d’isolation acoustique
En option, selon les besoins :
- Machine à chocs TM EOS2
- IB01 Balle d’impact
- Sac à dos pour XL3
Normes
Les mesures d’acoustique du bâtiment sont définies par des normes internationales et nationales.
- La réponse en fréquence optimisée du kit d’enceinte dodécaèdre garantit des mesures précises conformément à la norme ISO 16283.
- La machine à chocs TM EOS2 est conforme aux normes ISO 10140, ISO 16283, ISO 717, DIN 52210, BS 5821, ASTM E 492 et SIA 181:2020
- Le logiciel Sound Insulation Reporter est conforme aux normes ASTM E336, ASTM E413, ASTM E1007, ASTM E989, ASTM E966, ASTM E1332, BB93, DIN 4109, Document E, GB/T 19889, ISO 16283, ISO 140, ISO 717, ISO 10140, NEN 5077:2019, SIA 181:2006, SIA 181:2020.
- La solution proposée par NTi Audio est conforme aux normes ISO 16283, ISO 140 et ASTM E336.
Où aller ensuite ?
Ici, vous pouvez approfondir chacune des mesures réelles :
Autres liens pour l’acoustique du bâtiment
Foire aux questions
- Puis-je contrôler le XL3 à distance et télécharger des données sans arrêter une mesure ?
Oui. Le XL3 comprend un serveur Web et un serveur de fichiers intégrés pour un contrôle basé sur navigateur via Wi-Fi ou LAN, et les données de mesure peuvent être téléchargées pendant que la mesure se poursuit. Le XL3 peut également être utilisé à distance pour effectuer des mesures d’acoustique du bâtiment à l’aide du logiciel Sound Insulation Reporter.
- L’appareil XL2 prend-il en charge les tests d’intelligibilité vocale STIPA ?
Oui. Avec l’option STIPA installée, l’appareil XL2 mesure l’intelligibilité vocale conformément à la norme CEI 60268-16:2020 (et prend également en charge les anciennes éditions), y compris des fonctionnalités telles que la correction du bruit ambiant et le calcul automatique de la moyenne.
