Bei der Bauakustik geht es um die Messung von Geräuschen, die von aussen in einen Raum eindringen, bzw. um die Schalldämmung. Konkret sind dabei Luft- und Trittschall gemeint.

Die Bauakustik unterscheidet sich damit von der Raumakustik, welche die "inneren" akustischen Eigenschaften geschlossener Räume beschreibt.

Auf dieser Seite gehen wir näher auf die typischen bauakustischen Messungen ein und präsentieren die dafür notwendigen Hilfsmittel.



Typische bauakustische Messungen

Das zentrale Mass der Bauakustik ist die Schalldämmung zwischen Räumen. Diese wird erfasst, indem man den Schallpegel im Sende- und Empfangsraum misst, d.h. dort, wo das Geräusch entsteht sowie in einem zweiten Raum.

Mit dieser Messung lässt sich daher bestimmen, wie effizient die im Gebäude verbauten schalldämmenden Materialien den Luft- bzw. Trittschall dämmen.



Luftschall stammt von Schallquellen wie z.B. Personen, die sich im Nebenzimmer unterhalten, und verbreitet sich über die Luft.

Trittschall wird z.B. von Schritten oder dem Aufprall eines Gegenstands auf den Boden hervorgerufen.

Die meisten Länder messen das Schalldämmass SRI).

In den USA wird dagegen vor allem die Sound Transmission Class (STC) erfasst.




Die Messprozedur erfordert unter Umständen auch die Bestimmung der Hintergrundgeräusche und der Nachhallzeit RT60.



Wie wird gemessen?

Das Messprinzip beruht darauf, einen bestimmten Geräuschpegel im Senderaum zu erzeugen, und diesen mit einer gleichzeitig stattfindenden Schallpegelmessung im Empfangsraum zu vergleichen.

Diese relative Messung der Luftschalldämmung bezeichnet die Fähigkeit einer Wand, Fensterfront, Türe oder Zimmerdecke, den Lärm von einem Raum zu dem daneben (bzw. darüber/darunter) liegenden zu dämpfen.

Zuweilen befindet sich die Schallquelle gar nicht in einem geschlossenen Raum, sondern im Freien ausserhalb des Gebäudes. In diesen Fällen geht es darum, die Luftschalldämmung der Fassade zu messen.

Oft ist es notwendig, zunächst den Hintergrund-Geräuschpegel als Breitband- oder Spektralwert zu messen, um die Luftschalldämmung präzise bestimmen zu können.

Building Acoustics Airborne sound insulation measurement

Messung der Luftschalldämmung


Für die Messung der Trittschalldämmung wird ein kalibriertes Normhammerwerk benötigt, um die Aufprallgeräusche zu erzeugen (alternativ lässt sich auch ein Norm-Gummiball verwenden).

Ein Schallpegelmesser im darunter liegenden Raum zeichnet währenddessen den Schallpegel auf und berechnet die gewünschten Resultate.

Je nach anzuwendender Norm kann es notwendig sein, auch die Nachhallzeit im Senderaum zu messen, und diesen Wert in die Berechnung des Ergebnisses einfliessen zu lassen.

Building Acoustics Impact sound insulation measurement

Messung der Trittschalldämmung



Welche Messgeräte brauchen Sie?

Als erstes benötigen Sie einen Schallpegelmesser der fähig ist, die bauakustischen Parameter normgerecht zu erfassen. Zudem brauchen Sie einen Dodekaeder-Lautsprecher für die Messung der Luftschalldämmung, ein Normhammerwerk für die Messung der Trittschalldämmung sowie eine professionelle Software zur Errechnung und Dokumentation der Resultate.


1) Schallpegelmesser

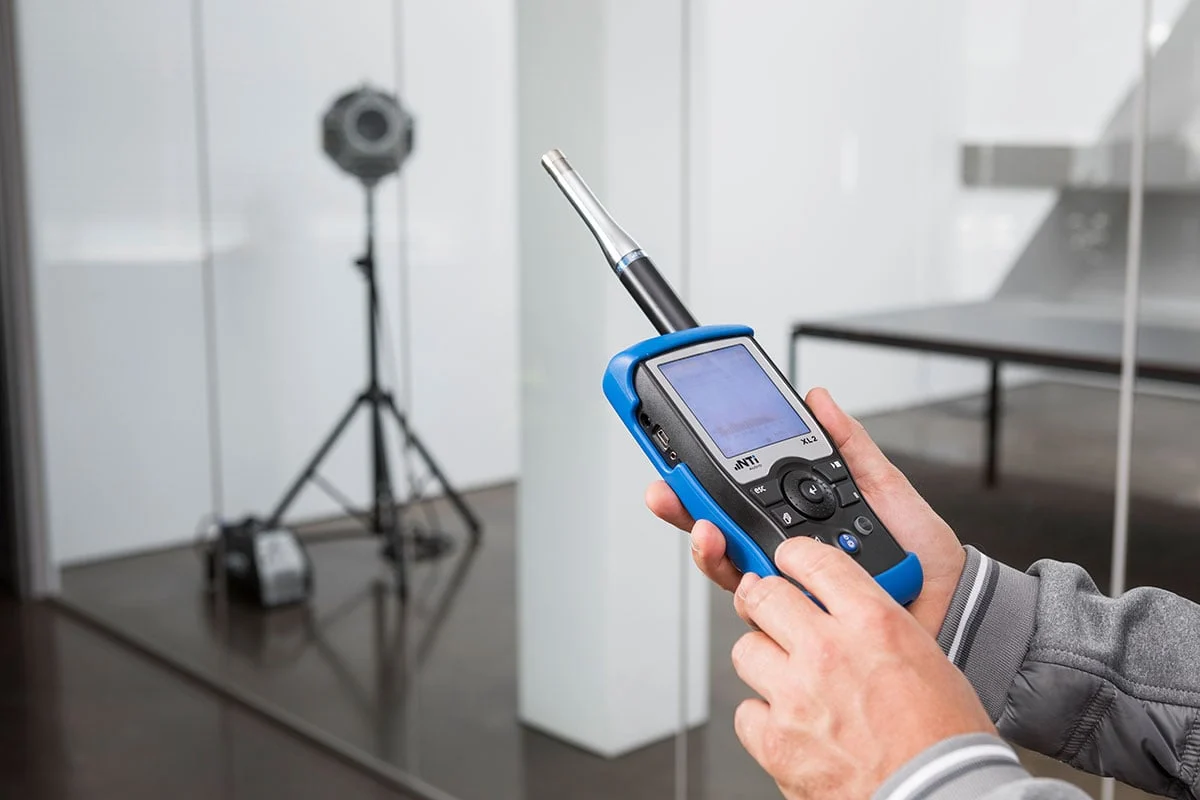

Der Schallpegelmesser bildet das Herzstück des Bauakustik-Messsystems. Er wird dazu eingesetzt, die verschiedenen Pegel im Sende- und Empfangsraum aufzunehmen und abzuspeichern. Die Fernsteuerbarkeit ermöglicht eine automatisierte Erfassung und Auswertung der Messdaten direkt in der Auswertungssoftware.

Das robuste Gehäuse macht Ihren XL2 zu einem langlebigen Partner. Zusammen mit der TA-Option und einem Klasse 1 Mikrofon erhalten Sie einen eichfähigen Schallpegelmesser für die Bauakustik.

  • Fernsteuerbar
  • Stoßsicher
  • Eichfähig

XL2 Akustik-Analysator Produktdatenblatt



2) Dodekaeder Lautsprecher

Die Norm ISO 3382-1 schreibt zwingend die Verwendung eines Dodekaeder-Lautsprechers für die Messung der Luftschalldämmung vor. Dabei strahlt der Lautsprecher Rosa Rauschen ab, während im Sende- und im benachbarten Empfangsraum die Schallpegelmessungen stattfinden.

Der DS3 erfüllt zusammen mit dem Leistungsverstärker PA3 alle Anforderungen der Norm. Darüber hinaus bietet dieses Duo beeindruckende Leistungsdaten. Mit nur 7,5 kg und einer typischen Schallleistung von 121 dB ist DS3 maßgeschneidert für den Einsatz beim Kunden vor Ort. Mit einem Tastendruck auf der mitgelieferten Funkfernbedienung lässt sich das Testsignal von außerhalb des Messraumes ein- und ausschalten.

  • Leicht und kompakt
  • 121 dB maximaler Dauerschallpegel
  • Fernsteuerbar

Dodekaeder Lautsprecher Produktdatenblatt



3) Normhammerwerk

Das Normhammerwerk dient zur Bestimmung der Trittschalldämmung. Das PTB-geprüfte Präzisionsinstrument erzeugt mit seinen Hämmern, die im vorgeschriebenen Takt auf den Boden schlagen, das für die Messung benötigte Trittschall-Geräusch. Das fernsteuerbare Normhammerwerk TM3 ist ein Präzisionsinstrument und erfüllt die vorgegebenen Normen der Bauakustik.

  • Normkonform
  • Fernsteuerbar

TM3 Normhammerwerk Produktdatenblatt



4) Analyse-Software

FX100 Control Software

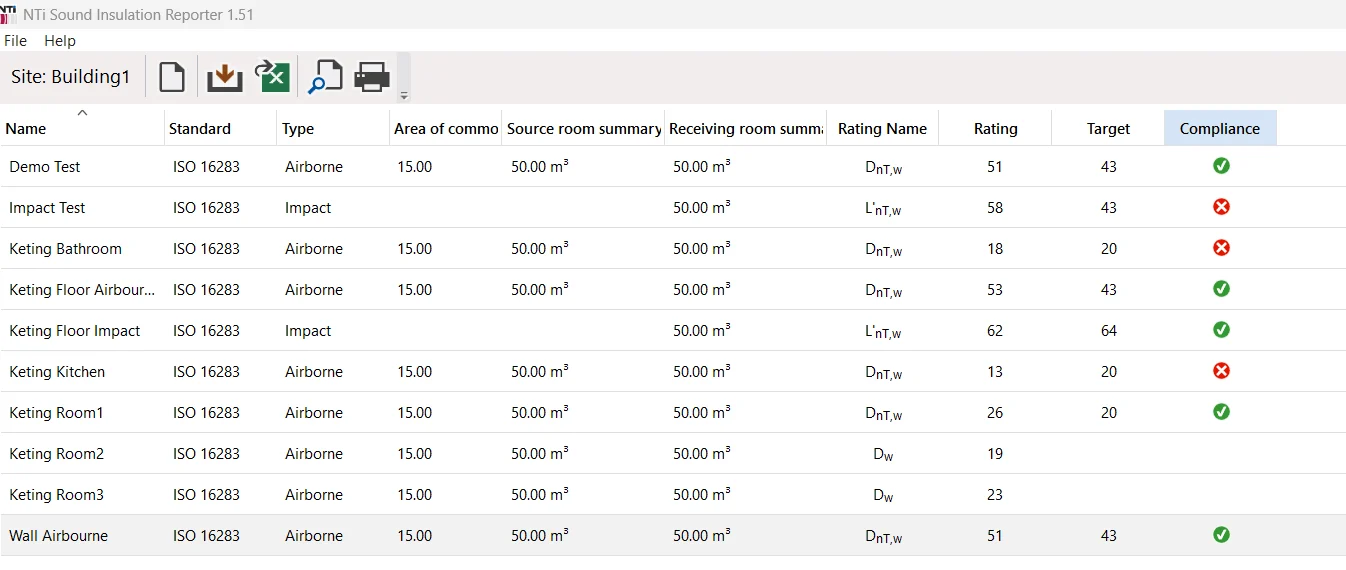

Zu guter Letzt lassen sich die vom XL2 erfassten Messresultate auf einfache Weise in den "Sound Insulation Reporter" importieren. Diese PC-Software errechnet sodann die gewünschten Ergebnisse für die Luft- bzw. Trittschalldämmung im Einklang mit den gewählten Normen und Einstellung. Der Sound Insulation Reporter bietet eine direkte Fernsteuerung von Zwei oder mehr verbundenen Messgeräten. Dies ermöglicht eine zeitsparende parallele Messung in Sende- und Empfangsraum.

  • Berechnung der Luft-, Tritt- und Fassadenschalldämmung
  • Parallele Messung im Sende- und Empfangsraum
  • Normgerechte Dokumentation

Mehr zum Sound Insulation Reporter



Sie möchten mehr über das Bauakustik-Set oder die einzelnen Instrumente erfahren?

Ich bin interessiert



5 Gründe, warum der XL2 für Sie die richtige Wahl ist

Der Akustik Analysator XL2 bietet sämtliche für die Bauakustik relevanten Messfunktionen in einem Gerät. Dank der intuitiven Bedienung können Sie schnell und einfach zwischen den unterschiedlichen Messfunktionen umschalten.

XL2 Acoustic Analyzer for Building Acoustics Measurements
XL2 Akustikanalysator für bauakustische Messungen

  • robust und somit perfekt für raue Umgebungen geeignet.

  • zuverlässige Messgenauigkeit dank automatischer Erkennung der Mikrofon-Empfindlichkeit.

  • alle Messresultate werden auf der eingesteckten SD-Karte als TXT Dateien gespeichert und lassen sich mit einem PC oder Mac verarbeiten.

  • der XL2 brilliert neben der Bauakustik dank erweiterbarer Messfunktionen in vielen weiteren Anwendungsgebieten.

  • Zusammen mit der TA-Option ist der XL2 ein bauart-zugelassener Schallpegelmesser.




Internationale Normen

Die Bauakustik-Messungen sind durch internationale und nationale Normen standardisiert.

  • Der optimierte Frequenzgang des Dodekaeder Lautsprechers garantiert präzise Messungen im Einklang mit den Normen ISO 16283 und ISO 3382.
  • Da Normhammerwerk TM3 erfüllt die Normen ISO 16283-2, ISO 717-2, ISO 10140-3/-4/-5, ISO 140-6/-7/-8, DIN 52210-6, ASTM E492, ASTM E1007.
  • Die Sound Insulation Reporter Software unterstützt die Normen ISO 16283, ISO 140, ISO 717, ISO 10140, DIN 4109, Document E, ASTM E336, ASTM E413, ASTM E1007, ASTM E989, ASTM E966, ASTM E1332, GB/T 19889, und SIA 181.
