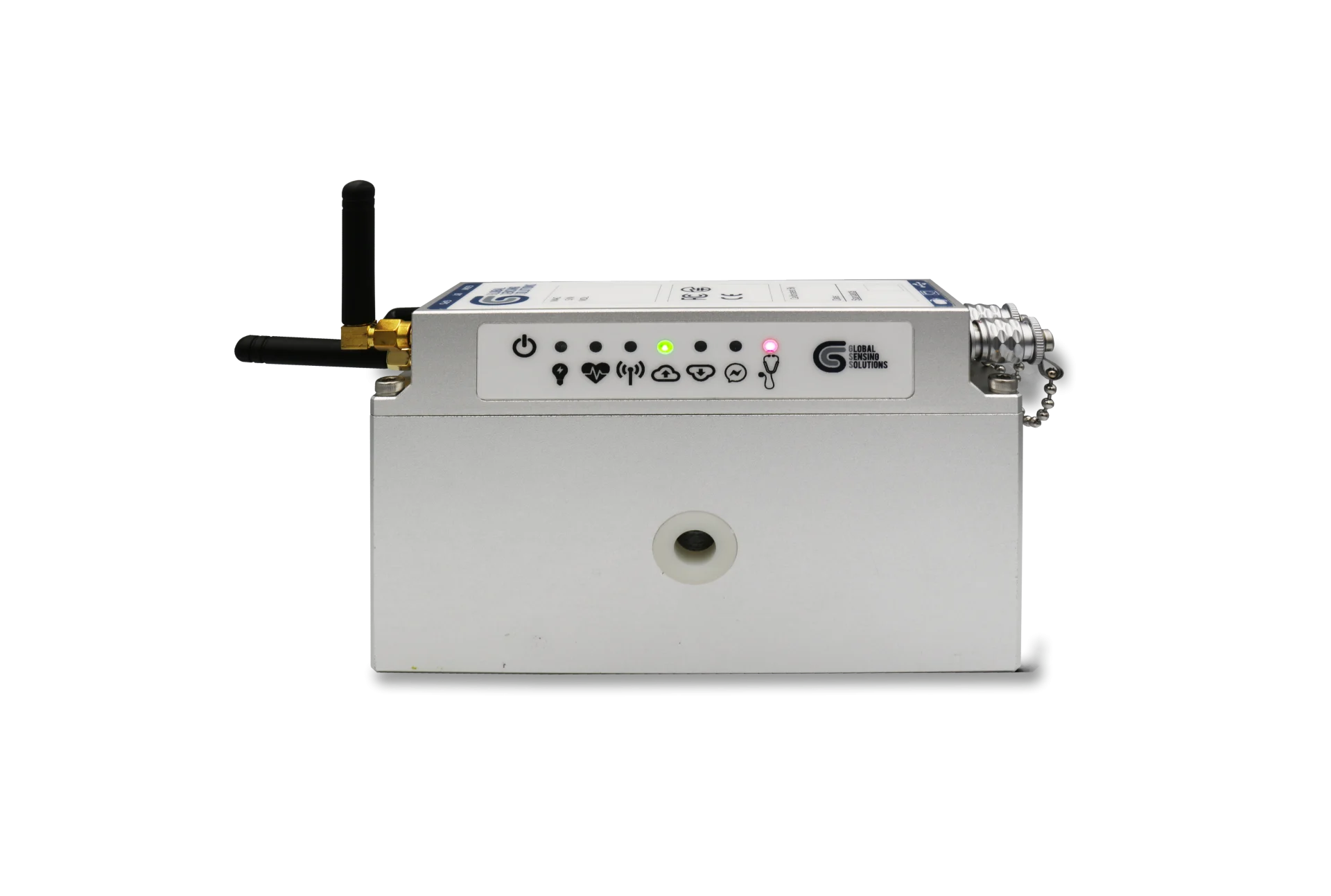

GSS 5GV Vibrations-Monitor

Der GSS 5GV ist ein dreiachsiger MEMS-Vibrations- und Neigungsmonitor für die Bewertung von Bauwerksschäden, die Überwachung des Nutzerkomforts und den Schutz empfindlicher Geräte – alles in einem einzigen Gerät. Er kombiniert ein integriertes 3G/4G-Gateway (WLAN optional) mit einer wiederaufladbaren Akkubasis und erfasst, verarbeitet und überträgt kontinuierlich Schwingungsdaten, ohne dass häufige Vor-Ort-Einsätze erforderlich sind. Das Gerät lässt sich schnell installieren sowie aus der Ferne konfigurieren und verwalten. Der energieeffiziente Betrieb reduziert den Wartungsaufwand auf ein Minimum.

Autonom. Vernetzt. Zuverlässig.

Dreiachsiger Vibrations- und Neigungsmonitor
Wiederaufladbare Akkubasis – kein Austausch von Einwegbatterien mehr erforderlich
Auto-Orientierung (Z-Achse orientiert sich an der Schwerkraft)
Vor-Ort-Selbstprüfung anhand der Erdbeschleunigung – kein Kalibrator und keine Demontage erforderlich
MQTT- und FTP-Konnektivität für eine flexible Backend-Integration
Messgenauigkeit der Klasse 1 gemäss DIN 45669-1

Auf einen Blick

Bauwerksüberwachung – Baustellen, Gebäude, Tunnel, Brücken, Sprengbereiche und Fundamente an abgelegenen Standorten
Bewertung des Nutzerkomforts – Schwingungsüberwachung gemäss den Grenzwerten internationaler Normen für Personenkomfort und Sicherheit
Schutz empfindlicher Geräte: Schützt Präzisionsmaschinen, medizinische Geräte und Laborausrüstung vor vibrationsbedingten Schäden
Echtzeitdaten in MeasurEye, der Cloud-Plattform von NTi für Live-Dashboards, Ereignisalarme und automatisierte Berichte
Die wiederaufladbare Akkubasis verlängert die autonome Betriebsdauer im Feld und reduziert Vor-Ort-Einsätze

Schingungsmessungen entdecken

Übersicht

Vibrationsmonitor

Das integrierte Gateway des 5GV gibt Ihnen die volle Kontrolle darüber, wie Ihre Daten erfasst, benannt, formatiert und übertragen werden. Flexible Konnektivität, Optionen zur Fernkonfiguration und ein energieeffizienter Betrieb ermöglichen eine zuverlässige Langzeitüberwachung.

Installation & Einrichtung

Ein- und Ausschalten mit dem Magneten am Trageband. Das Gehäuse muss für die Inbetriebnahme vor Ort nicht geöffnet werden.
Automatische Ausrichtung bei der Installation: Die Z-Achse folgt automatisch der Schwerkraft. Die korrekte Ausrichtung lässt sich vor Ort durch eine einfache Schwerkraftprüfung bestätigen.
Autonome Selbstprüfung anhand der Schwerkraft. Überprüft die Sensorgenauigkeit vor Ort, ohne Demontage oder externen Kalibrator.
Montagehalterungsset für eine schnelle und sichere Installation an Bauwerken im Lieferumfang enthalten
IP67-zertifiziertes Gehäuse für raue Aussen- und Baustellenumgebungen

Fern- und lokale Verwaltung

Fernkonfiguration über MeasurEye, SMS, MQTT oder FTP
Vollständige Integration in MeasurEye für eine durchgängige Konfiguration und Überwachung
Lokale Einrichtung über die Android-App via Bluetooth
PC-Software für die Konfiguration vor Ort über USB und die anschliessende Nachbearbeitung

Konnektivität und Kommunikationsoptionen

Integriertes 3G/4G/LTE-Kommunikationsmodul für wichtige Konnektivität
Optionales Wi-Fi-Modul als Zubehör für Wi-Fi-fähige Installationen

Warnungen, Berichte & Akkuleistung

Ereignisalarme in Echtzeit über MeasurEye, MQTT, SMS oder E-Mail
Einstellbares PPV/DF-Berichtsintervall: 30 Sekunden bis 1 Stunde
Live-Datenvisualisierung und historische Trends in MeasurEye
Automatisierte PDF-Berichte, täglich, wöchentlich oder monatlich, für die Bauwerksüberwachung und die Bewertung des Nutzerkomforts
Batterielaufzeit von bis zu 6 Monaten im Energiesparmodus
Die wiederaufladbare Akkubasis verlängert die autonome Betriebsdauer im Feld und reduziert Vor-Ort-Einsätze

Kontrolle von Datenexport und -übertragung

MQTT zur Echtzeitintegration mit MeasurEye oder Ihrer eigenen Plattform
FTP-Push für den eigenständigen Betrieb und die Datensicherung. Übertragen werden Messdaten zur Bauwerksüberwachung, zur Bewertung des Nutzerkomforts und zum Schutz empfindlicher Geräte sowie Alarm-Wellenformen und Ereignisprotokolle. Dies erfolgt unabhängig von einem Cloud-Abonnement.
Unterstützt mehrere Exportformate
Flexible, makrobasierte Dateibenennung mit Geräte-ID, Zeitstempel und Sequenznummer

Entwurf

Der 5GV ist ein leistungsstarker und vielseitiger Sensor zur Vibrations- und Neigungsüberwachung. Er wurde für den Einsatz in rauen Umgebungen und zur Erfüllung höchster Genauigkeitsanforderungen entwickelt. Dank schneller Installation, Fernverwaltung, langer Batterielaufzeit und benutzerdefinierter Alarmschwellen reduziert der 5GV die Anzahl der erforderlichen Vor-Ort-Einsätze.

Gss 5gv Set Freigestellt Neu

ALLES IN EINEM

✓ Bluetooth- und 4G-LTE-Konnektivität (WLAN optional)

✓ Wiederaufladbare Akkubasis

✓ Energiesparmodus mit bis zu 6 Monaten autonomer Betriebsdauer

✓ IP67, kompakte Abmessungen von 152 × 98 × 41 mm, Gewicht 1,15 kg

Normenkonformität

Ein Messgerät für alle Anwendungen: Überwachung von Bauwerksschäden, Bewertung des Nutzerkomforts und Schutz empfindlicher Geräte, mit Unterstützung für mehr als 10 internationale Normen.

✓ Konform mit DIN 45669-1 (Klasse 1), ISO 2631, ISO 8041 und ISEE

Bauwerksüberwachung

Spitzenwert der Schwinggeschwindigkeit (PPV) und dominante Frequenz (Nulldurchgang oder FFT)
Neigungsmessung: Nickwinkel ±90° und Rollwinkel ±90°
Frequenzfilter für DIN 4150-3, BS 7385, ISEE, AS 2817-2, ÖNORM S 9012 und mehr als 10 internationale Normen
Schwellenwertwarnungen und historische Trendmesswerte

Bewertung des Nutzerkomforts

Schwingungsdosiswerte (VDV) gemäss BS 6472
Frequenzbewertete Beschleunigung (AWt) gemäss ISO 2631
KB-Wert (KBFT) gemäss DIN 4150-2
Terzspektrum (Schwinggeschwindigkeit, Beschleunigung und dBV)
Schwellenwertwarnungen und historische Trendmesswerte

Schutz empfindlicher Geräte

VC-Kurven bis VC-C
Präzisionsüberwachung für Labore, Krankenhäuser und Produktionsstätten
Grenzwertwarnungen in Echtzeit
