Messlösungen für die Raumakustik

Reverberation Time RT60

Das Exel Raumakustik Set misst die akustischen Gegebenheiten in geschlossenen Räumen wie z.B. Wohnungen, Klassenzimmern, Auditorien, Büros, Theatern, Konzertsälen oder Bahnhöfen. Das Set beinhaltet den Dodekaeder Lautsprecher DS3 mit dem Leistungverstärker PA3, sowie den Akustik-Analysator XL2. Alle Messungen werden gemäss den geltenden Normen ausgeführt.

Auf einen Blick

  • Messung von Grossraumbüros nach ISO 3382-3
  • Optimierung hörsamer Räume nach DIN 18041
  • Normkonforme Messbericht

Übersicht

Die Raumakustik beschreibt die Schallcharakteristik von geschlossenen Räumen. Typische raumakustische Messungen sind

Die akustische Charakteristik eines Raumes sollte zu seinem Verwendungszweck passen. Um z.B. in einem Klassenzimmer eine gute Sprachverständlichkeit zu erreichen, sollte die Nachhallzeit RT60 unter einer Sekunde liegen. In einer klassischen Konzerthalle dagegen sorgt eine Nachhallzeit RT60 von 2-3 Sekunden für ein reiches und warmes Hörerlebnis. Ausgehend von den Messergebnissen lassen sich die akustischen Eigenschaften eines geschossenen Raums optimieren, z.B. durch Veränderung der Raumaufteilung oder durch den Einbau schallabsorbierender Materialien an den Wänden oder der Decke.

Schallquelle

Für raumakustische Messungen wird eine Schallquelle mit diffusem Schallfeld benötigt, d.h. bei der die Schallenergie gleichförmig in alle Richtungen abgestrahlt wird. Aus diesem Grund eignen sich Schallquellen mit omnidirektionaler Schallabstrahlung am besten, um präzise Messergebnisse zu erhalten.



DS3

Dodekaeder Lautsprecher Set DS3

Der Dodekaeder Lautsprecher DS3 ist eine leistungsfähige Schallquelle mit omnidirektionaler Abstrahlcharakteristik. Er beinhaltet 12 Lautsprecher desselben Typs, die in einem dodekaedrischen Gehäuse eingebaut sind. Das entzerrte Frequenzspektrum liefert einen hohen Pegel für präzise Nachhallzeit-Messungen. Der DS3 wird vom portablen Leistungsverstärker PA3 gespeist, welcher einen eingebauten Rosa Rauschgenerator mit entzerrtem Ausgangssignal beinhaltet. Die Funkfernsteuerung erlaubt das Ein- und Ausschalten des Testsignals von ausserhalb des zu prüfenden Raums.


Minirator MR-PRO

Minirator MR-PRO

Mit dem NTi Audio Minirator MR-PRO lässt sich getaktetes Rosa Rauschen mit tiefem Crest Faktor für RT60-Messungen erzeugen. Zusätzlich kann der MR-PRO auch Sweep-Signale ("Chirp") mit einstellbarer Zykluszeit ausgeben (< 1.5 Sekunden für RT60-Messungen mit dem XL2 Akustik-Analysator). Die Prüfsignale werden über einen Leistungsverstärker und dem Dodec-Lautsprecher abgespielt.

Messung der Nachhallzeit RT60

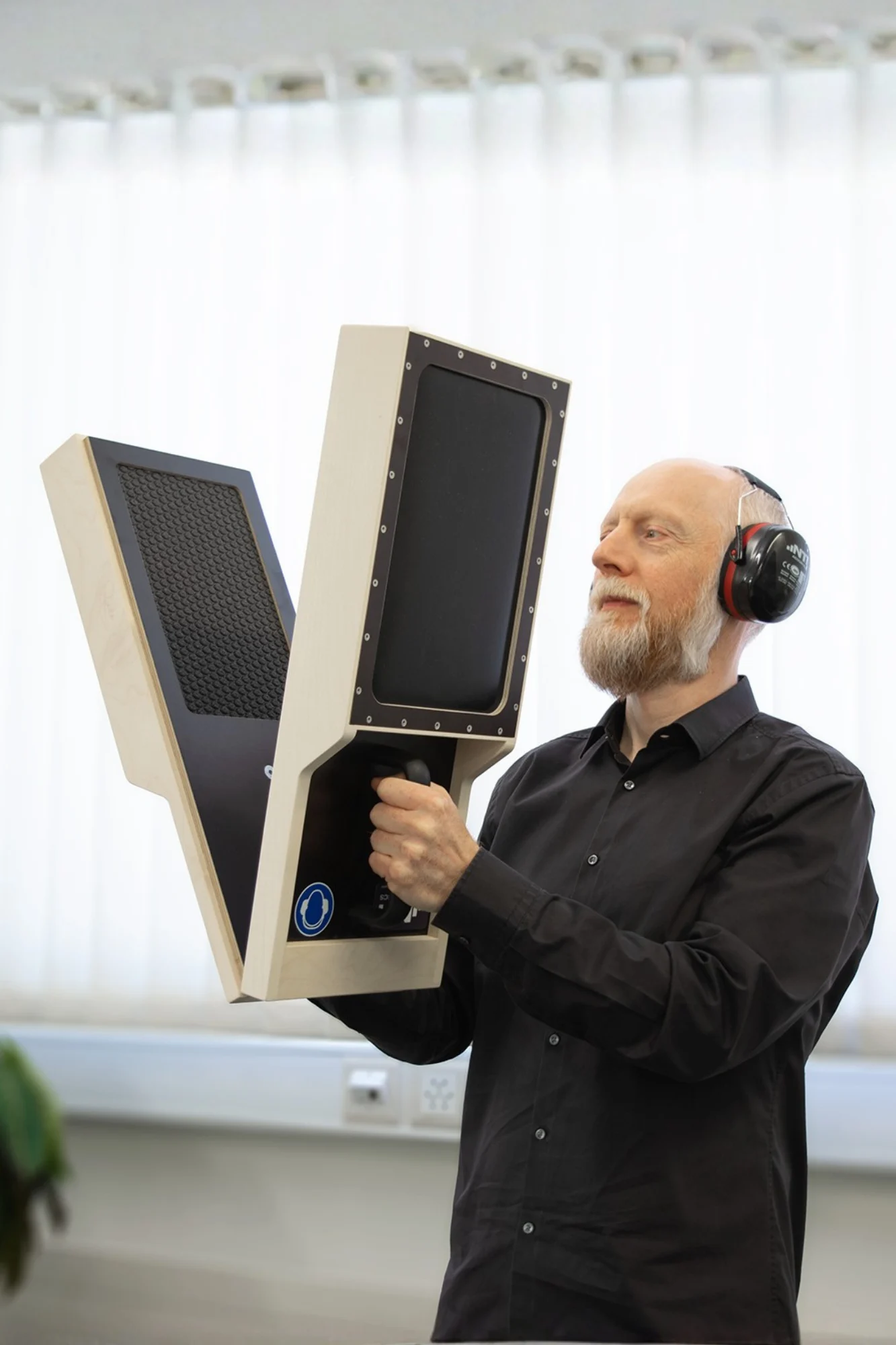

Der XL2 misst das RT60 Nachhallspektrum im Frequenzbereich 63 Hz - 8 kHz in Oktavbändern mittels der Schröder-Rückwärtsintegration und triggert automatisch auf eine Impulsschallquelle oder ein getaktetes Rosa Rauschen. Das optionale "Erweiterte Akustikpaket" bietet zusätzlich eine Terzauflösung der RT60 Messung.


XL2 RT60 Reverberation Time



Sprachverständlichkeit STI

Der Akustik-Analysator XL2 misst bei installierter STIPA Option die Sprachverständlichkeit gemäss der neuesten Ausgabe der Norm IEC 60268-16:2011 (Edition 4), sowie älterer Ausgaben. Er unterstützt die Umgebungslärm-Korrektur ebenso wie die automatische Mittelung mehrerer Messzyklen. Als Ergebnis zeigt der XL2 den Sprachübertragungsindex (STI) und die allgemeine Verständlichkeitsskala (CIS) an, zusammen mit den individuellen Pegeln und Modulationsindizes der sieben Oktavbänder.


XL2 STIPA Analyzer



Relativer Schallpegel

Der XL2 ist ein leistungsfähiger Schallpegelmesser für umfangreiche raumakustische Messungen. Er bietet eine Vielzahl von Pegelwerten, wie z.B. den Leq, maximalen oder minimalen Schallpegel in Kombination mit den Frequenzgewichtungen A, C oder Z sowie den Zeitgewichtungen Fast, Slow und Impulse. Alle Ergebnisse sind parallel verfügbar.


XL2 Sound Level Meter


Alle aufgezeichneten Pegelwerte lassen sich auf der eingesteckten SD Karte speichern. Zusätzlich bietet der XL2 die Aufzeichnung von wav-Dateien, um die Schallpegel-Messungen vollständig zu dokumentieren. Zudem lässt sich zu jeder Messung eine Sprachnotiz aufzeichnen.



Terzband-Analysator RTA

Die Echtzeitanalyse ist ein ideales Werkzeug zur Optimierung der Raumakustik. Neben den Breitbandpegeln misst der XL2 parallel das Echtzeitspektrum in Terzband- oder Oktavbandauflösung nach IEC 61260 Klasse 0. Die Ergebnisse der Breitband-Schallpegel und Terzband Messung sind parallel verfügbar.

XL2 Sound Level Meter

Noise Curves

Die Messung der Noise Curves ermöglicht die objektive Beurteilung des Hintergrundlärms in einem Raum oder einer Messumgebung.  Die Noise Curve eines akustischen Spektrums entspricht dem Wert der höchsten berührten Referenzkurve des ermittelten Oktavbandspektrums. Der XL2 ermittelt den Sprachinterferenzpegel (SIL) und die Noise Curve-Bewertung parallel. Die Noise Curve Messfunktion ist verfügbar mit der Spektralen Grenzwerteoption

XL2 Noise Curves



Konfigurationen

Exel Set for RT60 Testing

Exel Kit für die Raumakustik

beinhaltet
  • Leistungsverstärker PA3
    mit eingebauten Rauschgenerator
  • Dodekaeder Lautsprecher DS3
  • Stativ für DS3
  • Akustik-Analysator XL2
  • Erweitertes Akustikpaket für XL2
  • Messmikrofon M2230
  • Minirator MR-PRO
  • ASD Kabel für XL2
  • 2x Netzteil
  • Exel Systemkoffer

Optionen:


Spektrale Grenzwerte Option für XL2

für Noise Curve Messungen


Präzisionskalibrator

für die Mikrofon-Kalibrierung
