Impedanzmessgerät
Prüfung von Lautsprechersystemen
Der Minirator MR-PRO misst die Impedanz und die Nennleistung von Lautsprechersystemen. Abweichungen vom erwarteten Ergebnis identifizieren Probleme wie schlechte Verbindungen, falsche Abgriffanschlüsse oder Kurzschlüsse. Verwenden Sie den optionalen 70 V / 100 V Schutzadapter für einen sicheren Betrieb.
- Leistungs- und Impedanzmessung
- 70/100 V Installationen
- Inbetriebnahme und Wartung

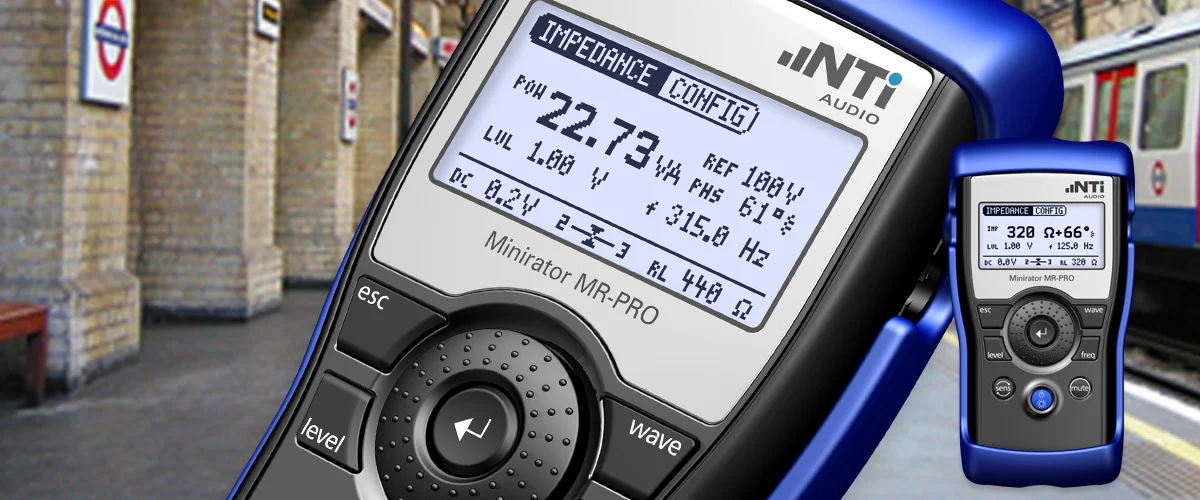

Impedanzprüfung mit dem Minirator MR-PRO
Die Impedanzprüfung unterstützt die Verifizierung von Lautsprecheranlagen und zeigt detaillierte Informationen über die angeschlossene Last. Das Testergebnis zeigt, ob das angeschlossene Lautsprechersystem in Ordnung ist, sowie das erforderliche Verstärkerleistungsverhältnis. Die Leistung wird automatisch durch die gemessene Impedanz für 25 V, 35 V, 50 V, 70,7 V, 100 V, 140 V, 200 V Systeme berechnet.
Erkennung von Installationsproblemen
Der Minirator MR-PRO hilft bei der Erkennung von Problemen, wie z. B.
- Nicht angeschlossene Lautsprecher
- Falsch angeschlossene Lautsprecher
- Anschluss an falsche Transformatoranzapfung, z. B. 1 W anstelle von 2 W
- Kurzschlüsse
- Andere externe Produkte, wie z. B. Brandmeldegeräte angeschlossen
- Schlechtes Verbindungskabel
Vorteil der MR-PRO Messtechnologie
Vibrationen und Umgebungsgeräusche im Bereich des Lautsprechers beeinflussen üblicherweise die Lautsprecher-Impedanzmessergebnisse anderer Testinstrumente. Die MR-PRO Impedanzmessung beinhaltet Technologie zur Erzielung stabiler Messwerte in geräuschvoller Umgebung.
Messhinweise
- Trennen Sie den 100-V-Verstärker vor jeglichen Messungen vom Lautsprechersystem.
- Die typische Testfrequenz beträgt 1 kHz.

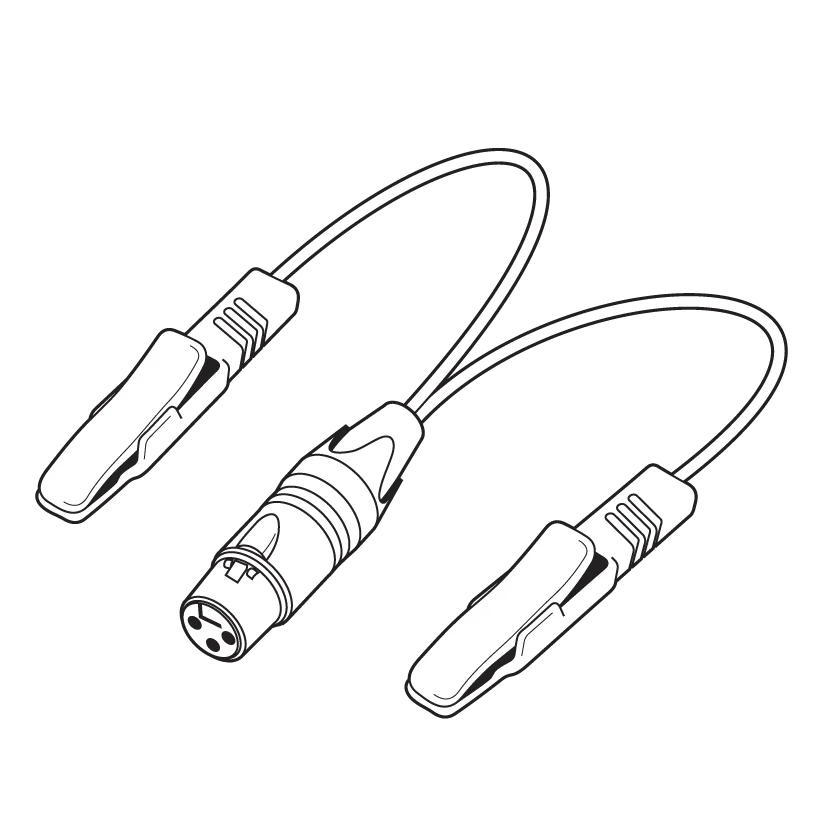

70 V / 100 V Schutzadapter für MR-PRO
Schützt den Minirator MR-PRO vor versehentlich angelegten Spannungen bei Impedanz- oder Leistungsmessungen an 70V/100V-Lautsprechersystemen.
Konfiguration
MR-PRO Impedanzmessgeräte-Kit
einschließlich
- Minirator MR-PRO
- 70 V / 100 V Schutzadapter
- Netzteil
- Exel Systemkoffer
Downloads
- AppNote
