Der adaptive Audioanalysator für jede Testumgebung.
In unserer schnelllebigen Welt ist Effizienz der Schlüssel zum Erfolg. Der Audio Analysator FX100 lässt sich auf einfachste Weise integrieren und bietet schnellste 2- oder 4-kanalige Tests von audio-akustischen Prüflingen. Seine Anpassungsfähigkeit und Leistungsfähigkeit machen das Instrument zur idealen Wahl, wenn es um das Einrichten einer neuen Prüfprozedur und die Verkürzung von Zykluszeiten geht.
Schnell. Präzise. Zuverlässig.
Audio-Generator & -Analysator
Für Labor und Qualitätskontrolle
Audio- und akustische Messungen
Auf einen Blick
Schnellste Messgeschwindigkeit
Zuverlässige Ergebnisse
Benutzerfreundlichkeit und Automatisierungen

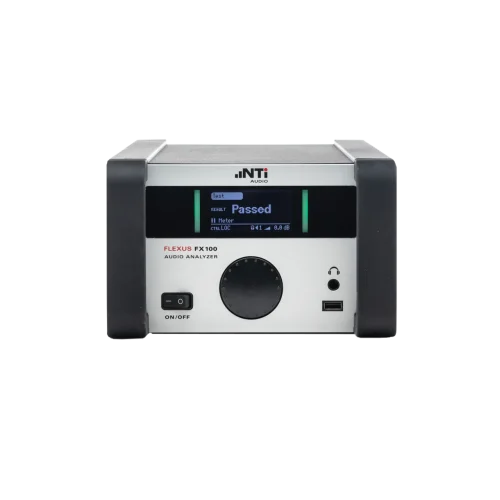

Wir stellen vor: FX100 Audio Analyzer
Übersicht
Übersicht
Dieser herausragende Analysator liefert hochpräzise Ergebnisse und bietet unbegrenzte Funktionalität, die durch das modulare Hardwarekonzept ermöglicht wird. Sie können das System für den Betrieb mit zwei oder vier parallelen Kanälen, die Prüfung der Lautsprecherimpedanz und digitale Audiomessungen anpassen. Switcher-Module bieten zusätzliche Ausgänge und Eingänge.
Audio- und Akustiktests
Die Qualitätskontrolle von Audioprodukten ist ein wesentlicher Bestandteil des Herstellungsprozesses und des Servicelabors. Je nach Ihren Anforderungen wird der FX100 für grundlegende Funktionstests oder vollständige Leistungstests konfiguriert, einschließlich der Dokumentation der Ergebnisse. Verwenden Sie die gleiche Konfiguration in Ihrem Labor und in Ihrer Produktion.
Modulare Architektur
Das modulare Hardwarekonzept ermöglicht die individuelle Anpassung des FX100 für den Betrieb mit zwei oder vier parallelen Kanälen. Ein optionales Impedanzmodul unterstützt Lautsprechermessungen. Der FLEXUS Audio Analyzer wächst mit zukünftigen Messanwendungen.
Mehr Kanäle
Einzelne Eingangs- und Ausgangsswitcher-Module können den Audioanalysator auf bis zu 14 Eingangskanäle oder 14 gleichzeitig angeschlossene Ausgangskanäle erweitern. Die Software-Suite FX-Control kann mehrere FX100 parallel betreiben und so mehrkanalige Messungen ermöglichen.
Parallele Messungen
Der FLEXUS Audio Analyzer erfasst alle Messfunktionen parallel. Modernste Messtechnologien bieten schnelle GlideSweeps, detaillierte gestufte Sweeps und einen kontinuierlichen Messmodus.
Herausragende Spezifikationen
Der breite Pegelbereich von 1 μV – 200 Vp zusammen mit einem THD+N von typisch -104 dB bietet umfassende Audio- und Akustikanalysen für Forschung und Designlabor.
Frequenzbereich 5 Hz – 80 kHz und DC
Der FX100 Audio Analyzer bietet einen großen Frequenzbereich bis 80 kHz und die gleichzeitige Messung der Gleichspannung. Damit bietet der FX100 eine detaillierte Gleichstrom- und Audiofrequenzanalyse in derselben Konfiguration.
Bauen Sie Ihren Audio Analyzer
Was auch immer Ihre Anwendung ist, das adaptive FLEXUS System passt sich ihr an. Reduzieren Sie den Bedarf an externen Geräten. Stecken Sie einfach das/die benötigte(n) Modul(e) ein, schließen Sie den FX100 an Ihr zu prüfendes Gerät an und los geht’s!
Zusätzliche Generator-/Analysator-Kanäle
Integrierter Verstärker für Lautsprechertests
Digital Audio
Ausgang / Eingang Switches
Dank seiner Flexibilität kann das FX100 in praktisch jeder Audiotestumgebung eingesetzt werden, z. B. in Forschungs- und Entwicklungslabors, Rundfunkanstalten, Servicezentren, PA-Verleihfirmen oder Produktionsstätten. Aber auch die Anforderungen von anspruchsvolleren Anwendungen wie der industriellen Lärmanalyse oder der Überprüfung von PA-Installationen etc. können erfüllt werden.
Die FX-Control Suite ist eine PC-basierte Softwareanwendung zur Steuerung der FX100 und zur Erstellung von Berichten. Diese Windows Presentation Foundation Software wird mit der FX100 ausgeliefert.
Schnelle Einrichtung
Die flexible Architektur unterstützt eine intuitive Einrichtung von einzelnen, parallelen oder sequentiellen Messungen. Konfigurations- und Ergebnispanels können in verschiedenen Arbeitsblättern angezeigt werden.
Hardware-Diagramm
Die FX-Control Software enthält eine grafische Darstellung des Hardwareaufbaus. Diese visuelle Hilfe ermöglicht es Ihnen, den physischen Testaufbau an anderen Orten genau zu reproduzieren.
Sequenz-Modus
Einzelne Messungen können zu Testsequenzen kombiniert werden, einschließlich der Handhabung von Toleranzen und Pass/Fail-Ergebnissen, wodurch ein für den Bediener leicht verständlicher Testablauf entsteht.
Detaillierte Analyse
Schnelle mehrkanalige FFT
Die hochauflösende FFT mit einer Abtastrate von 192 kHz ermöglicht eine detaillierte Analyse des Audiofrequenzspektrums. Die FFT-Diagrammpanels können individuell angepasst werden und zeigen eine oder mehrere Spuren gleichzeitig in einem Panel an.
Sweep-Messungen
Detaillierte F&E-Messungen oder Produktionstests werden durch Frequenz-, Amplituden-, Zeit- und Tabellen-Sweeps unterstützt, die durch interne oder externe Signale ausgelöst werden können.
Anwendungsprogrammierung .Net
Die FX-Control Suite Software unterstützt alle .NET Programmiersprachen, wie C#.NET und Visual Basic.NET. Diese bieten eine schnelle und einfache Integration in kundenspezifische Produktionslösungen.
Video
Produkt Video
Galerie
Konfigurationen
FX100 Basisgerät
Flexus FX100 Audio Analysator (2 Kanäle) mit FX-Control Software
NTi Audio # 600 060 000
FX100D Audio Analyzer
FX100 Basisgerät mit Digitalmodul FX-AES
NTi Audio # 600 060 005
Mit dem Drehteller TT01 können Sie Richtwirkungsmessungen (Polardiagramme) von Mikrofonen sowie leichten Lautsprechern oder anderen Geräten durchführen. Der USB-gesteuerte TT01…
Bietet 4 zusätzliche geschaltete Eingangskanäle. Es können mehrere FX-IS-Module installiert werden, wodurch bis zu 14 geschaltete Eingänge eingerichtet werden können.
Die MEMS-Mikrofon-Schnittstellenbox wandelt die digitalen Ausgangssignale von bis zu acht MEMS-Mikrofonen in einzelne analoge Audiokanäle um. Die Mikrofonausgangssignale, die im…
Der FX100 ist ein modularer, professioneller Audioanalysator, der für hochpräzise Tests in F&E-, Qualitätskontroll- und Produktionsumgebungen entwickelt wurde, in denen Geschwindigkeit, Zuverlässigkeit und Automatisierung entscheidend sind. Seine skalierbare Architektur ermöglicht die Konfiguration für zwei oder vier parallele Kanäle, Lautsprecher-Impedanztests und erweiterte E/A über Switcher-Module.
Wie funktioniert die Gut/Schlecht-Prüfung beim FX100 und wie schnell sind typische Testzyklen?
Gut/Schlecht-Entscheidungen werden getroffen, indem im FX-Control-Workflow Grenzwerte für Messwerte zugewiesen werden, sodass Ergebnisse automatisch anhand definierter Toleranzen beurteilt und dann protokolliert oder gemeldet werden können. Typische Produktionsroutinen verwenden schnelle Messmethoden wie GlideSweep, bei denen vollständige relevante Ergebnisse oft in weniger als einer Sekunde erzielt werden, was Testlinien mit hohem Durchsatz unterstützt.
Welche FX100-Module und -Zubehörteile sind zur Erweiterung von Kanälen, zum Umschalten oder für Impedanzprüfungen verfügbar?
Der FX100 kann mit einer Kanalerweiterung von 2-Kanal- auf 4-Kanal-Betrieb erweitert werden, sowie mit Eingangs-Switcher- und Ausgangs-Switcher-Modulen für Mehrkanal-Routing und grössere Testmatrizen. Für Impedanzprüfungen sind spezielle Lautsprecherimpedanzmodule erhältlich, darunter Varianten mit höherem Strom und verstärkergestützten Varianten, je nach Anwendung.
