MIKROFON PRÜFSOFTWARE

Schnelle, reproduzierbare Qualitätskontrolle für Mikrofone.

Die Mikrofonprüfsoftware RT-MicFX Software bietet eine umfassende Reihe von Messungen für die Qualitätskontrolle von Mikrofonkomponenten oder montierten Produkten, wie z.B. Mobiltelefonmikrofone, Headsets oder professionelle Audiomikrofone.

Genaue und wiederholbare Messungen
Kurze Testzykluszeit, typischerweise < 2 Sekunden
Speziell für F&E und automatisierte Produktionslinien

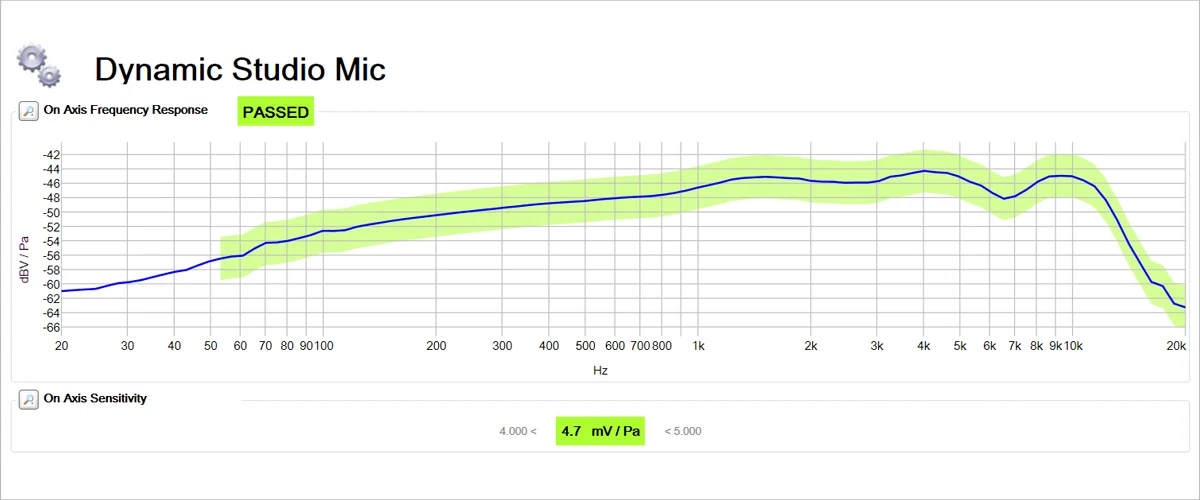

Mikrofon Test Kopfzeile

Mikrofonprüfung

Die Mikrofontestsoftware bietet eine flexible Benutzeroberfläche in den wählbaren Sprachen Englisch, Chinesisch, Japanisch, Koreanisch und Deutsch.

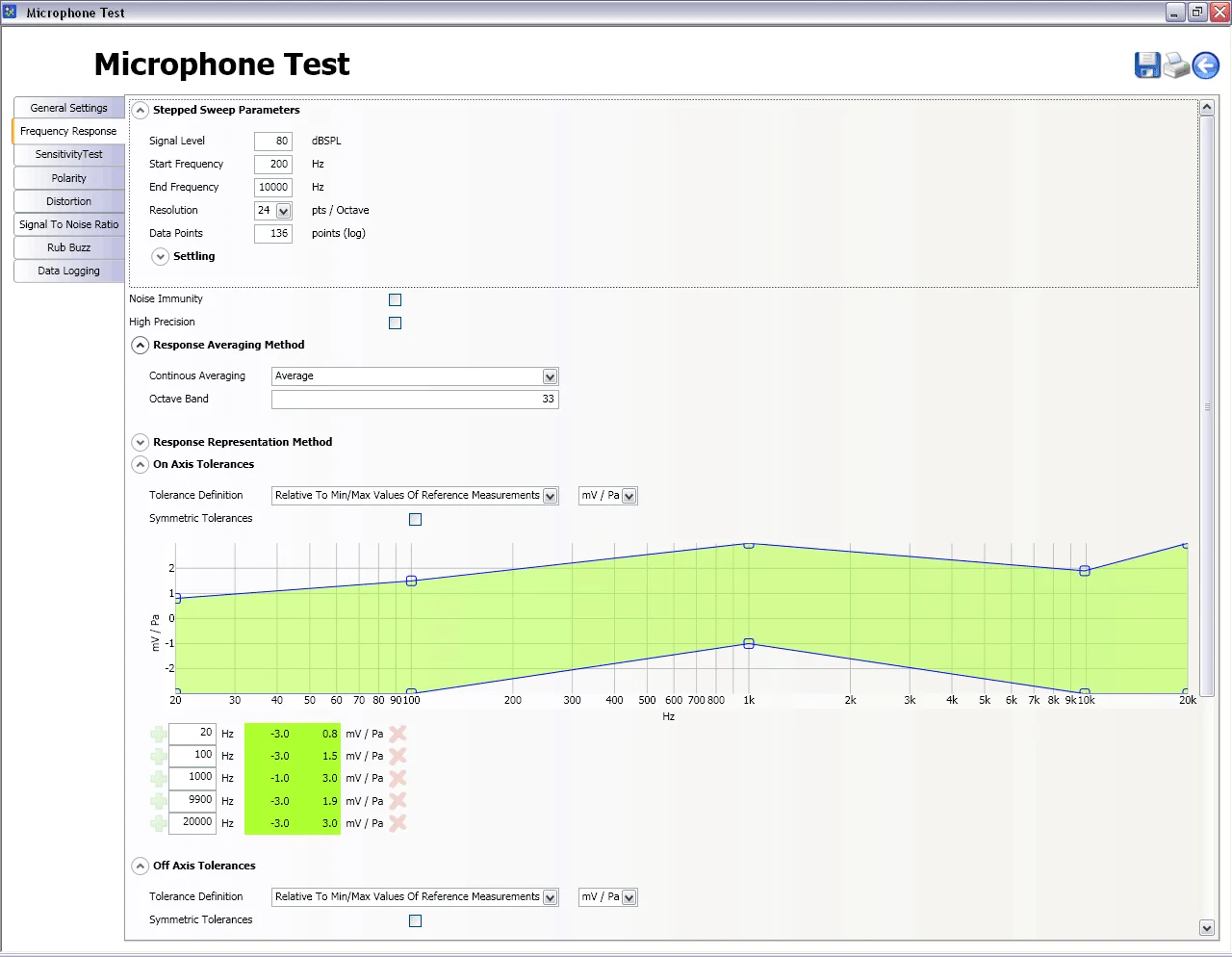

Flexible Parameter- & Toleranzdefinition
Die Produktion von Mikrofonen weist naturgemäß eine Fehlerquote auf. Das Aussortieren fehlerhafter Geräte in einem frühen Produktionsstadium ist wichtig, um die Gesamtausbeute zu erhöhen, Materialabfälle zu reduzieren und die Qualität der hergestellten Waren zu optimieren. Wichtig für ein modernes, hochmodernes Mikrofon-Testsystem sind Reproduzierbarkeit, Automatisierung, Geschwindigkeit und Einfachheit. Der FX100 Audio Analyzer bietet die Lösung für den Mikrofontest.

Messfunktionen:
- Frequenzgang achsial und lateral
- Mikrofon-Empfindlichkeit
- Klirrfaktor
- Signal-Rauschabstand
- Erkennung hörbarer Defekte
- Richtcharakteristik, Polardiagramm
- Polarität

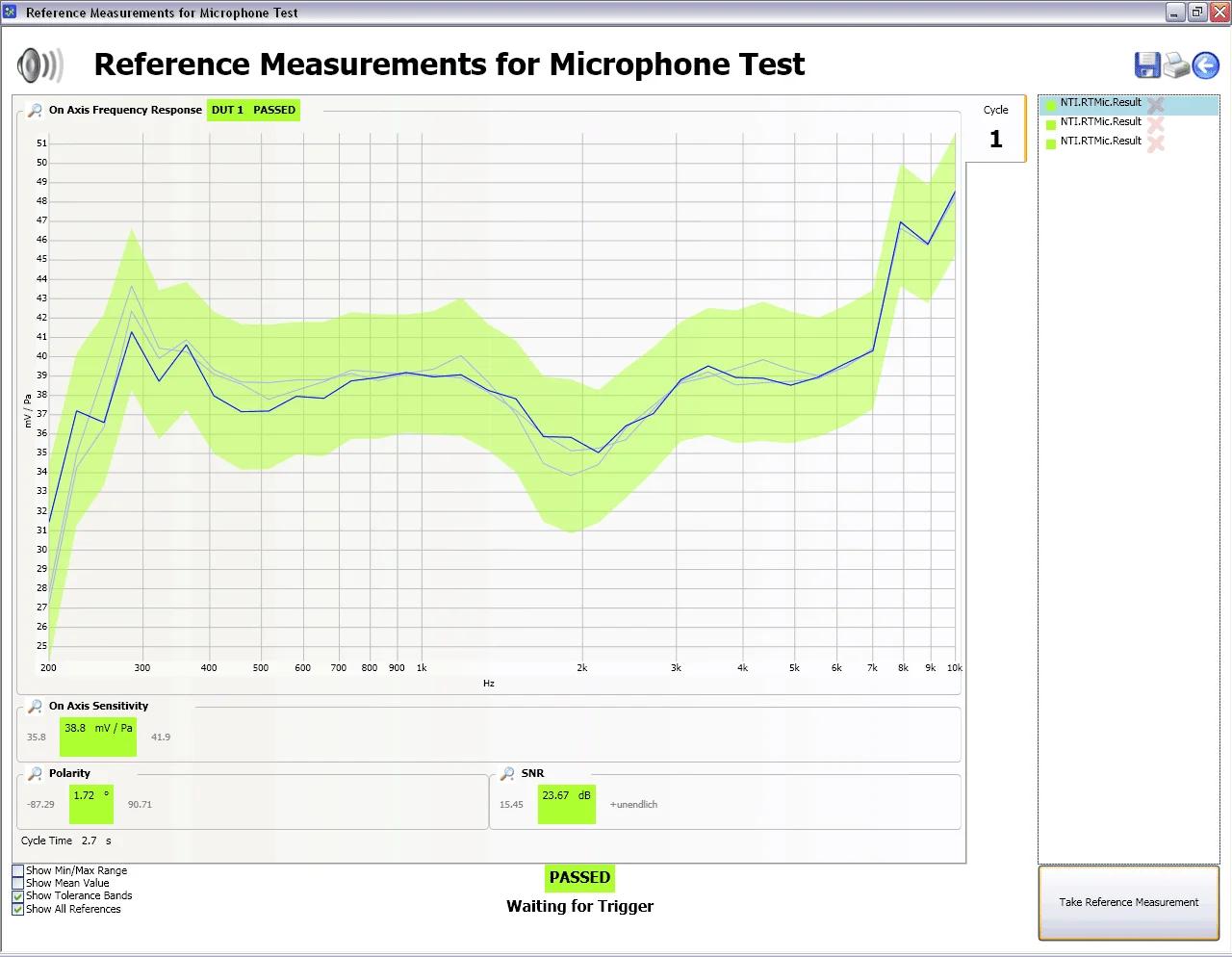

Kalibrierung und Aufzeichnung von Referenzdaten
Die automatische Kalibrierung (d.h. Abgleich der Referenzlautsprecher) wird mit dem NTi Audio Messmikrofon M2010 durchgeführt. Danach vereinfacht der intelligente “Lernmodus” die Toleranzdefinition, indem er das System mit einem repräsentativen Satz von einem oder mehreren “Golden Samples” füttert. Das flexible Toleranzmanagement leitet daraus automatisch seine Pass/Fail-Kriterien ab. Das System unterstützt außerdem bis zu fünf verschiedene Qualitätscluster, die vom Benutzer definiert werden können, wie z.B. “Ausgezeichnet”, “OK”, “Akzeptabel”, “Klasse 3” und “Abgelehnt”. Dies ermöglicht dem Hersteller eine Unterscheidung zwischen den Qualitätsklassen.

Die Systemintegration in bestehende Produktionslinien und der Anschluss an Host-Controller ist sehr einfach. Dank der extrem kurzen Testzykluszeit kann das Mikrofontestsystem problemlos mit hochvolumigen Produktionslinien mithalten.
Produktionstest von Mikrofonen
Die patentierten Messalgorithmen wurden für die Immunität gegen Lärm in der Fabrik optimiert. Dadurch wird die Ausbeute der Produktionslinie maximiert und dieselben Messtests, die in der Forschung und Entwicklung verwendet werden, können auch in der Produktion eingesetzt werden. Im Produktionsmodus werden die Messergebnisse mit den definierten Toleranzen verglichen. Die individuellen Ergebnisse jedes gemessenen Parameters werden zu einer Klasse Pass/Fail-Ergebnisse zusammengefasst. Die Messung kann ausgelöst werden durch
- Operator, über die Tastatur
- Barcode-Leser für Seriennummern
- DIO-Eingang (z.B. SPS-Triggersignal oder Fußschalter)
Die Messergebnisse werden auf dem PC-Bildschirm angezeigt, am digitalen E/A-Ausgang angezeigt (z.B. Ansteuerung von roten/grünen Lampen oder Bin-Sorter) und direkt in einem Microsoft Excel-Bericht protokolliert.
Polar Plot
Die Polardiagramm-Analyse mit dem NTi Audio Präzisions-Drehteller ergänzt das Mikrofon-Messsystem zu einer All-in-One-Lösung. Das Polardiagramm zeigt die Richtcharakteristik bezogen auf die Messfrequenz des Mikrofons an. Für eine detaillierte Analyse können die Messwinkel auf eine Auflösung von weniger als 1° eingestellt werden.

Der Audioanalysator FX100 erzeugt eine Reihe von schnellen Sweep-Signalen, die das gesamte interessierende Audioband abdecken, und der Drehteller TT01 dreht das Mikrofon zwischen den Sweeps in den konfigurierten Winkeln. Die Messzeit kann halbiert werden, wenn Sie den 180°-Modus wählen, der das polare Bild spiegelt. Die Grafik des Polardiagramms kann nach Abschluss der Messung angepasst werden, so dass das Mikrofontestsystem volle Flexibilität bei der Nachbearbeitung bietet.
Konfiguration
RT-Mikrofon für Flexus Software

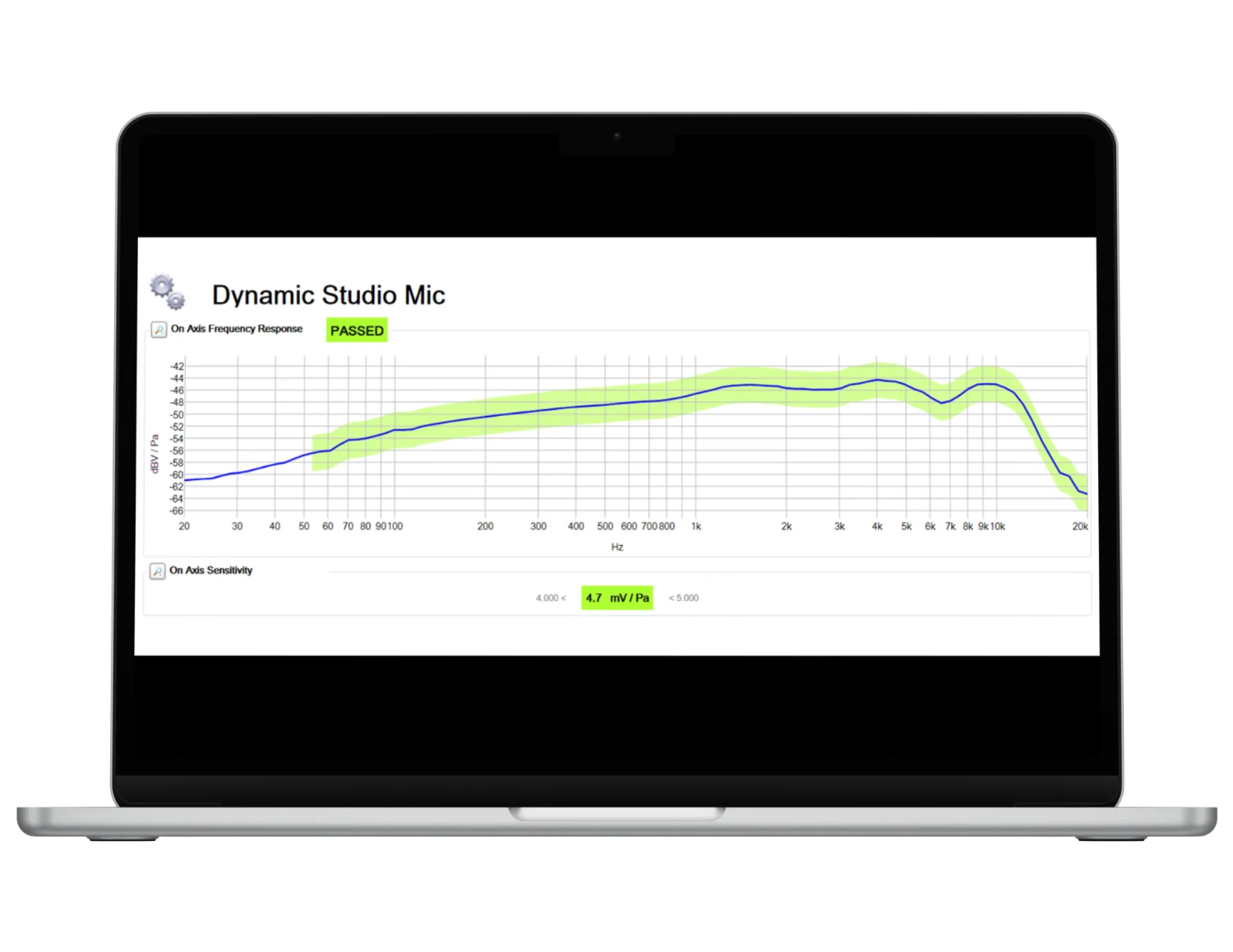

Mikrofon Test Software
