Umgebungslärm-Messung

Umgebungslärmmessung

Der XL2 Schallpegelmesser bietet alle Funktionen zur Messung und Überwachung von Lärm. Alle gewünschten Pegel sind gleichzeitig verfügbar sowie die Audiodaten der gesamten Messung oder spezieller Ereignisse werden aufgezeichnet. Nach der erfolgten Messung ermöglicht die Data Explorer Software eine umfassende Datenanalyse.

Auf einen Blick

  • Industrielärm, Nachbarschaftslärm, Baulärm und Transportlärm
  • Schallpegelüberwachung nach DIN 45645
  • Beurteilung der Lärmbelästigung nach ISO 1996

Übersicht

Der XL2 in Kombination mit der Data Explorer Software liefert alle Instrumente zur detaillierten Lärmanalyse. Das Klasse 1 Messgerät setzt automatisch Markierungen bei Pegelüberschreitungen oder manuell durch Betätigung einer Beschwerdeführertaste. Eine globale Zeitsteuerung schaltet den XL2 zu vordefinierten Tageszeiten ein und führt eigenständig Messungen durch. Die XL2 Data Explorer Software markiert ton- oder impulshaltige Zeitbereiche automatisch und berechnet den Beurteilungspegel Lr zum Vergleich mit den einzuhaltenden Immissionsrichtwerten.

XL2 Messfunktionen

XL2 with M4260 Measurement Microphone

XL2 Schallpegelmesser

Schallpegel SPL

Der XL2 Schallpegelmesser misst die Lautstärke störender Lärmquellen. Alle Messergebnisse stehen gleichzeitig zur Verfügung, wie z.B. der aktuelle Schallpegel, Lmin, Lmax, Leq, LCpeak, Schallexpositionspegel LAE mit den Frequenzgewichtungen A, C, Z und den Zeitbewertungen F, S und optional Impuls.

Die Event-Logger-Funktion setzt Markierungen nach externen Pegelereignissen oder durch Aktivierung einer Beschwerdeführertaste. (optional mit dem Erweitertem Akustikpaket)

Beurteilungspegel Lr

Der Schallpegelmesser XL2 ermöglicht die Prüfung der Lärmbelästigung nach DIN 45645 und ISO 1996. Als Mass für die Stärke der Schallbelastung wird der Beurteilungspegel Lr verwendet. Dieser berechnet sich aus dem A-bewerteten äquivalenten Dauerschallpegel und verschiedenen Zuschlägen:

Lr = LAeq + KI + KT + KR + KS

KI Zuschlag für Impulshaltigkeit
KT Zuschlag für Tonhaltigkeit und Informationsinhalt nach DIN45645 und DIN 45681
KR Zuschlag für Tageszeit
KS Zuschlag für bestimmte Schallquellen und Situationen

Diese Zuschläge sind standardisiert, die Art der Ermittlung unterscheidet sich aber von Land zu Land. Die automatische Bestimmung der Zuschläge und Berechnung des Beurteilungspegels Lr erfolgt in der optionalen Data Explorer Software.

Hier erfahren Sie mehr über die Data Explorer Software

Perzentile (optional)

Misst Perzentile für Breitband- und Spektralmessungen 0.1% - 99.9%.

Anwendungen:
  • Strassenlärm
  • Industrielärm
  • Berechnung des störenden Lärmpegels LNP,  LNP = Leq + (L10 - L90).

Externe Messdatenerfassung (optional)

Erlaubt Messdaten direkt vom XL2 online über die USB Schnittstelle abzufragen. Somit lassen sich individuelle Messanwendungen am PC selbst programmieren, z.B. für Schallpegelüberwachungen oder automatisierte Messungen.

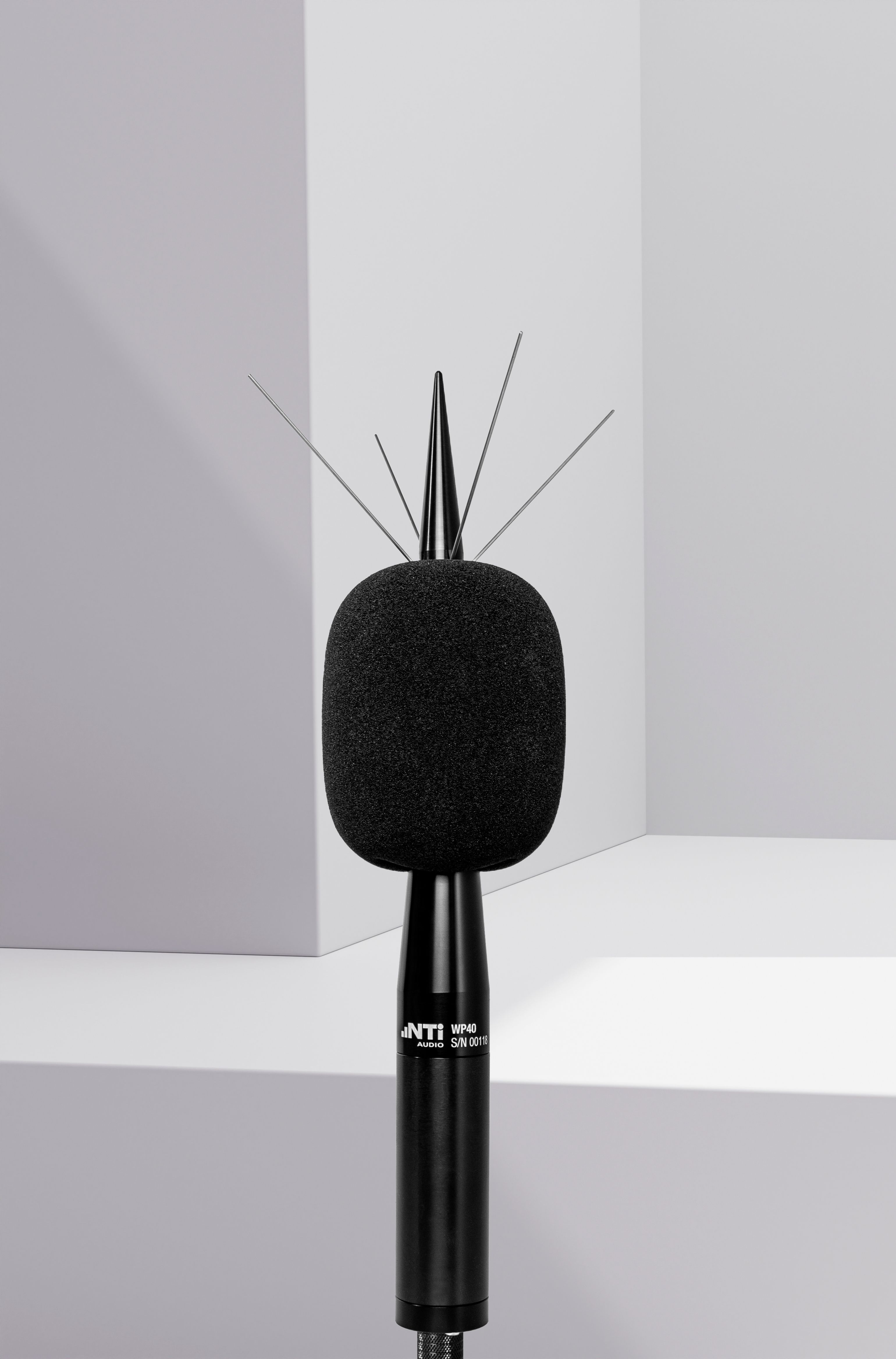

M2230-WP Aussen-Mikrofon

Outdoor Measurement Microphone

Die Aussen-Messmikrofone bieten eine robuste und einfach zu handhabende Lösung für die präzise Erfassung von Geräuschpegeln im Ausseneinsatz. Das korrosionsfreie Kunststoffgehäuse, der Windschutz, eine wasserabweisende Membran und der Vogelschutz verhindern Umwelt- und Witterungseinflüsse zuverlässig.

Die Aussen-Messmikrofone M2230-WP und M2340-WP erfüllen die Anforderungen der Klasse 1 nach IEC 61672 und ANSI S1.4 für den vertikalen Schalleinfall. Für die Frequenzgangkorrektur des horizontalen Schalleinfalls steht im XL2 ein digitales Kompensationsfilter zur Verfügung. Analog dazu erfüllt das Aussen-Messmikrofon M4261-WP die Anforderungen der Klasse 2.

Die Aussen-Messmikrofone bestehen aus einem Messmikrofon und dem passenden Wetterschutz:

  • M2230-WP: M2230 + Wetterschutz WP30
  • M2340-WP: M2340 + Wetterschutz WP30
  • M4261-WP: M4261 + Wetterschutz WP61

Features:

  • Aussen-Messmikrofone der Klasse 1 bzw. Klasse 2 nach IEC 61672 und ANSI S1.4 für horizontalen und vertikalen Schalleinfall (mit XL2)
  • Hervorragender Schutz vor Regen und Staub (IP54), wie auch vor Wind und Vögeln
  • Korrosionsfreies Kunststoff-Gehäuse
  • Einfaches Klick-Design erlaubt die werkzeugfreie Demontage des Oberteils zur Kalibrierung
  • 3/8” Stativgewinde, optionale Masthalterung

Wirksamer Wetterschutz

Der 90 mm Windschutz reduziert die Windgeräusche effektiv bis zu 15 dB und hält Regen und Staub vom Mikrofon fern. Die nahtlose, hydrophobe Membran unter dem Windschutz stellt sicher, dass auch bei widrigsten Wetterverhältnissen kein Wasser ans Mikrofon gelangen kann.

System-Selbsttest

Das Aussen-Messmikrofon M2340-WP unterstützt System-Selbsttests (CIC) in Kombination mit dem Schallpegelmesser XL2 und NoiseScout für autarke Lärmüberwachung. Dies sichert einen zuverlässigen Betrieb der Messstation und präzise Messergebnisse.

Einfache Kalibrierung

Oberteil des Wetterschutzes kann mittels einer Schnapp-Verbindung ohne Werkzeug entfernt werden. Dadurch ist eine einfache manuelle Kalibrierung des Mikrofons gewährleistet.

Wetterfester Schutzkoffer

Basic Outdoor Case
Der wetterfeste Schutzkoffer ist eine einfache und probate Lösung für Messungen im Aussenbereich. Die Spannungsversorgung des XL2 Schallpegelmessers wird von einem externen Netzteil oder von einem Akku gewährleistet, mit dem mehrtägige Aufzeichnungen möglich sind.

NTi Audio #:
  • IP43 Schutzklasse: 600 000 471
  • IP63 Schutzklasse: 600 000 473
Produktdatenblatt

Heavy-Duty Wetterfester Schutzkoffer

XL2 Outdoor Case
Der grosse wetterfeste Schutzkoffer bietet eine professionelle Lösung für kurze und längere unbeaufsichtigte Lärmmessungen. Der Koffer bietet umfangreichen Schutz gegen Staub, Wasser und Stösse. Der grosse Innenraum bietet viel Platz für Akkus zum Betrieb des XL2 über mehr als eine Woche.

NTi Audio #:
  • IP43 Schutzklasse: 600 000 476
  • IP65 Schutzklasse: 600 000 477
Produktdatenblatt

Messschrank

Noise Monitoring Terminal

Der Messschrank ist die ideale Lösung für festinstallierte Lärm-Messstationen. Dank seiner robusten Bauweise aus verstärktem Fiberglas schützt der Schrank den XL2 Schallpegelmesser optimal. Er erfüllt die Anforderungen der Schutzklasse IP66.

NTi Audio #: 600 000 480

Produktdatenblatt

TA-Option (Bauartzulassung)

Die TA-Option erweitert das Messgerät zum XL2-TA. Der XL2-TA bildet zusammen mit dem M2230 Messmikrofon und dem Reflexionsschutz einen eichfähigen Klasse 1 Schallpegelmesser entsprechend den Standards IEC 61672:2014, IEC 61260:2014 und DIN 45657.

Bauartzugelassene Konfiguration in Deutschland, Österreich und der Schweiz:

  • XL2-TA Schallpegelmesser (XL2 mit TA-Option)
    • Messmikrofon M2230
    • Reflexionsschutz MXA01
  • Firmware
    • Deutschland: V4.21
    • Österreich: V4.21
    • Schweiz: V4.11
  • NTi Audio Klasse 1 Schallkalibrator
  • Optional
    • Erweitertes Akustikpaket
    • ASD-Kabel 5 m, 10 m, 20 m
    • Netzteil
    • Windschirm 50 mm oder 90 mm
    • Wetterschutz WP30
    • Beschwerdeführer-Taste
    • Mikrofonhalter MH01

XL2-TA Bauartzulassungszertifikate:

Lokales Lärmüberwachungsnetzwerk

Mehrere XL2 Analysatoren können über USB Server in einem lokalen LAN- oder WLAN-Netzwerk zur Schallpegelüberwachung verbunden werden. Mit einer individuell gestarteten Projektor Software für jeden XL2 Analysator, sind die Anzeigen aller XL2 Messgeräte gleichzeitig am Bildschirm sichtbar, dabei kann auch der XL2 vom Computer aus gesteuert werden.

XL2 Noise Monitoring Network

Individuelle Lösung programmiert durch Kunden

Die optionale externe Messdatenerfassung erlaubt Messdaten direkt vom XL2 online über die USB Schnittstelle abzufragen. Somit können mehrere XL2 Analysatoren in eine Kundenlösung zur Lärmüberwachung implementiert werden.

Downloads

Mehr zum Thema "Lärmmessung"

Konfiguration

XL2 Kit zur Umgebungslärm-Messung

XL2 Kit zur Umgebungslärm-Messung

enthält
  • Schallpegelmesser XL2
  • Erweitertes Akustikpaket für XL2
  • M2230 Messmikrofon
  • ASD Kabel für XL2
  • Netzteil
  • Exel Systemkoffer

Optional nach Bedarf:


TA-Option (Bauartzulassung) für XL2

für rechtlich zugelassene Messungen


Präzisionskalibrator

für genaue Lärmmessungen


Externe Messdatenerfassung Option für XL2

für die Echtzeit-Abfrage der XL2 Messdaten am PC


Signalleuchte

visuelle Bestätigung, dass  der Schallpegel unter dem Grenzwert liegt
