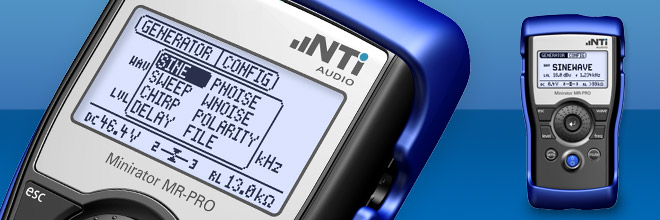

Minirator MR-PRO / MR2

Minirator MR-PRO - MR2

Funktional. Präzise. Preiswert.

  • Audio-Signalgenerator
  • Impedanz-Messgerät (MR-PRO)
  • XLR-Kabeltester (MR-PRO)

Zubehör Anwendungen Spezifikationen

Der MR-PRO ist ein leistungsfähiger Signalgenerator für professionelle Anwender. Das Gerät erzeugt Audio-Testsignale in höchster Qualität, wie z.B. Sinus, Rosa und Weisses Rauschen, Polaritäts- und Delay-Prüfsignale, Chirp und Sweep. Eine Sammlung von Wav-Dateien ist im internen Flash-Speicher abgelegt und jederzeit verfügbar. Zudem können Sie Ihre persönlichen Testsignale auf das Gerät laden und von dort abspielen.


Auf einen Blick

  • Einfache Bedienbarkeit
  • Schnell und präzise
  • Große Auswahl an Funktionen

Übersicht

Neben der umfassenden Erzeugung von Audio-Testsignalen zeigt der Minirator MR-PRO kontinuierlich die Ausgangsimpedanz, Lastsymmetrie und Phantomspannung an. Diese Messfunktionen und der integrierte Kabeltest helfen bei der schnellen Fehlersuche und der Wartung von Installationen.

Der Minirator MR2 ist eine einfachere Version des MR-PRO mit reduzierter Funktionalität. Beide Generatoren sind unverzichtbare Werkzeuge für die Verifikation und Wartung von elektro-akustischen Installationen.

Einführung Minirator MR-PRO

Testsignale MR2 und MR-PRO

Sinus-Signale

Der Minirator erzeugt reine Sinus-Signale mit frei wählbarer Frequenz und Amplitude bei einer Auflösung von 0.1 Hz bzw. 0.1 dB.

  • Frei wählbare Frequenz von 10 Hz bis 20 kHz
  • Pegelbereich von -80 bis +18 dBu

MR-PRO screen Sine


Sweep

Die Start/Stop Frequenz, Schrittweite, Triggerzeit und Auflösungen bis zu 1/12 Oktave sind frei wählbar.  Audiomessgeräte triggern auf dieses Signal und zeichnen den Frequenzgang eines Prüflings automatisch auf.

MR-PRO screen Sweep


Chirp

Der Chirp ist ein logarithmischer oder linear gleitender Sweep mit kontinuierlicher Frequenzänderung. Dieses Testsignal eignet sich ideal zur Vermessung von Räumen.


MR-PRO screen Chirp


Laufzeit-Testsignal

Referenzsignal zur Einstellung der akustischen Laufzeit von Delay-Lautsprecher z. B. in Kirchen oder grossen Seminarräumen. Die Delay-Messung dient der Optimierung der Direktionalität des akustischen Signals vom Sprecher. Die Messung wird in Kombination mit dem XL2 Audio- und Akustik-Analysator oder Acoustilyzer AL1 durchgeführt.

MR-PRO screen Delay


Rosa und Weisses Rauschen

Das Rosa- und Weiße Rauschen weist eine hohe spektrale Dichte, Gaußsche Amplitudenverteilung und eine unendliche Periodendauer auf. Weiter erzeugt der Generator ein getaktetes rosa Rauschen (ein/aus für 1 - 9 Sekunden) zur Nachhallzeitmessungen mit dem XL2 Audio- und Akustik-Analysator oder Acoustilyzer AL1.

MR-PRO screen White-Noise


Polarität

Der Sägezahn ist ein ideales Testsignal für die Polaritätsprüfung von analogen Audiosignalen und Lautsprechern. Die Messung wird in Kombination mit dem XL2 Audio- und Akustik-Analysator, Acoustilyzer AL1 oder Minilyzer ML1 durchgeführt.

MR-PRO screen Polarity


Eigene Signalformen  (*.wav)

Kundenspezifische Testsignale können als unkomprimierte Wav-Dateien über USB auf dem MR-PRO gespeichert und abgespielt werden. Die Signale werden automatisch und lückenlos wiederholt.

  • Vorinstalliert: STIPA, Sprache, Musik
  • Anwender-Downloads auf der Support-Seite:
    • Third- and Octave Pink Noise
    • Square Wave: 10 Hz - 5 kHz
    • Sine: 1 Hz - 10 Hz
    • Power Test acc. IEC60268-5
    • NormSignal acc. EN60065
    • Cinema Headroom Test

MR-PRO screen WAV-File

Messfunktionen Minirator MR-PRO

Messfunktionen

Diese neuen Messfunktionen geben detaillierte Auskunft über die Eigenschaften der Last und tragen zur raschen Fehlerlokalisierung bei.

  • Symmetrie
  • Lastimpedanz
  • Phantomspeisung

Minirator MR-PRO Impedance


Kabeltest

MR-PRO überprüft die korrekte Verdrahtung von XLR Kabeln und zeigt typische Fehler mit exakter Beschreibung wie “2-3 Crossed” an. Zusätzlich kann für fix installierte Kabel ein externer Kabeltest-Stecker (Zubehör) am anderen Kabelende verwendet werden.

Minirator MR-PRO Cable Test


Impedanz- und Leistungsmessung

MR-PRO misst die Impedanz, Phase und die Leistung der angeschlossenen 100 V Lautsprecher bei frei wählbaren Frequenzen. Das Messergebnis erlaubt die einfache Verifikation der korrekten Verdrahtung der angeschlossenen Lautsprecherlinie bzw. detektiert falsch angeschlossene oder defekte Lautsprecher.

  • Impedanz und Phase
  • Angeschlossene Leistung und Phase

Minirator MR-PRO Impedance Detail

Minirator MR-PRO Power


Konfigurationen speichern

Bis zu 10 Gerätekonfigurationen lassen sich auf dem internen Flash-Speicher ablegen und für wiederkehrende Aufgabestellungen zurückholen oder auf andere Geräte übertragen.


Kompensierte Ausgangsstufe

Die niederohmige, geregelte Ausgangsstufe des MR-PRO garantiert eine exakte Klemmenspannung über einen weiten Lastbereich. Abweichungen bei niederohmigen Lasten werden deutlich angezeigt.

MR-PRO oder MR2?

Der Minirator ist als leistungsfähiger MR-PRO Audio-Generator oder als MR2 mit reduzierter Funktionalität verfügbar.


  MR-PRO MR2
Generator
  • Ausgangspegel max.
18 dBu 8 dBu
  • Pegelgenauigkeit
+/- 0.2 dB +/- 0.5 dB
  • Ausgangsimpedanz
12.5 Ω 200 Ω
  • Klirrfaktor (THD+N) typisch
< -96 dB < -90 dB

 Messfunktionen
  • Phantomspeisung
-
  • Impedanz und Phase

  • Scheinleistung und Phase
    (für 100V Lautsprechersysteme)
-
  • Signalsymmetrie
-
  • XLR Kabeltester
-

 Signalformen
  • Sinus, Sweep und Chirp
  • Rosa und Weisses Rauschen
  • Delay- und Polaritätstestsignal
  • Eigene Signalformen (*.WAV)
-

Konfigurationen Speichern -
Stoßschutz  -
Handschlaufe, USB Kabel

Konfigurationen

Minirator


Minirator MR-PRO

Professioneller Audio-Signalgenerator
NTi Audio #: 600 000 310

Minirator

Minirator MR2

Audio-Signalgenerator
NTi Audio #: 600 000 300
