Digilyzer DL1

Digilyzer DL1 - Digital Audio Analyzer

Funktional. Praktisch. Einfach.

  • Digitaler Audio-Signalanalysator
  • AES3, S/PDIF, TOSLINK und ADAT
  • Channel Status Messung

Zubehör Anwendungen Spezifikationen

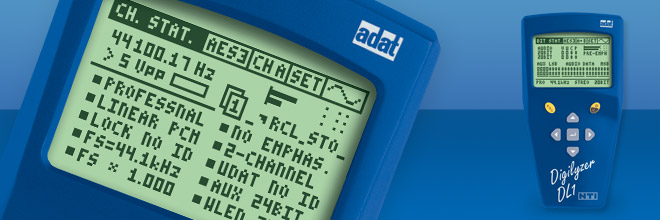

Der Digilyzer DL1 ist ein leistungsfähiger und einfach zu bedienender digitaler Audio-Analysator, der die Schnittstellen AES3, S/PDIF, TOSLINK und ADAT mit Abtastfrequenzen bis zu 96 kHz unterstützt. Mit den hilfreichen und zeitsparenden Funktionen wie der Integritätsprüfung, dem eingebauten Mithörlautsprecher, dem Event-Logger und der Audiolupe werden Abgleich, Überwachung und Fehlersuche an digitalen Audio-Schnittstellen massiv vereinfacht.

Auf einen Blick

  • Mithören digitaler Signale
  • Channel Status Messung
  • Träger-Signalmessung

Übersicht

Der Digilyzer hilft sowohl bei der Analyse diverser digitaler Audio-Parameter als auch bei der Fehlersuche:

  • Trägersignal-Informationen wie Pegel oder Abtastfrequenz
  • Channel Status Informationen wie z.B. PRO/Consumer Modus, Signaltyp etc.
  • Messung der Qualität des eingebetteten Audiosignals

Der eingebaute Integritäts-Test weist auf mögliche Inkonsistenzen hin, die zu Problemen führen können. Damit werden digitale Audiosignale transparent und Fehler lassen sich mit Hilfe des eingebauten Lautsprechers, des Event Loggers bzw. der Audio-Lupe einfach erkennen und beheben. Das Display des Digilyzers zeigt alle diese wichtigen Parameter auf einen Blick.

Messfunktionen

Channel Status

Digilyzer DL1 screen Channel StatusDer komplette Channel Status wird dekodiert und in einfach lesbare Texte nach den aktuellsten Richtlinien übersetzt. Die Trägersignal-Parameter sind in nahezu allen Messfunktionen sichtbar.


Bit Statistics

Digilyzer DL1 screen Bit StatisticsErlaubt das einfache Messen der tatsächliche Audio Auflösung, findet einfach hängende Bits und zeigt die Aktivität der Audio-Daten an. Die Channel Status Informationen werden parallel in der untersten Zeile angezeigt.


Ereignis (Event Logger)

Digilyzer DL1 screen Event LoggerSporadisch auftretende Fehler sind sehr schwer zu finden. Der Event Logger zeichnet jede Veränderung im Trägersignal, dem Channel Status wie auch im Audio Signal selbst auf und erzeugt einen Logbuch Eintrag.


Integritäts-Prüfung

Digilyzer DL1 screen Integrity CheckFalsche Status Informationen stören das Verhalten eines Gerätes unvorhersehbar. Der Integritätstest vergleicht den Channel Status laufend mit den gemessenen Signaleigenschaften und warnt den Benutzer bei Inkonsistenz.


Mithören

Digilyzer DL1 screen Audio MonitoringDas Mithören über den eingebauten D/A-Wandler und Lautsprecher bildet - neben allen Messfunktionen - eine der wichtigsten Funktionen. Automatische Verstärkungseinstellung und die Mute Taste runden die Funktionalität ab.


Oszilloskop

Digilyzer DL1 screen ScopeDas Oszilloskop zeigt das Audiosignal mit automatischer Triggerung und Bereichswahl im Zeitbereich. DC Offset Probleme und Polaritätsfehler werden so visualisiert. Ein ideales Werkzeug, um digitales Audio zu verstehen.


THD+N, Pegel, Frequenz

Digilyzer DL1 screen THD+NNeben dem Spitzenwert-Pegel kann der DL1 auch Effektivwert-Pegel und den Klirrfaktor mit Filterungen messen. Damit können A/D-Wandler sehr einfach und effizient auf ihre Funktionalität und Spezifikation überprüft werden.


Frequenz-Sweep

Digilyzer DL1 screen SweepDer DL1 triggert selbstständig auf Sweep-Sequenzen und zeichnet automatisch den Frequenzgang auf. Externe Quellen werden unterstützt. Nach der Messung stehen alle Resultate im Speicher zur Verfügung.


vu+PPM Meter

Digilyzer DL1 screen vu+PPMDie kombinierte Anzeige von vu + PPM Meter mit numerischem Maximalwertanzeige identifiziert Pegelprobleme und Übersteuerungen auf einen Blick. Der Echtzeit-Anzeige mit mehr als 40 Updates pro Sekunde entgeht nichts.

Konfigurationen

Digilyzer DL1

Digilyzer DL1

Digitaler Audio-Analysator
NTi Audio #: 600 000 200



Digilyzer DL1 mit MiniLINK (vorinstalliert)

Digitaler Audio-Analysator mit PC Software
NTi Audio #: 600 000 230
