Messlösung für Festinstallationen

Installed Sound & Evac Test Solution

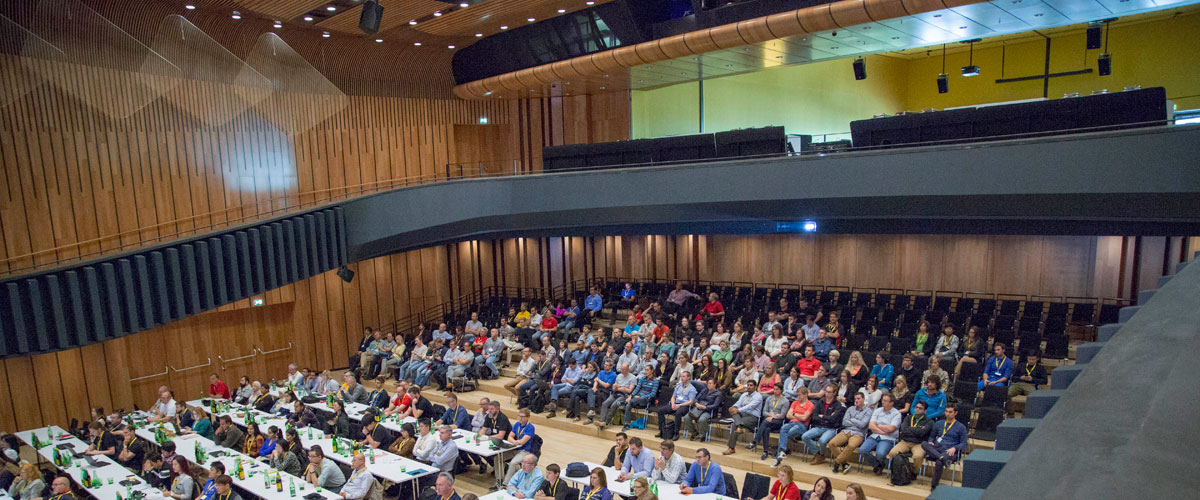

Eine gute Soundqualität und Sprachverständlichkeit sind die wichtigsten Faktoren für eine erfolgreiche Installation von elektroakustischen Anlagen bei öffentlichen Einrichtungen, Flughäfen, Bahnhöfen, Konferenzsystemen, Auditoriums und Stadien. Der Audiotechniker erhält ein professionelles Messsystem zur Verifikation von Audio-Installationen.

Auf einen Blick

  • Inbetriebnahme und periodische Systemprüfung
  • Fehlersuche von elektro-akustischen Anlagen
  • Prüfung der Systemspezifikationen

Funktionen

Der Audiotechniker erhält ein professionelles Messsystem zur Verifikation von Audio-Installationen. Fehler und Probleme lassen sich damit sehr effizient aufspüren und beheben. Das Set bietet die massgeschneiderte Lösung zur Inbetriebnahme und Wartung von Audio- und Akustikinstallationen in Kinos, Studios, Rundfunk, Konferenzräumen, wie auch für 100V Durchsage-Systeme. Damit können Sie eine akzeptable Sprachverständlichkeit für Notfalldurchsagen und eine gute Soundqualität erzielen.

“Hilfe, es brummt!”

Der MR-PRO Signalgenerator und der XL2 Audio Analysator bilden eine äusserst schlagkräftige Paarung für eine Vielzahl von Problemlösungen in Ihrer Installation. So erlaubt z.B. der MR-PRO die Verifikation der Phantomspeisung für Mikrophone. Der MR-PRO misst die Phantom Spannung von Mikrofonen, prüft XLR-Kabelverbindungen und misst die Impedanz von 100 Volt Lautsprechersystemen.


Polarität, Delay, Nachhall

Verwenden Sie den Minirator MR-PRO zusammen mit dem XL2 für eine detaillierte Analyse der Lautsprecher-Polarität in den verschiedenen Frequenzbereichen. Konfigurieren Sie Ihre Delay-Lines und prüfen die RT60 Nachhallzeit zur Optimierung des Sounds und der Sprachverständlichkeit.


Vorbereitung für exzellenten Sound

Verwenden Sie den XL2 Analysator um Beschallungsanlagen und Monitorlautsprecher einzumessen. Erzeugen Sie zuerst rosa Rauschen mit dem MR-PRO Signalgenerator und optimieren dann den Frequenzgang Ihres Systems mit dem XL2 Analysator. Der integrierte Referenz-Speicher hilft Ihnen, den Sound der rechten und linken Lautsprecher sowie der Monitorlautsprecher exakt aufeinander abzustimmen.


Sprachverständlichkeit STIPA bei Sprachalarmanlagen

Das optionale STIPA Messmodul erlaubt die Quantifizierung der Sprachverständlichkeit von Evakuationssystemen inklusive der Berücksichtigung von Hintergrundgeräuschen in den betroffenen Räumen. Zur detaillierten Analyse und weiteren Verbesserung der Sprachverständlichkeit misst der XL2 den Durchsagepegel, Frequenzgang, Nachhallzeit, Umgebungslärm und Verzerrungen.


100V Impedanz-Messung

Der Minirator MR-PRO misst die Impedanz, Phase und die Leistung der angeschlossenen 100 V Lautsprecher bei frei wählbaren Frequenzen. Das Messergebnis erlaubt die einfache und rasche Erkennung falsch angeschlossener oder defekter Lautsprecher.

Test, Eins, Zwei

Talkbox on Stand
NTi Audio TalkBox
Bei der Einstellung von Mikrofonen von PA-Anlagen oder Konferenzsystemen wiederholt ein Sprecher Phrasen wie: "Eins, zwei, drei" oder "Test - Test".

Die NTi Audio TalkBox vereinfacht und verbessert die Einstellung von Sprechermikrofonen. Mit einem Referenzsprachsignal wird ein Sprecher simuliert. Somit kann eine Person alleine die Grundeinstellungen der Mikrofone vornehmen. Zusätzlich erzeugt die TalkBox die Prüfsignale zur Frequenzganganpassung des Mikrofons und weiteren Optimierungen.

Die NTi Audio TalkBox generiert alle Testsignale zur professionellen Einstellung und Wartung von Konferenz- oder Telekonferenzsystemen. Typischerweise wird die TalkBox mit einem Stativ vor dem Sprechermikrofon positioniert.

Konfiguration

Exel Set for STI-PA Testing

Exel Set für Festinstallationen

enthält:

  • XL2 Audio und Akustik Analysator
  • STIPA Option für XL2
  • M4261 Messmikrofon
  • Minirator MR-PRO
  • ASD Kabel für XL2
  • Kabel Teststecker (MR-PRO)
  • MR-PRO 70/100V Schutz
  • 2x Netzteil
  • Exel Systemkoffer

Optional nach Bedarf:

  • NTi Audio TalkBox
    Akustischer Generator
  • Spektrale Grenzwerte Option
    zur Messung der Noise Curves
