Room Acoustics Reporter Software

Der Room Acoustics Reporter ist eine PC-Software zur Analyse der Nachhallzeit, von Spektren in Oktav- oder Terzauflösung, zur automatischen Erstellung von Messberichten u.v.m. Die Software unterstützt Akustiker und Experten bei der Visualisierung und detaillierten Auswertung von Messdaten, die mit dem Schallpegelmesser aufgezeichnet wurden.

Auf einen Blick

  • Nachhallzeit gemäss DIN 18041, ISO 3382, u.a.
  • Raumakustische Simulation (Sabine, Eyring)
  • Kundenspezifische Schallabsorber-Daten und Toleranzen
  • Analyse von Oktav- und Terzspektren sowie der Noise Curves
  • Erstellung standardisierter Messberichte

Analyse der Nachhallzeit oder des Geräuschspektrums

Die Room Acoustics Reporter Software ist das ideale Werkzeug zur Analyse folgender Messungen sowie zur Erstellung normgerechter Berichte:

  • Nachhallzeit
    • Vorher/nachher-Vergleich von akustischen Massnahmen
    • Evaluation des Einflusses schallabsorbierender Materialen
    • Vergleich von Messdaten mit wählbaren Toleranzen
  • Frequenzgangs-Spektrum RTA
    • Mittelung von Lärmspektren, die an verschiedenen Positionen aufgezeichnet wurden
    • Berechnung der Schallpegeldifferenz D zwischen zwei Räumen
    • Hintergrundlärm-Korrektur
  • Noise Curves, 1/12-Oktave und Cinema Meter XL2
    • Überprüfung von Messergebnissen mittels Toleranzdaten für eine Gut/Schlecht-Entscheidung
    • Automatische Konvertierung von 1/12-Oktavdaten in Terzbänder
    • Erstellung normgerechter Messberichte

Noise Curves in der Praxis

Mehr zu Raumakustische Messungen

Messdaten hinzufügen

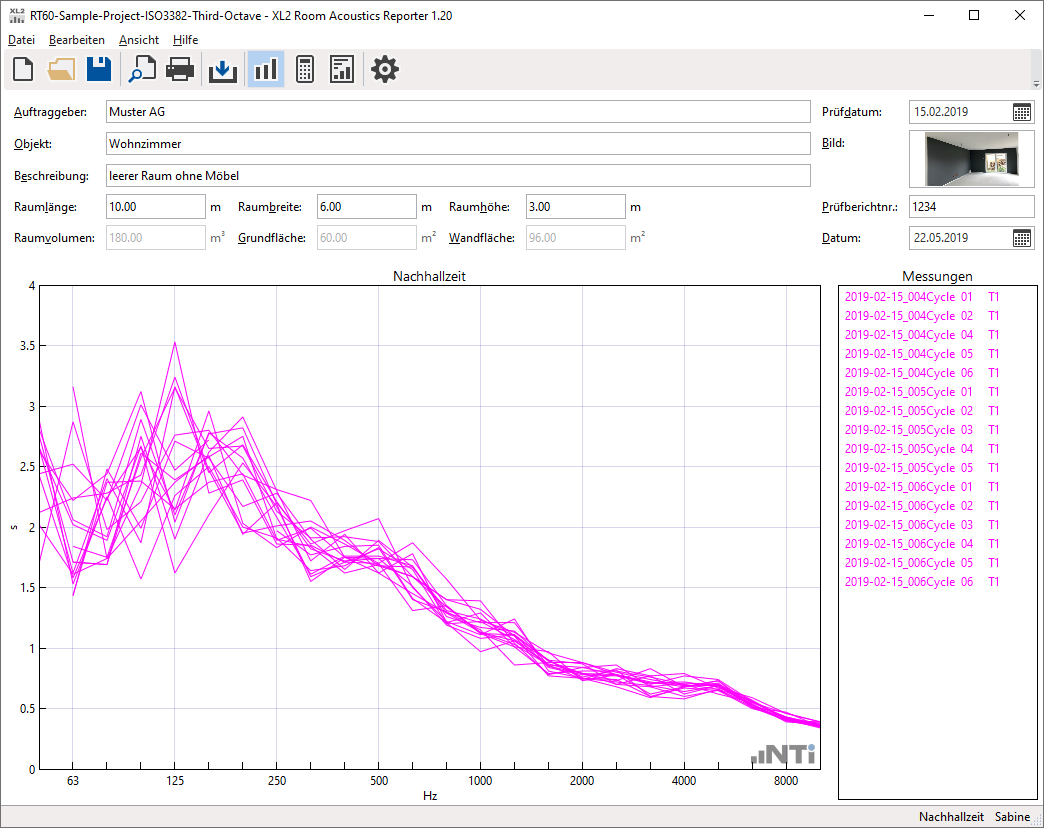

Importieren Sie Ihre Messdaten direkt mit drag & drop in die Software. Alle Ergebnisse werden automatisch dem entsprechenden Datensatz vor bzw. nach einer akustischen Massnahme im Raum zugewiesen.

Projector PRO XL View

Analyse der Messdaten

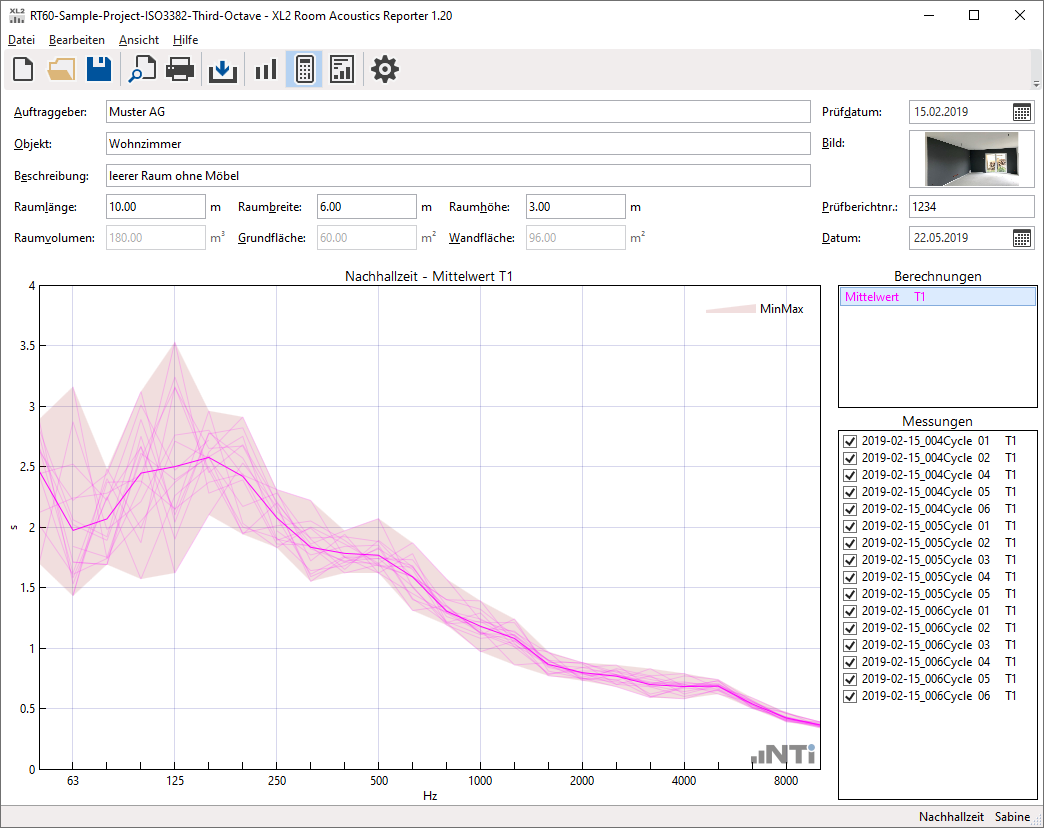

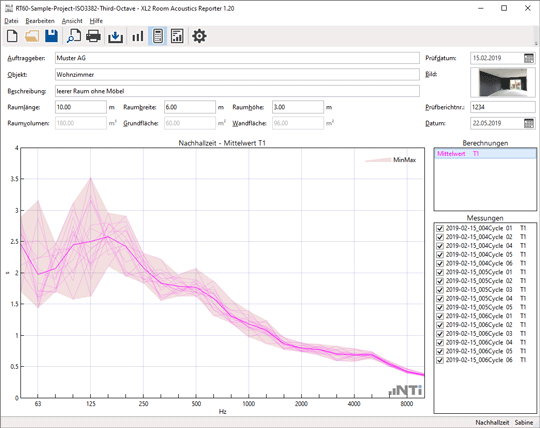

Überprüfen Sie bei Bedarf jede einzelne Messkurve; anschliessend berechnet die Software die mittlere Nachhallzeit das Raumes.

Projector PRO XL View

Ergebnisse

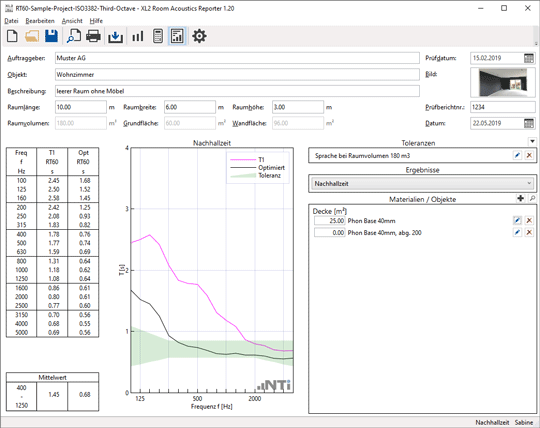

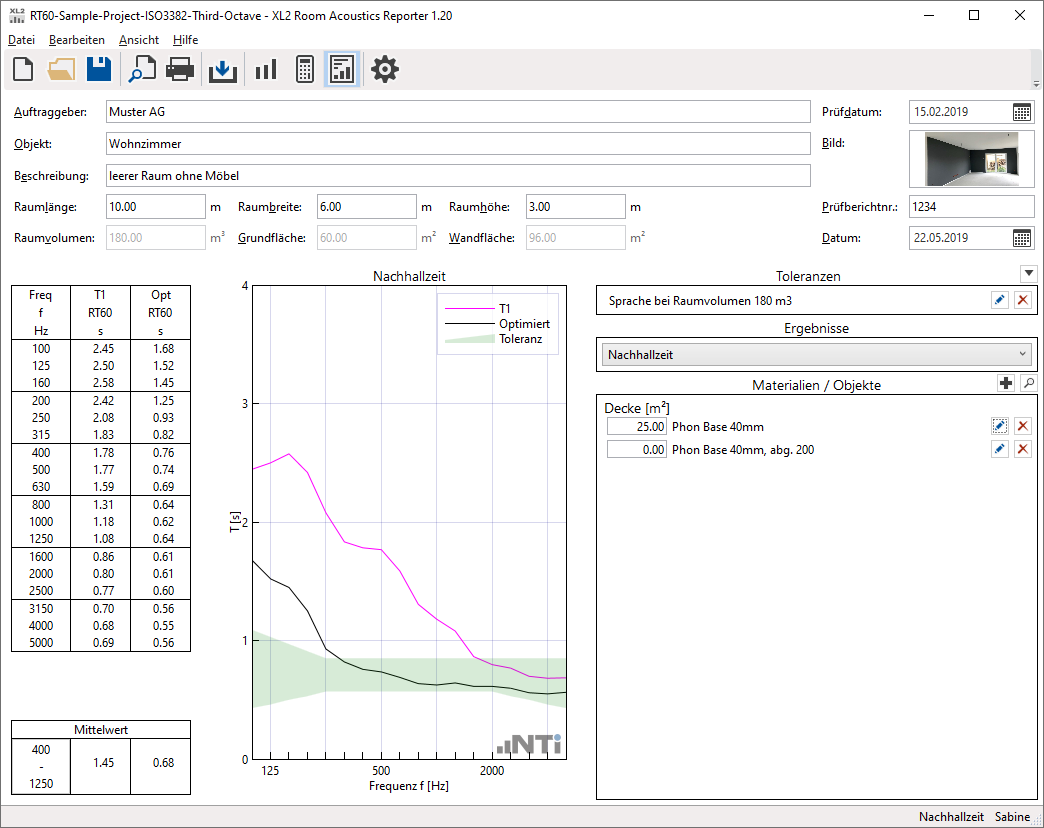

Der Room Acoustics Reporter stellt die gemittelten Nachhallzeiten in einer Tabelle sowie in einem Diagramm von 50 Hz bis 10 kHz dar. Gleichzeitig zeigt sie den Mittelwert (Tmid) des spezifizierten Frequenzbereiches an.

Projector PRO XL View

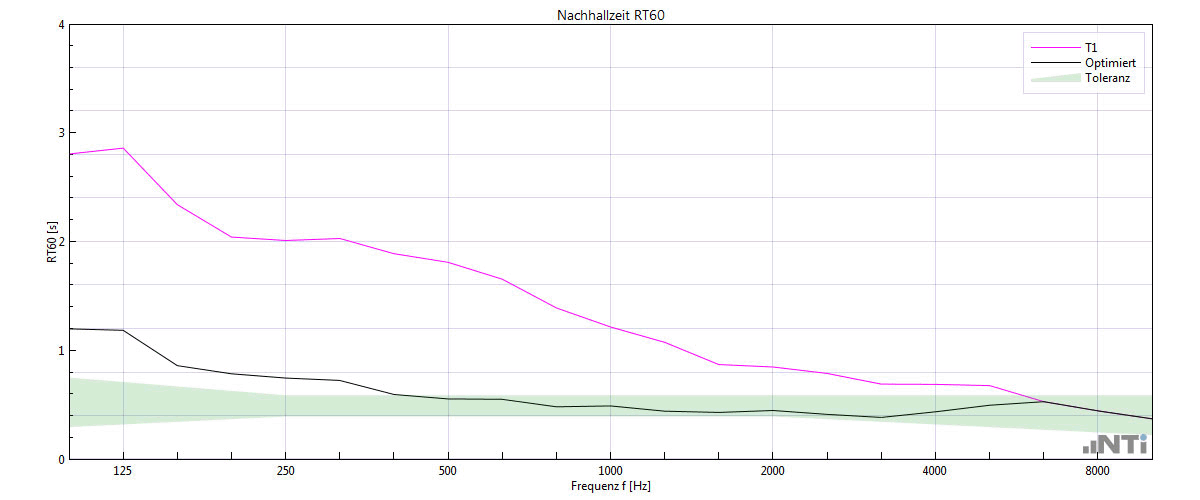

Die Room Acoustics Reporter Software ermöglicht es, den Einfluss von zusätzlichen, im Raum installierten akustischen Absorbern zu simulieren. Kundenspezifische Absorptionsgrade von Flächenabsorbern oder Objekten lassen sich in die Software importieren. Die Software berechnet die zu erwartende neue Nachhallzeit und die dadurch resultierende Schallpegeländerung im Raum. Zusätzlich präsentiert sie das A/V-Verhältnis und den mittleren Schallabsorptionsgrad im Raum. Die Simulation erfolgt gemäss der Formel von Sabine nach der Norm DIN EN 12354-6. Bei Räumen mit höherer Absorption kann die Simulation auch nach Eyring durchgeführt werden.

Messbericht

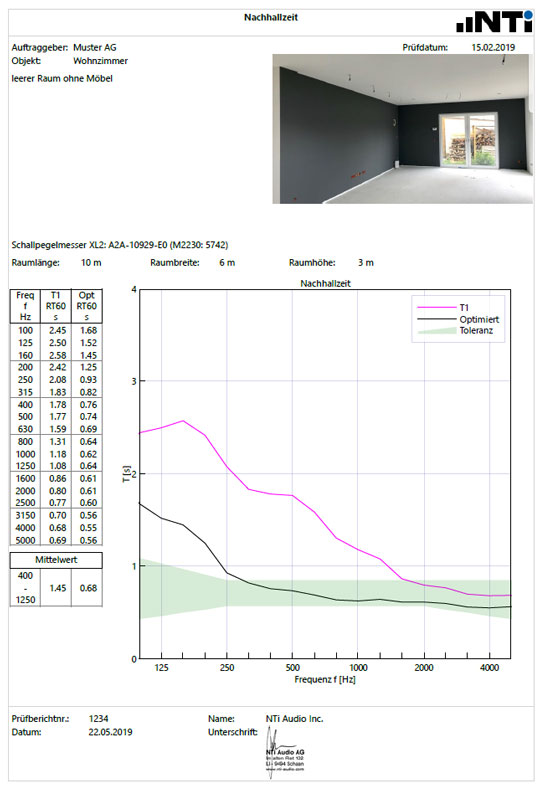

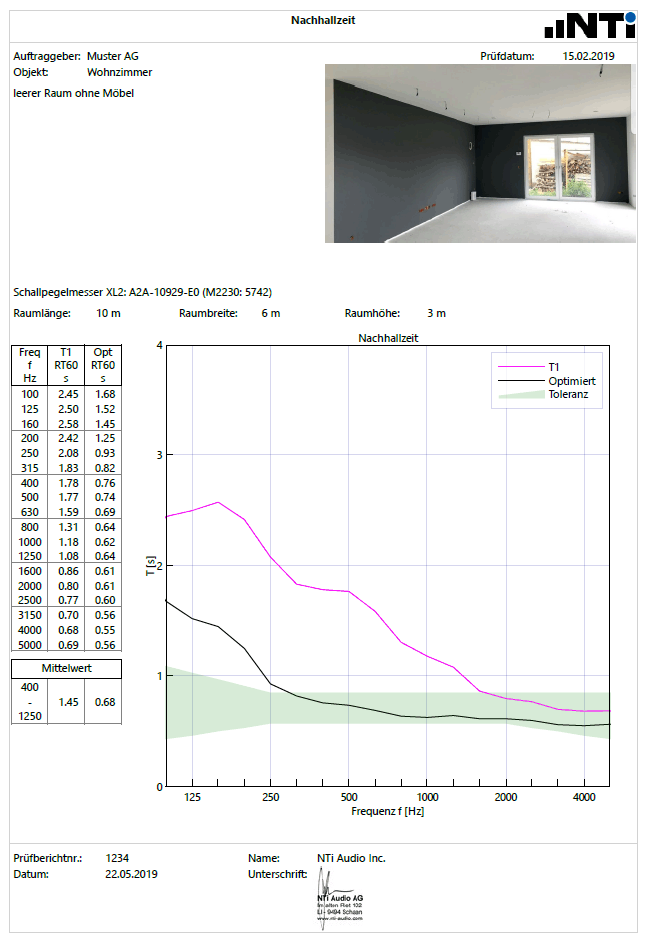

Ergänzen Sie die Messdaten mit den Projektbeschreibungen und drucken den standardisierten Bericht aus. Das Logo und die Unterschrift kann individuell gestaltet werden.

Room Acoustics Reporter Reporting

Frequenzgangspektrum

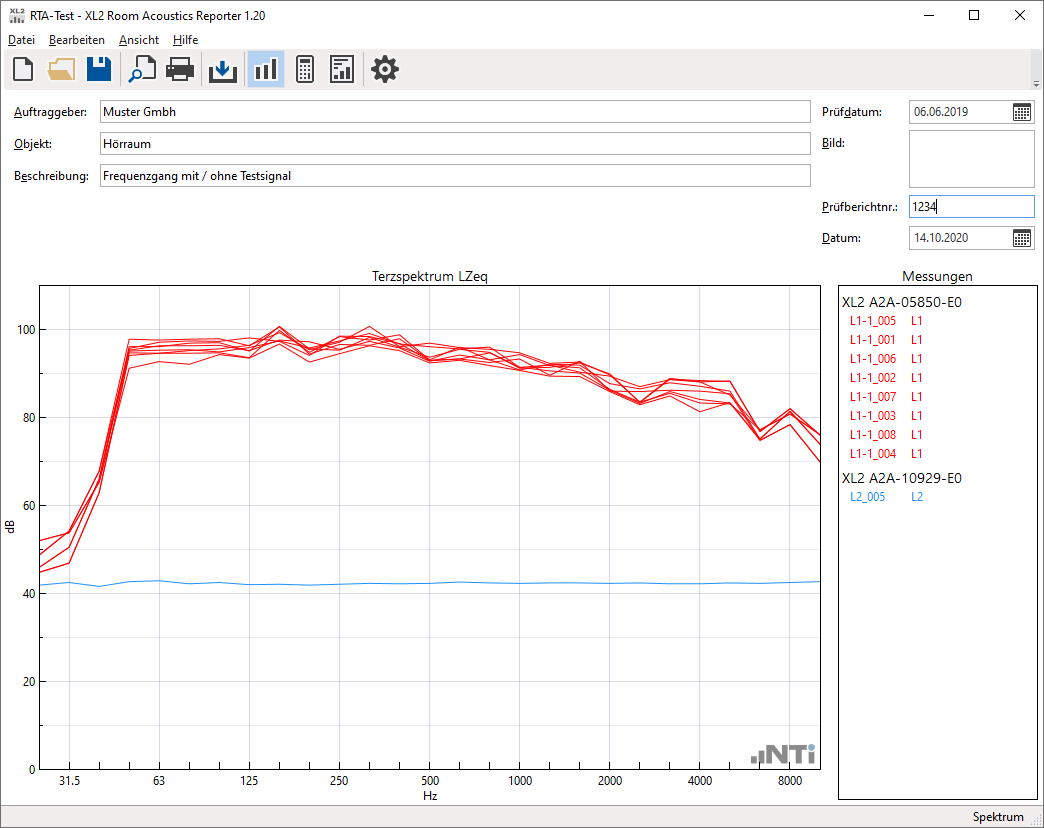

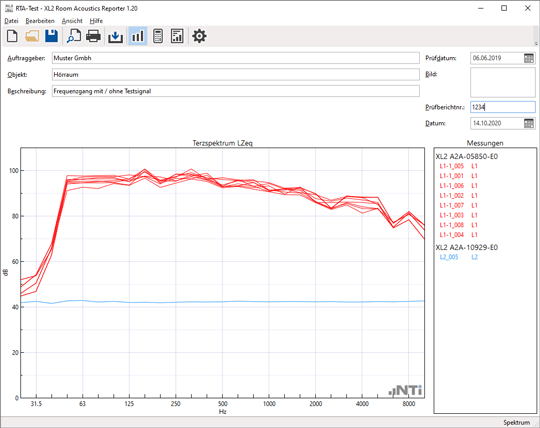

Der Room Acoustics Reporter berechnet den Mittelwert der importierten Oktav- oder Terzspektren und vergleicht das Ergebnis mit dem spezifizierten Toleranzbereich. Zusätzlich können Sie im Messbericht die Pegelsumme oder -differenz zweier Datensätze auswerten. Die Software unterstützt Messdaten der Messfunktion Spektrum (RTA) sowie der spezifischen XL2-Funktionen Noise Curves, 1/12 Octave und Cinema Meter.

Projector PRO XL View

Noise Curves

Room Acoustics Reporter bietet eine professionelle Lösung für die Erstellung standardisierter Noise Curve-Messberichte. Die Software berechnet das durchschnittliche Spektrum des Störgeräusches im Raum. Dieses kann mit dem Sollbereich - basierend auf der Nutzungsart des Raumes - verglichen werden. Die Software unterstützt Messdaten der Messfunktion Spektrum (RTA) sowie der spezifischen XL2-Funktionen Noise Curves, 1/12 Octave und Cinema Meter.

Projector PRO XL View



Room Acoustics Reporter erzeugt Noise Curve Messberichte nach den folgenden Normen:

  • Noise Criteria NC (ANSI/ASA S12.2-2019)
  • Room Noise Criterion RNC (ANSI/ASA S12.2-2019)
  • Noise Rating NR (ISO/R 1996-1971)
  • Grenzkurven GK (DIN 15996:2020)

Schallabsorptionsgrad

Die Normen ISO 354 und ASTM C423 spezifizieren ein Verfahren zur Bestimmung des Schallabsorptionsgrads von akustischen Materialien, die zur Verkleidung von Wänden und Decken benutzt werden, oder der äquivalenten Schallabsorptionsfläche von Einzelobjekten wie Möbelstücken oder Personen im Raum.

Projector PRO XL View

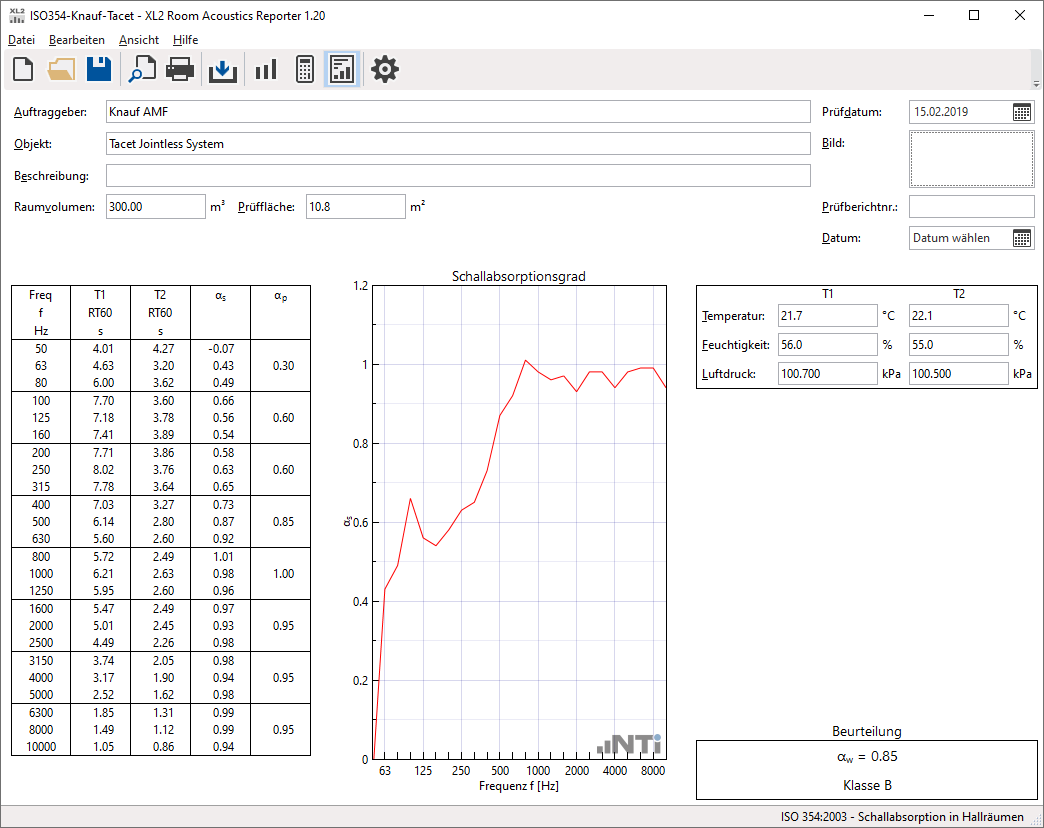

Die Nachhallzeit wird mit dem Schallpegelmesser mit und ohne Absorber im Raum gemessen. Basierend auf diesen Daten berechnet die Room Acoustics Reporter Software den Schallabsorptionsgrad gemäss ISO 354, ISO 11654 und ASTM C423. Der standardisierte Messbericht gibt zusätzlich die Schallabsorberklasse A-E und die Einzahlwerte NRC (noise reduction coefficient) und SAA (sound absorption average) an.



Jetzt Room Acoustics Reporter evaluieren

Gerne können Sie die Room Acoustics Reporter Software mit Demodaten testen. Der Room Acoustics Reporter ist eine frei verfügbare PC-Software. Der Datenimport vom Schallpegelmesser ist kostenpflichtig. Benutzer eines Mac-Computers können die Software auf einem virtuellen Rechner evaluieren.

Software herunterladen    Demo-Daten herunterladen

Systemanforderungen: PC mit Windows Vista, 7, 8.x, 10, 11

Downloads

Wunderbar, dass eine meiner Anregungen in der neuen Softwareversion 1.30 berücksichtigt wurde. Jetzt kann man die Nachhallzeiten auch manuell eingeben, wenn man mit anderen Messsystemen misst :)

Thomas Egger
www.dieklangschmiede.at

Die neue Room Acoustics Reporter Version wird bei uns verwendet und erleichtert die Übersicht der Arbeit wesentlich.

Wolfgang Spitzer
Design- u. Akustiksysteme

Seit einem Jahr benutze ich regelmäßig diese Software – nicht nur um die Nachhallzeit zu erfassen, sondern auch um den Einfluss raumakustischer Massnahmen abzuschätzen. Es ist ein großartiges Paket, das alle erforderlichen Werkzeuge und Berechnungen beinhaltet.

Michael Miller
Sound InVision, Denmark

Wie importiere ich Messdaten in die Room Acoustics Reporter Software?

Der Kauf des Room Acoustics Reporter 365 Abonnements berechtigt die Messdaten eines Schallpegelmesser für ein Jahr in die Software zu importieren. Gleichzeitig wird der Import von älteren Messdaten unterstützt. Alternativ ist eine Permanentlizenz für jeden Schallpegelmesser verfügbar.

Installation auf mehreren PCs

Die Software kann auf mehreren PCs installiert werden, und die importierten Messdaten lassen sich frei zwischen diesen Instanzen austauschen, sowie visualisieren und weiterverarbeiten. Dies ermöglicht es, die Messdaten innerhalb eines Teams oder mit dem Kunden für individuelle Analysen zu teilen.

Voller Funktionsumfang

Die volle Softwarefunktionalität wird durch die Installation der folgenden Optionen im Schallpegelmesser ermöglicht:

  • XL2 Erweitertes Akustikpaket
  • XL3 Erweiterte Raumakustik

Konfigurationen

Projector PRO kit

Room Acoustics Reporter 365

Jahresabonnement

Room Acoustics Reporter 365 Company

Jahresabonnement für 3 oder mehr Messgeräte

Room Acoustics Reporter Permanent

dauerhaft aktivierte Lizenz für ein Messgerät
