Test de qualité des haut-parleurs

La conception de l'Analyseur audio FX100 a été influencée par les exigences clés des essais de production : Flexibilité, rapidité et facilité d'intégration.

Flexibilité

Le concept de matériel évolutif permet de personnaliser le matériel FX100 en fonction des besoins individuels. Les options Plug-in offrent une flexibilité totale comme des canaux de mesure supplémentaires, des commutateurs d'entrée et de sortie ou des modules de mesure d'impédance. L'analyseur audio grandit avec l'application pour les lignes de production manuelles et entièrement automatisées.

Puissance compacte

Le FX100 avec le module d'impédance FX-SIP est un système de test de haut-parleurs très compact. Branchez un microphone M2010 et tous vos besoins en matériel sont satisfaits. Aucun amplificateur externe n'est nécessaire.

Vitesse de mesure

Les Fast GlideSweeps permettent d'obtenir tous les résultats de mesure pertinents à partir d'un stimulus court, généralement moins d'une seconde. Le FX100 a été optimisé pour l'immunité au bruit en usine et la production en grand volume. Le mode séquentiel permet  l'exécution automatique de séquences de mesure spécifiques au client, y compris la détermination bonne/mauvaise.

Facilité d'intégration

Le FX100 Audio Analyzer répond aux exigences du contrôle qualité  quant à l'utilisation du même instrument pour la R&D, l'inspection d'échantillons et sur le site de production. Les projets d'application individuels peuvent être transférés dans le monde entier pour une mise en place rapide.

Mesure de haut-parleurs PureSound™(en option)

Une technologie de mesure de pointe dévoile les paramètres de l'enceinte, y compris Rub&Buzz avec un seul stimulus. La technologie brevetée PureSound™ permet une caractérisation complète du haut-parleur avec une corrélation inégalée avec l'audition humaine. Deux haut-parleurs peuvent être mesurés en même temps! Le logiciel de production clé en main RT-Speaker est inclus dans PureSound™.

Automatisation

Toutes les données de mesure peuvent être enregistrées pour un contrôle détaillé de la fabrication. L'interface E/S numérique intégrée se connecte à des périphériques, tels qu'une pédale de commande ou une stack light.

Menu principal Logiciel RT-Speaker

Une simple lecture du résultat Bon/Mauvais ou une vue détaillée de tous les paramètres du haut-parleur mesuré est fournie à l'opérateur. L'intégration du système dans les lignes de production en grand volume existantes et la connexion aux contrôleurs hôtes est très simple. Les algorithmes de mesure brevetés ont été optimisés pour l'immunité au bruit en usine.

Les mesures peuvent être lancées par un bouton externe ou automatiquement lorsque le haut-parleur est connecté. L'interface d'E/S numérique FX100 intégrée peut être utilisée pour des opérations automatisées, telles que

• Communiquer avec un automate programmable
• Indication du résultat du test par l'intermédiaire d'une stack-light
• Déclenchement d'une mesure à l'aide d'une pédale de commande
• Actions externes avant ou après le test, indépendamment du résultat du test.
• Tri automatisé des échantillons BONS/MAUVAIS.
• Classement  individuel des différents échantillons MAUVAIS.

En savoir plus ....

Les tests sont effectués avec un GlideSweep logarithmique. Cette technologie garantit des résultats de mesure très rapides et précis. Le module FX-SIP avec son amplificateur de puissance intégré permet la connexion la plus simple possible. Un câble de raccordement à 4 fils avec câble de mesure intégré est fourni fin d'éviter des erreurs de mesure systématiques telles que l'impédance du câble.

Paramètres mesurés

En plus de la réponse d'impédance, une large gamme de résultats dérivés ou séparés peut également être calculée ou mesurée. Ainsi, la caractérisation électrique complète de l'appareil testé (DUT) peut être acquise en un seul cycle de test.

• Fréquences de résonance
• Paramètres Thiele/Small
• Résistance au courant continu

Haut-parleurs standards (faible impédance)

Les appareils de faible à moyenne puissance (transducteurs de téléphone portable, audio grand public, multimédia, automobile, etc.) sont couverts par le module FX-SIP. En plus de la fonctionnalité de mesure d'impédance, il fournit également un amplificateur audio intégré, offrant ainsi une solution de mesure très compacte et facile à utiliser. Le module FX-SIP convient aux enceintes jusqu'à 30 W en 2 Ω ou 4 Ω, ou jusqu'à 20 W en 8 Ω.

Les haut-parleurs de puissance moyenne à élevée (par ex. Pro-Audio, HiFi) sont couverts par le module FX-SIH, qui peut tester des haut-parleurs de 1 W à plus de 1 kW. Le FX-SIH nécessite un amplificateur de puissance externe dans la configuration de test.

Exemple de réponse d'impédance d'un haut-parleur de milieu de gamme:

Haut-parleurs 70 V /100 V

Avec le boîtier d'impédance RT-IB 100 V, le FX100 peut également mesurer la réponse en impédance des systèmes de haut-parleurs distribués 70 V / 100 V.

• Pour haut-parleurs jusqu'à 30 kΩ d'impédance nominale
• Résistance shunt sélectionnable : 1 Ω, 20 Ω ou 400 Ω
• Réponse d'impédance
• Fréquence de résonance
• Impédance à la fréquence de résonance

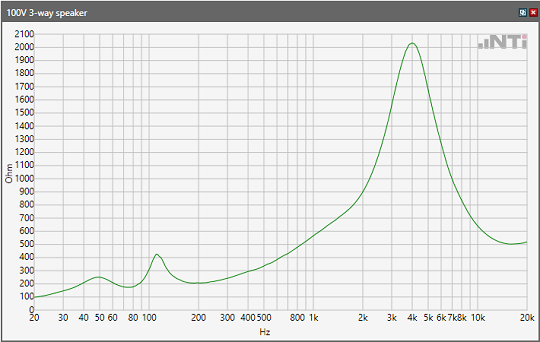

Exemple de réponse d'impédance d'un haut-parleur de 100 V:

Introduction à la mise en place et à l'exploitation d'une solution qui mesure le tracé polaire d'un haut-parleur.
