Módulos y Accesorios para el analizador FX100

Speaker Test Software (optional)

El sistema de prueba de altavoces PureSoundTM es una solución versátil con una detección de defectos excepcional y fiable. El análisis objetivo de Rub & Buzz se correlaciona al 100% con la audición humana. La duración típica del ciclo es de menos de dos segundos.

RT-Speaker Software Passed/Failed Testing



Parámetros de medición:

  • Respuesta en frecuencia
  • Factor de distorsión THD, THD 1N, k2-k35
  • Respuesta en impedancia
  • Frecuencias de resonancia f0
  • Nivel de presión sonora dBSPL
  • Polaridad
  • Defectos de rozamiento y zumbido con una perfecta correlación con el oído humano.
  • Thiele/ pequeños parámetros
  • Resistencia DC

Lea más sobre el tema

Microphone Test Software (optional)

El sistema de prueba de micrófonos ofrece pruebas extensas en un tiempo muy corto. El sistema está basado en el FX100 y es controlado por el software de PC “RT- Microphone FX”. Ofrece amplias mediciones para el control de calidad de componentes o productos complejos, como micrófonos de teléfonos móviles, auriculares o micrófonos de audio professional.

FX100 Microphone Test Software Passed/Failed Testing


Parámetro fundamental:

  • Mediciones precisas y fiables
  • Solución completa con interfaz de usuario flexible en alemán, inglés, chino, japonés o coreano
  • Tiempo de ciclos cortos, típicamenete <2 segundos
  • Ideal para investigación y desarrollo y pruebas de producción automatizadas
  • Arquitectura ampliable con interruptor de 2 canales para pruebas secuenciales de múltiples micrófonos
  • Fuente de alimentación de micrófono incorporada

Lea más sobre el tema

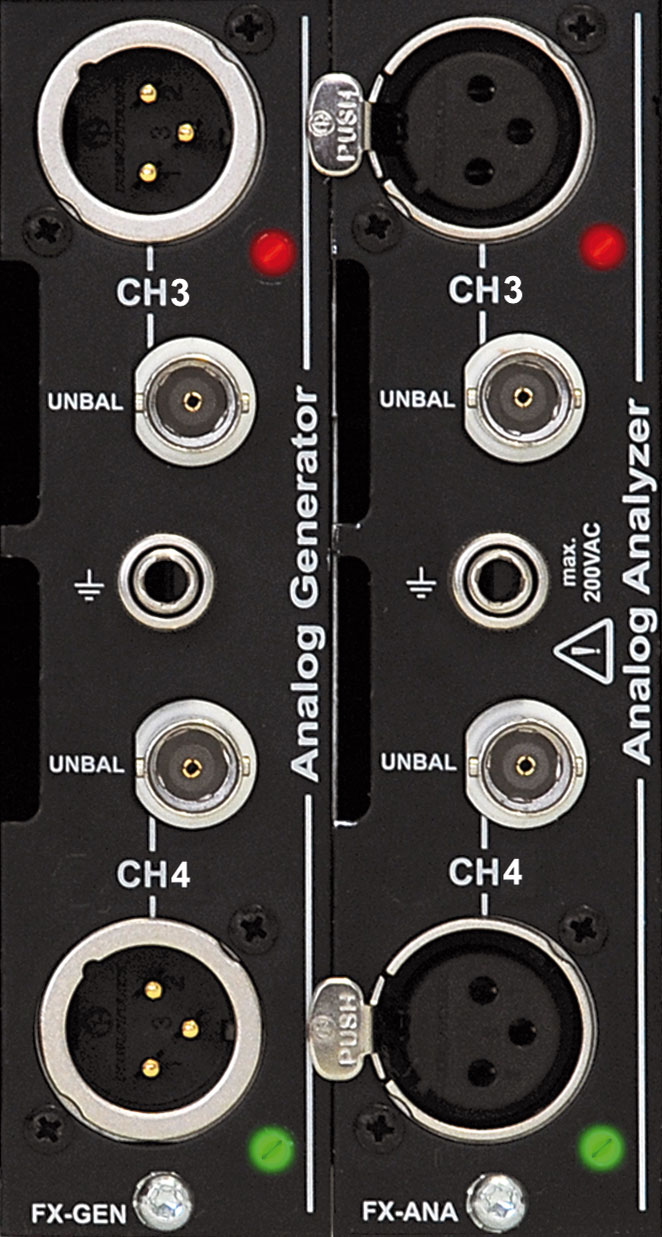

Extensión de canal 2 CH - > 4 CH

Channel Extension 2 CH -> 4 CH
Amplia la unidad de base del FX100 de 2 a 4 canales de entrada/salida configurables individualmente y utilizables en paralelo.

NTi Audio #: 600 060 010

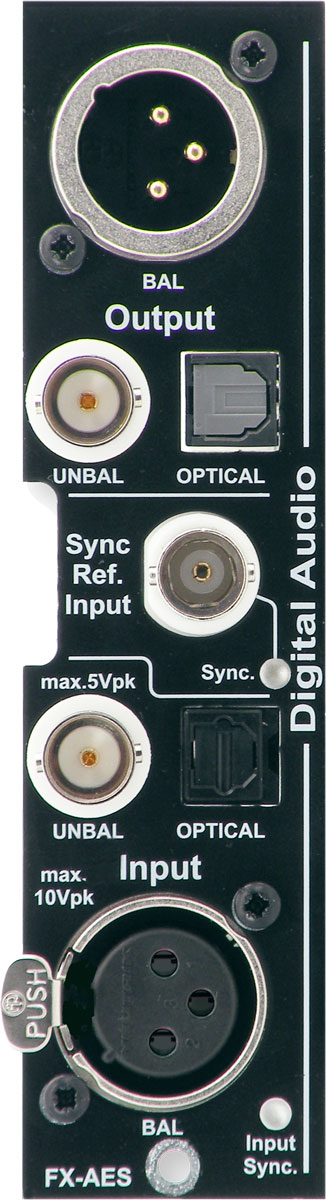

Digital Audio FX-AES

FX-AES Digital Audio
El módulo FX- AES amplía el FX100 con un generador y analizador de audio digital AES3. La entrada de sincronización permite la conexión del generador con una fuente de reloj externa.

Vías de acceso
  • XRL balanceado (AES- EBU)
  • BCN desequilibrado (S/PDIF)
  • TosLink óptico
  • Entrada de sincronización (BNC))
NTi Audio #: 600 060 024

Ficha del producto

Módulo de medición de amplificadores e impedancia FX-SIP

FX-SIP Speaker Impedance Power
El amplificador de potencia y sensor de corriente integrados permiten una prueba completa de uno o dos altavoces o del sistema completo. Resistencias (2* W o 1* 30W).

NTi Audio #: 600 060 022

Impedancia de altavoz FX-SIH

Impedancia de altavoz FX-SIH

Módulo para medir la respuesta de impedancia o flujo de corriente a través de un altavoz o una carga óhmica (25 mA a 10 A)

NTi Audio #: 600 060 021

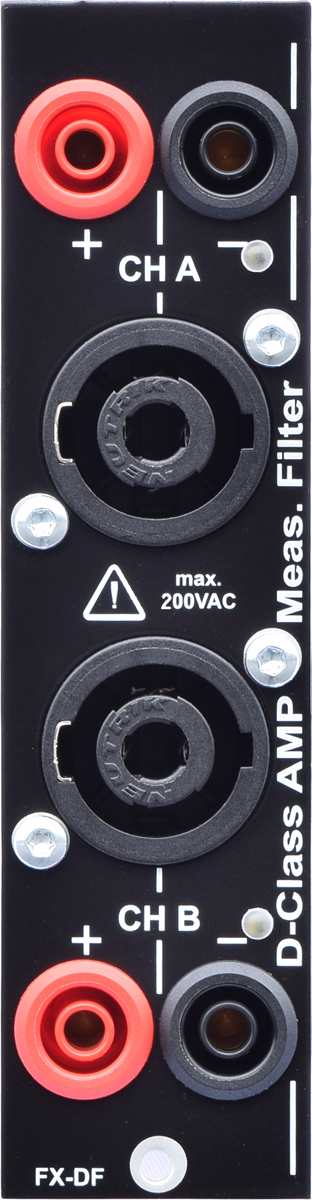

Filtro para Amplificador klase- D-FX-DF

Audio digital FX-AES
El módulo FX-DF contiene dos filtros analógicos que se conectan a la salida del amplificador bajo prueba. Una carga externa, que sustituye a la impedancia de altavoz en funcionamiento normal, se conecta al sistema de prueba a través de conectores banana. Dentro del FX100, las señales filtradas se conectan automáticamente al analizador .

Vías de acceso
  • Entradas SPEAKON de 2 patillas
  • Conectores banana para la carga externa
NTi Audio #: 600 060 026


Multiplexor de entrada FX-IS

FX-IS Input Switcher
Ampliación mediante 4 canales de entrada conmutados… Se pueden instalar varios módulos FX-IS, lo que permite implementar hasta 14 entradas conectadas en un FX100

NTi Audio #: 600 060 013

Multiplexor de salida FX-OS

FX-OS Output Switcher
Ampliación mediante 4 canales de salida conmutados . Se pueden instalar varios módulos FX-OS, permitiendo hasta 14 salidas de conmutación en un FX100.

NTi Audio #: 600 060 016

Caja de Bluetooth

Bluetooth Box
La caja de Bluetooth permite realizar mediciones en dispositivos de audio inalámbricos. Las señales Bluetooht se convierten respectivamente, a analógicas. La configuración se realiza con una aplicación de PC a través del USB.

NTi Audio #: 600 061 021

Ficha técnica del producto

Caja de interfaz de micrófono MEMS

FX100-Digital-MEMS-Mic-box

La caja de interfaz MEMS Mic convierte las señales de salida digitales de hasta ocho micrófonos MEMS en señales de audio analógicas.

Las señales de salida del micrófono en formato PDM de ½ ciclo son simultáneamente convertidas al D/A y luego medidas por el analizador FX100. El usuario puede ajustar la frecuencia de muestreo o activar el modo de calibración para ajustar el rango de entrada del analizador.

NTi Audio # 600 090 000

Datos del producto

Micrófonos de medición M2010/M2015

Measurement Microphone M2010 / M2015
Los micrófonos de medición M2010 y M2015 son potentes micrófonos de medición especialmente adecuados para aplicaciones en laboratorios de desarrollo, instalaciones de servicio o producción. Su diseño compacto lo hace predestinado para su uso en espacios limitados.

M2010 (24 - 145 dBSPL)
NTi Audio #: 600 040 010

M2015 (34 - 155 dBSPL)
NTi Audio #: 600 040 015


Lea más sobre el tema

Calibrador de sonido clase 1

Precision Calibrator 94/114 dB
El Calibrador de sonido clase 1 que funciona con pilas, se utiliza para calibrar micrófonos de medición de clase 1, sonómetros y otros equipos de medición de nivel sonoro. Como calibrador de micrófono preciso, genera una señal de referencia seleccionable de 94 o 114 dB a una frecuencia de 1 kHz. Señal de referencia de 94 o 114 dB a una frecuencia de 1 kHz.

NTi Audio #: 600 000 388

Product Data


Add the "1/4" Calibration Adapter" to fit 1/4” measurement microphones into the Precision Calibrator. NTi Audio #: 600 000 391

Acelerómetro (sensor de aceleración)

Vibration Sensor

Se ofrece una serie de acelerómetros piezoeléctricos uniaxiales para el análisis de vibraciones de los dispositivos sometidos a prueba. Las vibraciones pueden abarcar desde pequeñas desviaciones hasta fuertes impactos.

Los acelerómetros se pueden fijar al dispositivo sometido a prueba con un tornillo o con un imán, dependiendo del tipo seleccionado.


NTi Audio #:

  • Accelerometer A4580: 600 010 349
  • Accelerometer KS901MF: 600 010 347
  • Accelerometer A97100: 600 010 352


Product Data

Multiplexor de entrada FX-IS

Conmutador de entrada FX-IS
Ampliación mediante 4 canales de entrada conmutados… Se pueden instalar varios módulos FX-IS, lo que permite implementar hasta 14 entradas conectadas en un FX100.

NTi Audio #: 600 010 425

Datos del producto

Plataforma giratoria TT01

Turntable TT01
La plataforma giratoria TT01 permite la medición de programas polares de micrófonos, altavoces ligeros y productos similares. El TT01 controlado por USB es compatible con los paquetes de software Nti Audio apropiados, o puede programarse con una .NET API o una biblioteca de MATLAB.

NTi Audio #: 600 061 020

Product Data

100 V RT-IB Impedance Box

RT-IB Impedance Box
The 100V Impedance Box is tailored for the impedance response and resonance frequency testing of 70/100V speakers.

NTi Audio #: 600 010 395

Product Data

Soporte de montaje FX100

FX100 Rack Mounting
Soporte de montaje para audio FX100 simple o doble Analizadores en bastidor.

Rack Mounting (montaje en bastidor) para 1x FX100
NTi Audio # 600 061 005

Rack Mounting (montaje en bastidor) para 2x FX100
NTi Audio # 600 061 006

Sensor climático

FX100-Environment-Sensor
Sensor para medición Temperatura ambiente, humedad y presión de aire. Los datos recibidos se registran automáticamente y se utilizan, por ejemplo, para supervisar los parámetros del proceso.

NTi Audio #: 600 010 348

Ficha técnica del producto

Caja adaptadora de I/O digital Flexus

FX100-DIO-Adapter-Box
La caja adaptadora de I/O Flexus digital permite conectar dispositivos externos como un PLC, un interruptor de pie o una luz de señal al analizador de audio FX100.

NTi Audio # 600 061 017

Datos del producto

Interruptor de pedal

FX100-Footswitch
Las pruebas pueden activarse mediante el interruptor de pedal y la caja adaptadora de I/O Flexus.

NTi Audio # 600 061 018

Datos del producto

Señal de luz

FX100-Stack-Light
El analizador de audio FX100 navega la luz de señal externa a través de la interfaz de I/O digital integrada y la caja adaptadora de I/O Flexus. La lámpara de señalización ofrece los tres colores verde, naranja y rojo.

NTi Audio # 600 061 019

Datos del producto
