Control de calidad de micrófonos

Soluciones de test para micrófonos

La solución completa para micrófonos permite realizar pruebas exhaustivas en el menor tiempo posible. El sistema se basa en el FX100 y en el software RT-MicFX para PC. Soporta las funciones comunes de medición para el control de calidad de componentes de micrófonos o productos terminados, tales como micrófonos para teléfonos móviles, auriculares o micrófonos de estudio profesionales.

De un vistazo

  • Para el desarrollo y la producción
  • Resultados de medición precisos y repetibles
  • Duración típica del ciclo de prueba < 2 segundos

Visión general

Propiedades fundamentales:

  • Resultados de medición precisos
  • Solución completa con menú de navegación en alemán, inglés, chino, japonés o coreano
  • La duración más corta de la prueba, típicamente < 2 segundos
  • Adecuado para laboratorios de F&E o líneas de producción automatizadas- Arquitectura modular con dos canales de medición y multiplexores opcionales para la prueba secuencial de múltiples micrófonos
  • Fuente de alimentación phantom e ICP i incorporada

Solución integral

El concepto detrás del analizador de audio FX100 se centra constantemente en la producción: Flexibilidad, tiempo de medición corto y fácil integración en el sistema.

Flexibilidad

El diseño modular permite que el hardware del FX100 se adapte a requisitos específicos. Las opciones enchufables, como canales de medición adicionales, multiplexores de entrada y salida o módulos de medición de impedancia, contribuyen a la máxima flexibilidad. Por lo tanto, el analizador de audio está predestinado para su uso en líneas de producción tanto manuales como totalmente automáticas.

Velocidad de medición

Gracias al análisis ultrarrápido del GlideSweep, todas las mediciones relevantes pueden determinarse en un segundo. Esto hace que el FX100 sea especialmente adecuado para su uso en la producción en serie. El modo de secuencia también permite la ejecución automática de secuencias de medición específicas del cliente, incluida la clasificación de bueno/malo.

Fácil integración

El analizador de audio FX100 satisface las necesidades de control de calidad en laboratorios de F&E, control de entrada y producción. Una vez que un proyecto ha sido creado, puede ser transferido a cualquier punto del mundo en cuestión de segundos.

Automatización

Todos los resultados de las mediciones se registran como un protocolo de medición detallado. La interfaz de I/O digital integrada también permite la conexión directa de dispositivos periféricos como un interruptor de pedal o una pantalla de semáforo.

Software de prueba de micrófonos

Función de medición

  • Respuesta en frecuencia axial y lateral
  • Sensibilidad del micrófono
  • Factor de distorsión
  • Relación señal/ruido
  • Detección de defectos audibles
  • Patrón polar, diagrama polar
  • Polaridad

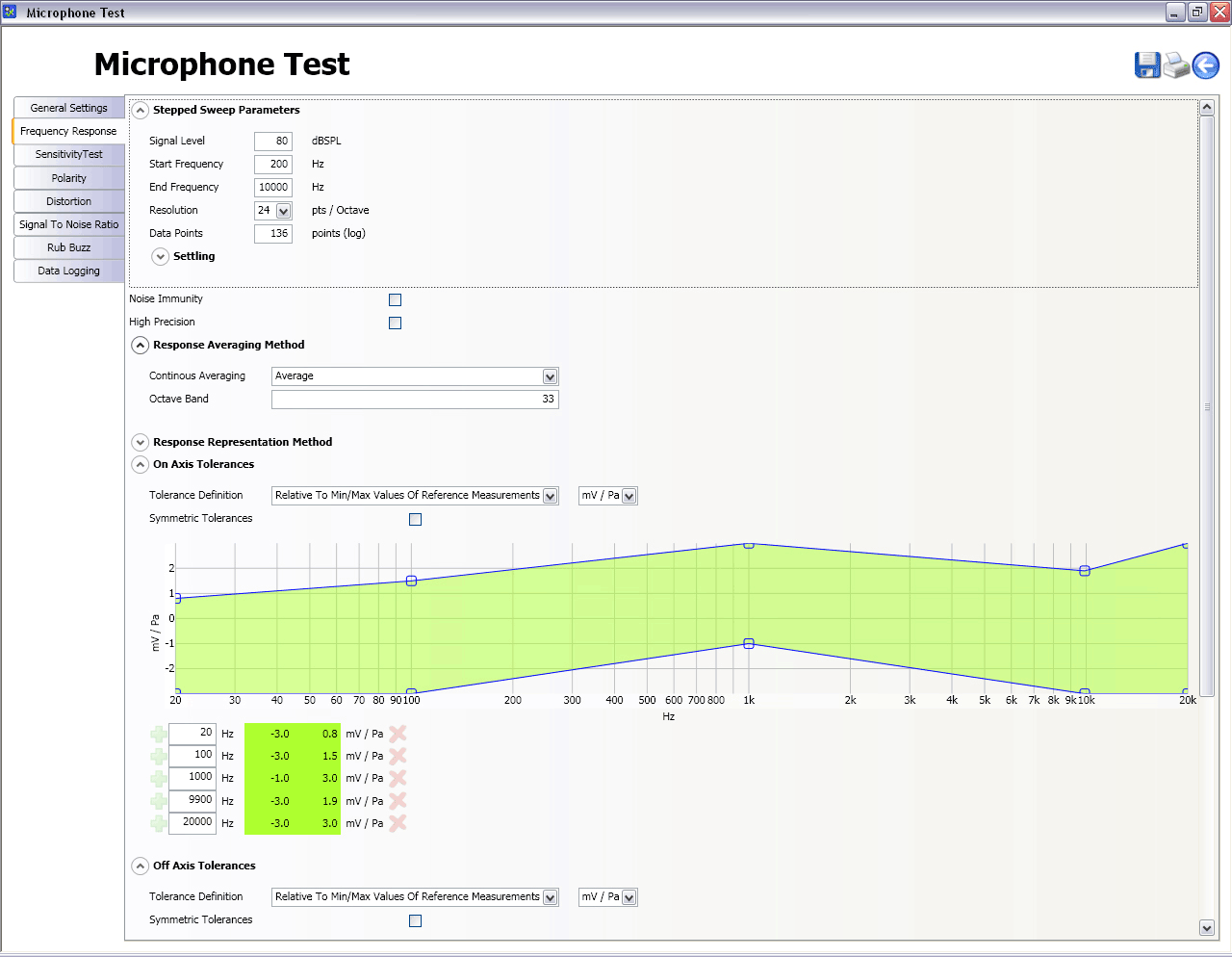

Definición de tolerancia

FX100 Microphone Test Software Project Setup


Grabación de los datos de referencia

FX100 Microphone Test Software Reference Mode

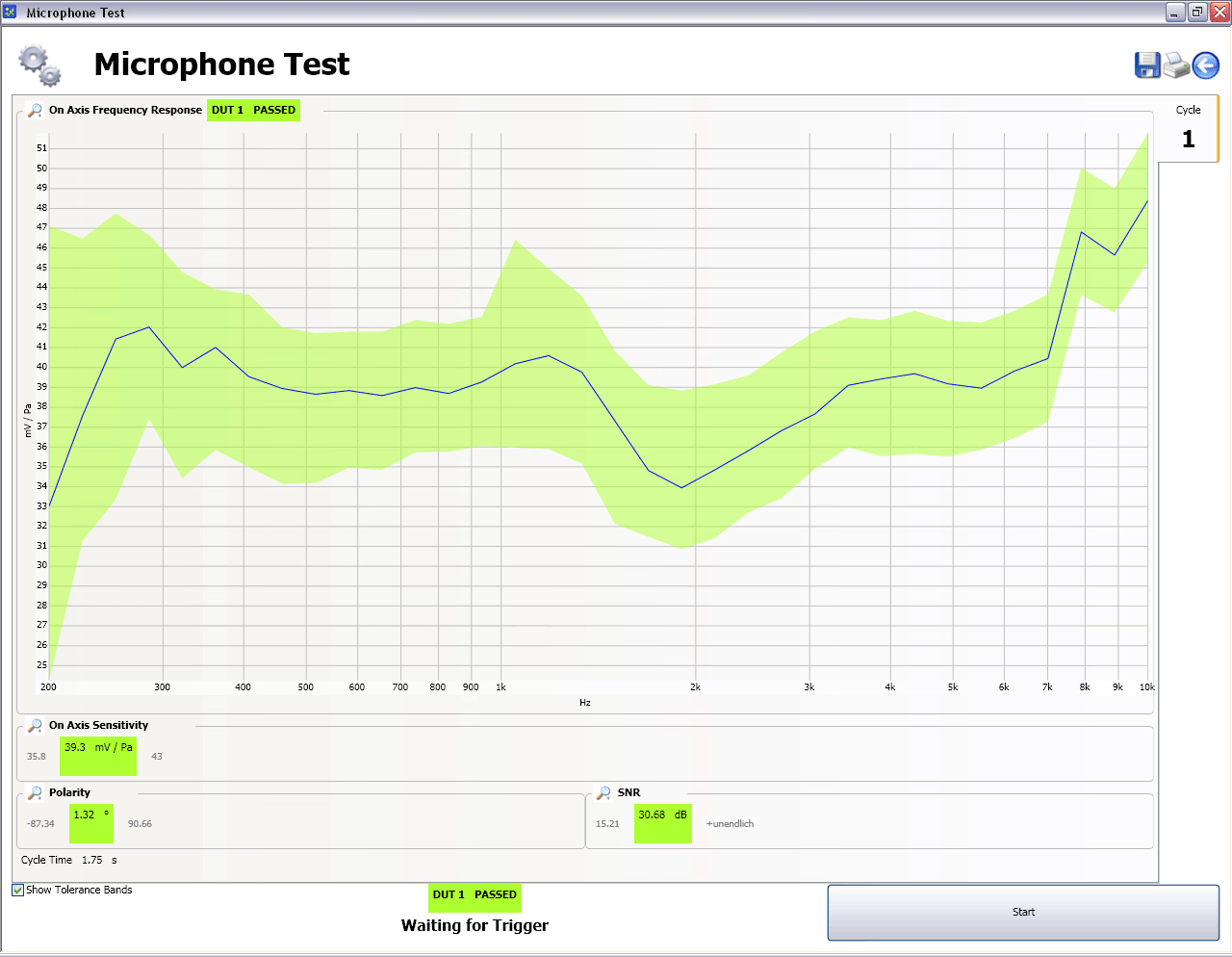

Medición buena/mala

>FX100 Microphone Test Software Passed/Failed Testing


Más…

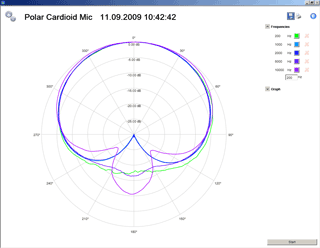

Diagrama polar

El análisis del diagrama polar y la plataforma giratoria de precisión NTi Audio completan el sistema de medición de micrófonos. El diagrama polar muestra la característica direccional del micrófono en función de la frecuencia de medición. Para obtener el máximo detalle, se puede ajustar una resolución de los pasos angulares de < 1°.

El sistema de prueba de audio FX100 genera una serie de señales ultracortas GlideSweep a lo largo de todo el ancho de la banda de audio de 5 Hz-80 kHz, y hace girar el micrófono que se va a probar hasta las posiciones deseadas entre los barridos individuales. El tiempo total de medición puede reducirse aún más moviendo sólo los primeros 180° y reflejando el resultado en la otra mitad del diagrama polar. Las opciones de visualización del diagrama también se pueden cambiar una vez finalizado el ciclo de medición.

FX100 Microphone Test Software Polarity Plot

Montaje/ Configuración de medición

Configuración de prueba para micrófono 1X

Configuración de prueba para micrófono 1X

Los micrófonos a probar se montan y miden individualmente en el banco de pruebas. La fuente de sonido se calibra de antemano utilizando un micrófono de referencia colocado temporalmente.

Procedimiento:

  • Calibración y ajuste del altavoz a través de un micrófono de medición de referencia M2010
  • Realización de pruebas de micrófonos utilizando la fuente de sonido calibrada

FX100 Configuration Two Microphone

Configuración de prueba con 1 probeta y 1 micrófono de referencia

En esta configuración, las muestras de prueba se prueban individualmente, mientras que el micrófono de referencia permanece instalado de forma permanente. La medición se realiza en relación con el micrófono de referencia, por lo que es inmune a las fluctuaciones de la temperatura ambiente o de la humedad.

Procedimiento:
  • Calibración y ajuste de la fuente de sonido a través del micrófono de referencia M2010 de NTi Audio instalado de forma permanente.
  • Realización de la prueba del micrófono con la ayuda de la fuente de sonido calibrada y el micrófono de referencia M2010

Pruebas secuenciales de micrófonos múltiples

Pruebas secuenciales de micrófonos múltiples

En esta configuración, varios micrófonos colocados simultáneamente son controlados y medidos uno tras otro a través de un multiplexor.

Procedimiento:
  • Calibración y ajuste de la fuente de sonido con ayuda del micrófono de medición de referencia M2010
  • Secuencia de prueba del micrófono realizada a través del interruptor de entrada IS-1002

Banco de pruebas con mesa giratoria para diagramas de polaridad

Banco de pruebas con mesa giratoria para diagramas de polaridad

Esta configuración permite la grabación del diagrama polar de un solo micrófono montado en una plataforma giratoria.

Procedimiento:
  • Calibración de la fuente de sonido a través de un micrófono de medición de referencia M2010 de NTi Audio colocado de forma temporal.
  • Registro automático paso a paso del diagrama polar con ayuda de la fuente de sonido calibrada y de la mesa giratoria

Descargas en inglés

Configuración

Flexus FX100 Audio Analyzer

Microphone Test System

Sistema de prueba de micrófonos

  • Analizador de audio Flexus FX100
  • Micrófono de medición M2010
  • Software RT-MicFX para PC


Opcional según se requierad

  • RT-MicFX Opción de patrón polar/direccionalidad
  • Caja de interfaz de micrófono MEMS
  • Sensor de clima
  • Calibrador de precisión 94/114 dB
  • Conexión de terminal IO digital
  • Semáforo (rojo/naranja/verde)
  • Interruptor de pedal
  • Ala de montaje en bastidor(Rack)
