Room Acoustics Reporter

Room Acoustics Reporter Software

El Room Acoustics Reporter es un software para PC para analizar el tiempo de reverberación, los espectros en resolución de octava o tercera octava, generar automáticamente informes de medición y mucho más. El software apoya a los acústicos y expertos en la visualización y evaluación detallada de los datos de medición registrados con el sonómetro XL2.

De un vistazo

  • Tiempo de reverberación según DIN 18041, ISO 3382, ISO 354 etc.
  • Simulación acústica de la sala según Sabine o Eyring
  • Datos y tolerancias de los absorbentes de sonido específicos del cliente
  • Análisis de los espectros de octava y tercera octava, así como de las curvas de ruido
  • Creación de informes de medición estandarizados

Análisis del tiempo de reverberación o del espectro de ruido

El software Room Acoustics Reporter es la herramienta ideal para el análisis de datos e informes de las siguientes mediciones:

  • Tiempo de reverberación
    • Antes/después de la comparación de las medidas acústicas
    • Adición de materiales absorbentes del sonido para la evaluación
    • Comparación con tolerancias específicas estándar
  • Espectro de respuesta en frecuencia
    • Promedio de los espectros de ruido registrados en varias posiciones de medición
    • Cálculo de la diferencia de nivel sonoro D entre dos habitaciones
    • Corrección de ruido de fondo
  • Curvas de ruido, 1/12 de octava y medidor de cine
    • Comprobación de los resultados de las mediciones utilizando datos de tolerancia para una decisión buena/mala
    • Conversión automática de datos de 1/12 de octava en bandas de un tercio de octava
    • Creación de informes de medición conformes a las normas

Cómo medir las curvas de ruido en una sala

Más información sobre las medidas acústicas de la sala

Añadir datos de medición

Deslice los datos de medición registrados directamente al software. Todos los datos de medición se asignan automáticamente al conjunto de datos correspondiente antes o después de una medición acústica en la sala.

Projector PRO XL View

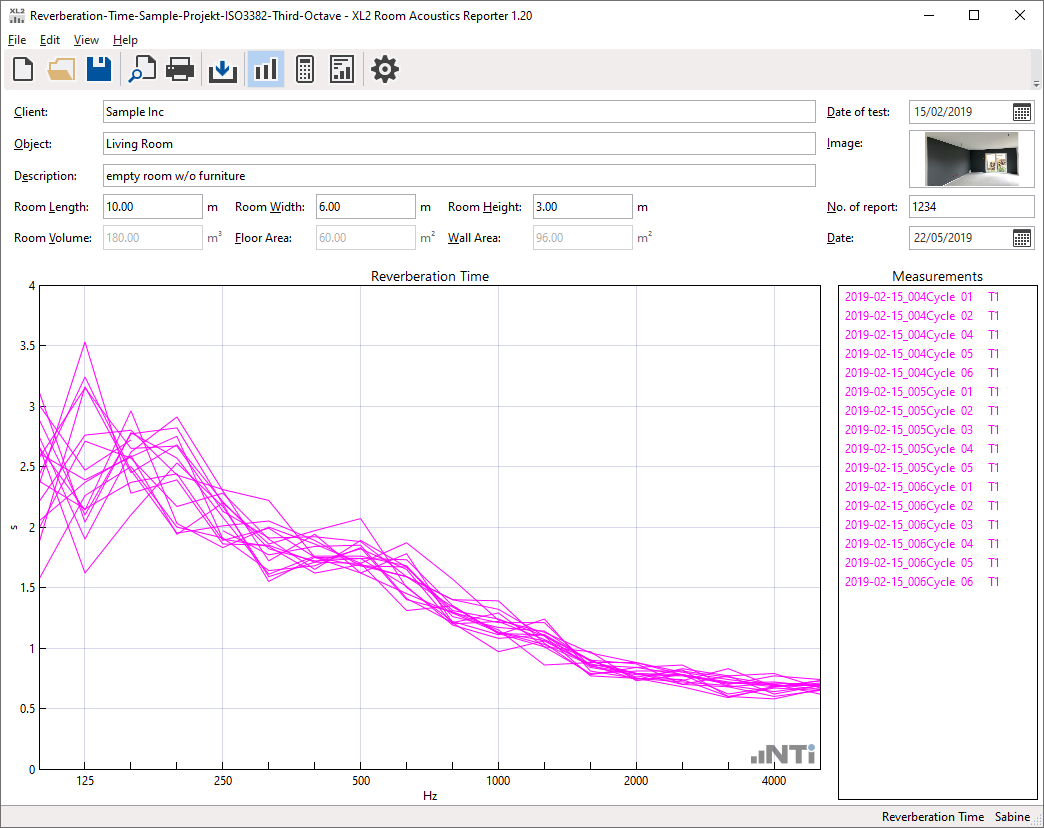

Análisis de los datos de medición

Evalúe los conjuntos de datos individuales para cada medición. El software presenta el espectro RT60 de cada caída de nivel individual en la sala.

Projector PRO XL View

Resultados

El Room Acoustics Reporter muestra los tiempos de reverberación promediados en una tabla y en un diagrama de 50 Hz a 10 kHz. Al mismo tiempo, muestra el valor medio de la gama de frecuencias especificada.

Room Acoustics Reporter



El software Room Acoustics Reporter permite simular la influencia de los absorbentes acústicos o de sonido adicionales instalados en la sala. Los coeficientes de absorción de los absorbentes de superficie o de los objetos pueden ser importados en el software. El software calcula el nuevo tiempo de reverberación esperado y el cambio de nivel de sonido resultante en la habitación. Además, presenta la relación A/V y el coeficiente medio de absorción de sonido en la habitación. La simulación se realiza según la fórmula de Sabine según la norma DIN EN 12354-6. Para habitaciones de mayor absorción, la simulación también puede realizarse según Eyring.

Informe de medición

Complete los datos de medición con las descripciones del proyecto e imprima el informe normalizado. El logo y la firma pueden ser diseñados individualmente.

Room Acoustics Reporter Reporting

Espectro de respuesta en frecuencia

El Room Acoustics Reporter calcula el promedio de los espectros de tercera octava importados y compara el resultado con un margen de tolerancia. Además, se puede visualizar la suma o diferencia de nivel de dos conjuntos de datos en el informe de medición. Se pueden importar los datos de medición de las siguientes funciones del XL2: RTA, Curvas de Ruido, 1/12 de octava y medidor de cine.

Projector PRO XL View

Curvas de ruido

El Room Acoustics Reporter ofrece una solución profesional para elaborar informes de medición de curvas de ruido estandarizados. El software calcula el espectro promedio del ruido de fondo en la sala. Este se puede comparar con el valor nominal, sobre la base del tipo de utilización de la sala. Los datos de medición de las siguientes funciones XL2 se pueden importar: RTA, curvas de ruido, octava 1/12 y Cinema Meter.

Projector PRO XL View

El Room Acoustics Reporter genera informes de medición de la curva de ruido según las normas siguientes:

  • Noise Criteria NC (ANSI/ASA S12.2-2019)
  • Room Noise Criterion RNC (ANSI/ASA S12.2-2019)
  • Noise Rating NR (ISO/R 1996-1971)
  • Grenzkurven GK (DIN 15996:2008)

Coeficiente de absorción del sonido

Las normas ISO 354 y ASTM C423 especifican un método para determinar el coeficiente de absorción del sonido de los materiales acústicos utilizados para cubrir paredes y techos, o el área de absorción de sonido equivalente de objetos individuales como muebles o personas en la habitación.

Projector PRO XL View



El tiempo de reverberación se mide con el sonómetro XL2 con y sin absorbentes en la habitación. Basándose en estos datos, el software Room Acoustics Reporter calcula el coeficiente de absorción del sonido según las normas ISO 354, ISO 11654 y ASTM C423. En el informe de medición normalizado se indica además el absorbente de sonido de clase A-E y los valores de un solo número NRC (coeficiente de reducción del ruido) y SAA ( promedio de absorción de sonido).



Evalúe a Room Acoustics Reporter ahora

Le invitamos a probar el software Room Acoustics Reporter con datos de demostración. Contáctenos para una evaluación con sus datos de medición del XL2. Room Acoustics Reporter es un software de PC gratuitamente disponible. La importación de datos desde el sonómetro XL2 está sujeta al pago de una tarifa.

Descargar software    Descargar datos de demostración

    Solicite la evaluación en la computadora on virtual

Requisitos del sistema: PC con Windows Vista, 7, 8.x, 10

Descargas en inglés

I have used the software for a year now and it’s used regularly, not just for reporting reverberation time but also in terms of projecting acoustic solutions. It’s a great software with all the tools and calculations needed.

Michael Miller
Sound InVision, Denmark

¿Cómo puedo importar datos de medición al software Room Acoustics Reporter?

Room Acoustics Reporter 365

La suscripción al software de acústica de la sala permite importar los datos de medición de un sonómetro XL2 al software durante un año. También se permite la importación de datos de medición más antiguos.

Opción de Acústica de la Habitación

Una licencia permanente está disponible como alternativa a la suscripción anual. La opción Room Acoustics Option permite la importación ilimitada de datos de medición en el software Room Acoustics Reporter PC. Después de instalar esta opción en el sonómetro XL2, los datos de medición registrados se pueden cargar en el software.

Instalación en varios PCs

El software puede instalarse en varios PCs, y los datos de medición importados pueden intercambiarse libremente entre estas instancias, visualizarse y procesarse posteriormente. Esto permite compartir los datos de medición dentro de un equipo o con el cliente para su análisis individual.

Funcionalidad completa

La funcionalidad completa del software se puede utilizar con las siguientes opciones instaladas en el sonómetro XL2:

  • Paquete acústico ampliado (activa la función para medir el tiempo de reverberación RT60 en el espectro de banda de tercera octava)
  • Room Acoustics Reporter 365 u Opción Room Acoustics

Configuraciones

Projector PRO kit

Room Acoustics Reporter 365

Abono anual


Opción de acústica de sala XL2

Opción de instalación permanente en el XL2
