22. agosto 2019

Nova solução para otimização da acústica de salas

Nova solução para otimização da acústica de salas

As características acústicas de uma sala devem ser adequadas para a finalidade da sala. Nas salas de aula, por exemplo, dificilmente é possível uma boa inteligibilidade da fala se o tempo de reverberação for muito longo, enquanto que para uma sonata de piano em uma sala de concertos, um tempo de reverberação mais longo pode ser mais eficaz para um som acústico agradável. Esses exemplos comuns mostram como é essencial ajustar o tempo de reverberação de uma sala para se adequar à aplicação planejada. O novo software para PC “Room Acoustics Reporter” da NTi Audio, em combinação com o alto-falante DS3 dodecaedro e o medidor de nível de som XL2, oferece a solução perfeita para cálculos de otimização do tempo de reverberação e relatórios abrangentes de acordo com a ISO 3382 e DIN 18041.

O tempo de reverberação de uma sala é um dos parâmetros mais importantes na acústica da sala. O uso pretendido da sala determina os requisitos de tempo de reverberação. Em uma sala de aula, por exemplo, dependendo do tamanho da sala, o tempo de reverberação deve estar entre 0,5 e 1,0 segundos para obter uma boa inteligibilidade da fala. Isso geralmente não é o caso, principalmente em edifícios escolares velhos, devido à falta de materiais absorventes. Em uma sala de concertos, um tempo de reverberação entre dois e três segundos é desejado para criar uma experiência auditiva calorosa e rica.

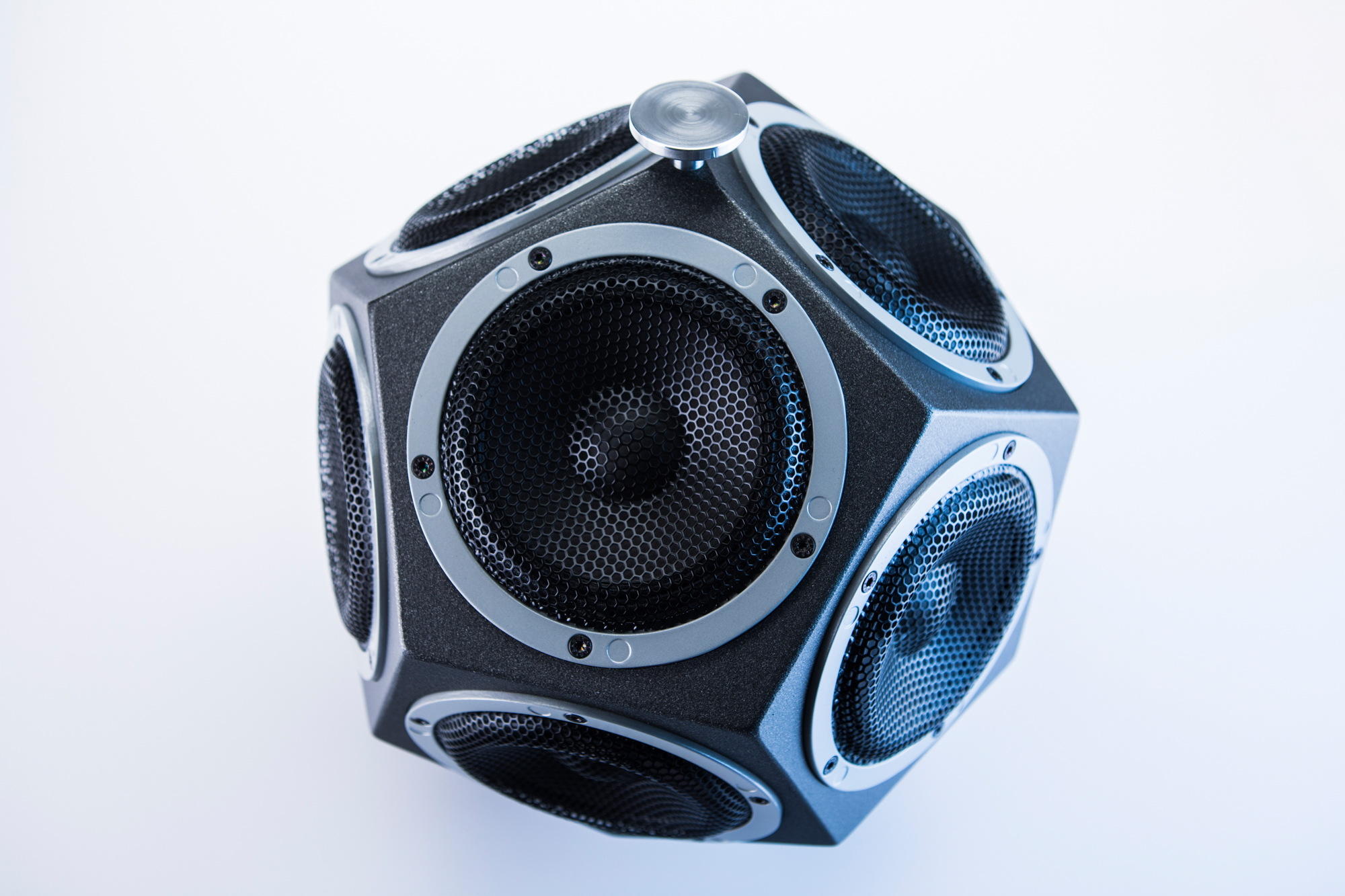

Fonte de som poderosa DS3
Para medições do tempo de reverberação em conformidade com o padrão, é necessária uma fonte de som com características omnidirecionais. A energia sonora deve ser irradiada uniformemente em todas as direções. Os padrões atuais de acústica de edifícios também exigem um espectro de frequência plano na faixa de frequência relevante. O alto-falante dodecaedro DS3 atende a esses requisitos ao fornecer alta potência sonora e, portanto, fornece um sinal de excitação perfeito para medições do tempo de reverberação.

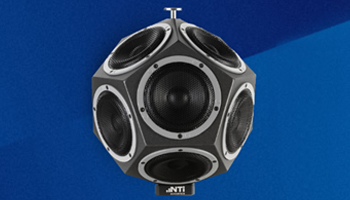

Alto-falante DS3 dodecaedro

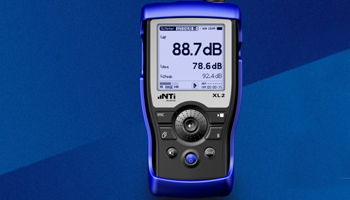

Medição do tempo de reverberação com o XL2
O medidor de nível de som XL2 fornece medições do tempo de reverberação em bandas de oitava de 63 Hz a 8000 Hz. Como muitos fabricantes de materiais de absorção acústica especificam as propriedades do material na resolução em oitavas, as folhas de dados e os valores medidos pelo XL2 se encaixam bem. Se for necessária uma medição do tempo de reverberação na resolução de 1/3 de oitava, o opcional "Extended Acoustic Pack" pode ser instalado no XL2 a qualquer momento. O XL2 aciona automaticamente quando detecta uma fonte de som de impulso ou ruído rosa intervalado. Ao gravar os tempos de reverberação, é possível alternar entre T20 e T30; esses dois tipos de análise diferem na redução de nível necessária para acionar uma medição.

XL2

Análise e Avaliação da Acústica de Salas

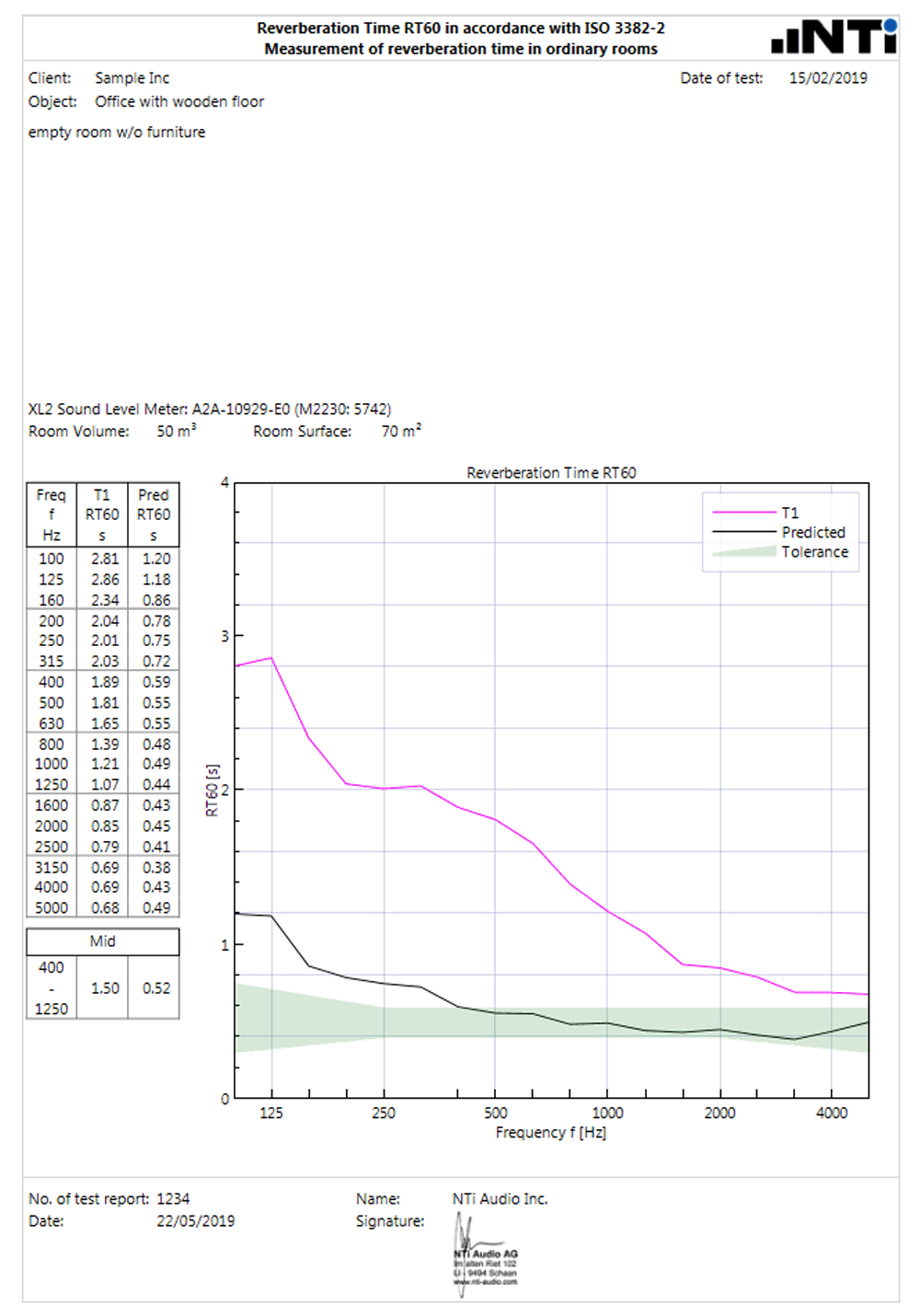

O Room Acoustics Reporter é um software de PC para criar relatórios de medição do tempo de reverberação. O resultado do teste RT60 também pode ser comparado imediatamente com uma faixa de tolerância; que é especificada de acordo com o volume do espaço reverberante e a finalidade da sala, de acordo, por exemplo, com a DIN 18041. Se o tempo de reverberação medido exceder a tolerância, o software permitirá a simulação com absorvedores adicionais. O tempo de reverberação corrigido é calculado imediatamente usando a fórmula de reverberação Sabine e mostrado no gráfico. Isso facilita a verificação da quantidade e do tipo de absorvedores que devem ser trazidos para a sala a fim de atender às especificações da sala.

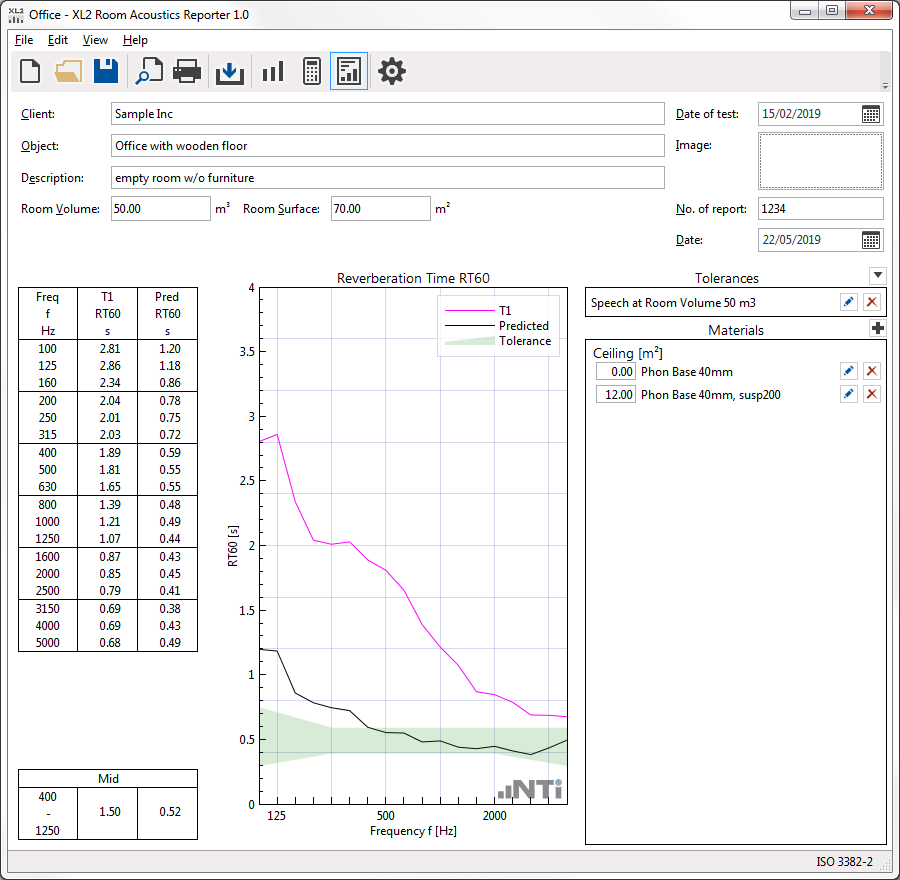

Software Room Acoustics Reporter

Os dados de absorvedores de diferentes fabricantes estão disponíveis
Para o cálculo da simulação descrito, os coeficientes de absorção sonora α a de absorvedores de vários fabricantes estão disponíveis para download e importação no Room Acoustics Reporter. A lista de absorvedores é atualizada constantemente assim que novos dados do absorvedor são disponibilizados pelos respectivos fabricantes. Além disso, você pode definir seus próprios materiais para um cálculo de simulação.

Instalação simultânea de software em vários computadores
O software "Room Acoustics Reporter" pode ser instalado em qualquer número de computadores. Para isto, a opção “Acústica de Sala” deve ser instalada no XL2 como uma licença permanente, ou como alternativa, o serviço de assinatura anual econômico "Room Acoustics Reporter 365" pode estar ativado. O software, incluindo dados de medição de amostra, está disponível para download para usuários registrados do XL2.

O Room Acoustics Reporter requer o firmware V4.20 ou superior no XL2. Se você estiver usando um XL2-TA calibrado com firmware mais antigo e quiser usar o software, entre em contato conosco. A detecção dos tempos de reverberação na resolução de 1/3 de oitava requer a opção Extended Acoustic Pack no XL2.
