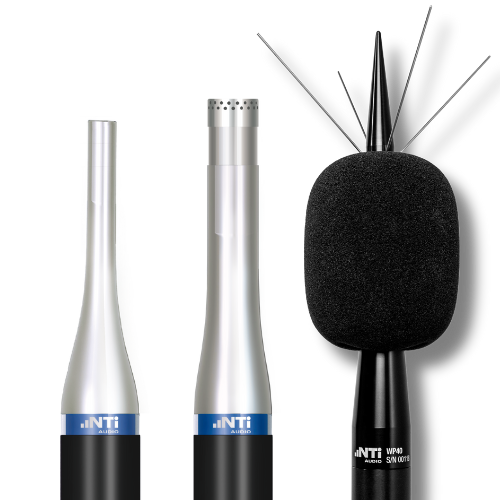

Microfones de medição

Precisos. Flexíveis. Robustos.

  • Certificados conforme classe 1
  • Microfones de medição de baixo custo conforme classe 2
  • Microfone de medição para uso exterior

Acessórios Dados Técnicos

Os microfones de medição são otimizados para uma resposta plana em freqüências na faixa de 5 Hz - 20 kHz. Vários modelos são disponíveis para medições do NPS até 155 dB. Todos os microfones de medição são omnidirecionais e alimentados por phantom power de 48V.

Os microfones para o medidor do nível de pressão sonora contêm uma ficha eletrônica de dados. Depois de conectar o microfone de medição, o XL2 e XL3 lê essa ficha e assim reconhece o tipo de microfone, a sensibilidade e os dados de calibração. Desta maneira, os microfones garantem resultados de medições corretos e precisos nas aplicações.

De relance

  • Microfones omnidirecionais de campo livre
  • Phantom power 48 VDC
  • Faixa de freqüência 5 Hz - 20 kHz

Resumo dos microfones de medição

Tipo
Conformidade com classe
IEC 61672
ANSI S1.4
 Cápsula do microfone Ruído intrínseco típico Nível máximo de pressão sonora @ fator de distorção 3%, 1 kHz Aplicação típica
M2230 Certificado conforme
classe 1		 1/2" removível 16 dB(A) 137 dBSPL
  • Ruído ambiental
  • Acústica de edifícios
  • Aplicações legais
M2340 Certificado conforme
classe 1		 1/2" removível 17 dB(A) 138 dBSPL
  • Ruído ambiental com
    autoteste do sistema (CIC)
  • Aplicações legais
M2211 Classe de resposta de frequência 1 1/2" removível 21 dB(A) SPL @
20 mV/Pa		 144 dBSPL
  • Ruído ambiental
  • Aluguel de PA
  • Calibração de cinemas
M2215 Classe de resposta de frequência 1 1/2" removível 25 dB(A) SPL @ 8
mV/Pa		 153 dBSPL
  • Medições de nível de
    som em níveis muito altos
M4262 Classe 2 1/4" fixo 32 dB(A) SPL @ 16
mV/Pa

140 dB SPL
  • Som ao vivo
  • Instalações
  • Radiodifusão
  • Ruído no local de trabalho
M2914 Classe de resposta de frequência 1 1/2" 6.5 dB(A) SPL 100 dB SPL
  • Medição de baixo ruído
M2010 Classe de resposta de frequência 1 1/2" removível 24 dB(A) 145 dB SPL
  • Produção industrial
  • Controle de qualidade
  • P&D
M2015 Classe de resposta de frequência 1 1/2" removível 34 dB(A) 155 dB SPL
  • Medições de nível de
    som em níveis muito altos

* A Faixa dinâmica especificada se estende do ruído de fundo inerente em dBA até o nível de pressão sonora do limite superior em dBZ.

Resumo dos micofones de ruído na área externa

Tipo
Conformidade com classe
IEC 61672
ANSI S1.4
 Cápsula do microfone Faixa dinâmica* Aplicação típica
M2230-WP Certificado conforme
classe 1		 1/2" removível 16-137
  • Monitoramento de ruído
    na área externa
M2340-WP Certificado conforme
classe 1		 1/2" removível 17-138
  • Monitoramento de ruído
    na área externa com autoteste
    do sistema (CIC)
M4262-WP Classe 2 1/4" correção 32-140



  • Monitoramento de ruído
    na área externa
  • Som ao vivo

* A Faixa dinâmica especificada se estende do ruído de fundo inerente em dBA até o nível de pressão sonora do limite superior em dBZ.

Microfones de medição para o medidor de nível de pressão sonora

Os microfones de medição são alimetados por phantom power de 48 V e contêm uma ficha eletrônica de dados. Depois de conectar o microfone de medição, o XL2 e XL3 lê essa folha e assim reconhece o tipo de microfone, a sensibilidade e os dados de calibração. Isso garante aos microfones resultados de medições corretos e precisos no aplicativo.

O pré-amplificador já está embutido no microfone, resultando em uma ampla faixa dinâmica e uma resposta plana em freqüência, além de um baixo ruído de fundo inerente, garantindo resultados precisos de medição. Os microfones de medição podem ser conectados ao medidor mediante um cabo do tipo ASD de 5 metros para medições em locais de difícil acesso ou para reduzir rreflexões acústicas. Os tipos M2230, M2211 e M2215 constituem uma combinação do pré-amplificador MA220 com a respectiva cápsula de microfone. A M2340 é formada pelo pré-amplificador MA230 com a respectiva cápsula de microfonee.

Características:

  • Microfones omnidirecionais de campo livre
  • Phantom power 48 VDC
  • Ficha eletrónica de dados instalada
  • Faixa de freqüência 5 Hz - 20 kHz
  • Resposta em frequência individual disponível como arquivo Excel
  • Opcional: certificado de calibração

Microfone exterior

Microfone de medições externas

Os microfones de medição externos oferecem uma solução de medição protegida contra intempéries para o medidor de nível de som, permitindo a aquisição de dados de ruído ambiental em aplicações externas. A caixa de polímero livre de corrosão, o para-brisa, a membrana repelente à água e o espigão anti-pássaros proporcionam excelente proteção contra chuva, vento, poeira e pássaros que possam pousar.

Os microfones de medição externos M2230-WP e M2340-WP atendem aos requisitos da Classe 1 conforme IEC 61672 e ANSI S1.4 para incidência sonora horizontal e vertical. Para conformidade com a incidência sonora horizontal, uma correção espectral é aplicada no medidor de nível de som associado. O microfone de medição externo M4262-WP atende aos requisitos da Classe 2 de acordo com essas normas.

Os microfones externos consistem em um microfone de medição e a respectiva proteção contra intempéries:

  • M2230-WP: M2230 + Proteção contra intempéries WP40-90
  • M2340-WP: M2340 + Proteção contra intempéries WP40-90
  • M4262-WP: M4262 + Proteção contra intempéries WP62

Características

  • Microfones de medição externos de Classe 1 e Classe 2 para incidência sonora horizontal e vertical conforme IEC 61672 e ANSI S1.4
  • Excelente proteção contra chuva e poeira (IP54), vento e pássaros
  • Construído com materiais livres de corrosão
  • Seção superior removível para facilitar a calibração do microfone
  • Montagem padrão em tripé, montagem em poste opcional
  • Proteção externa eficaz

O para-brisa de 90 mm protege o microfone de medição contra chuva e poeira, reduzindo o ruído induzido pelo vento. O design sem costuras da membrana repelente à água sob o para-brisa garante proteção perfeita contra chuva e poeira.

Recomendamos o uso de nossos cabos ASD de proteção contra intempéries:

  • 600 000 306 – Cabo WP ASD 5m com conector XLR fêmea IP65, para uso com WP40/WP62
  • 600 000 307 – Cabo WP ASD 10m com conector XLR fêmea IP65, para uso com WP40/WP62
  • 600 000 308 – Cabo WP ASD 20m com conector XLR fêmea IP65, para uso com WP40/WP62

Autoteste do sistema

O microfone de medição externo M2340-WP é habilitado para autoteste do sistema (CIC). Testes automáticos podem ser realizados pelo NoiseScout, a solução de monitoramento de ruído autônoma, em combinação com o medidor de nível de som. Isso garante operação confiável e medições precisas.

Design robusto / Calibração fácil

A seção superior da proteção contra intempéries é montada por encaixe e pode ser facilmente removida manualmente para a calibração do microfone de medição.

NTi Audio # 600 040 140

Microfone de Medição de Baixo Ruído M2914

O microfone de medição M2914 tem um nível de ruído residual par¬mente baixo de apenas 6,5 dBA e foi concebido para medições acústicas de níveis de pressão sonora muito baixos.

NTi Audio # 600 040 240
(requer adicionalmente o Adaptador ICP ASD, # 600 010 223)

Product Data



Microfone de medição para Analisador de Áudio FX100

M2010 e M2015 são microfones de medição de alta qualidade para aplicações de desenvolvimento, fabricação e serviços. Seu design compacto oferece a flexibilidade necessária, especialmente em espaços apertados.

Características:

  • Microfone omnidirecional de medição de campo livre de 1/2"
  • Phantom power 48 VDC
  • Faixa de freqüência 20 Hz - 20 kHzz
  • Incluindo certificado de calibração
  • Conexão de cabo destacável



Transferências e ligações

Gallery

Configurações

Microfone de Medição de Áudio




NTi Micro de Medição de Áudio NTi M2010 / M2015

M2230

Microfone de medição certificado Classe 1 com diafragma de metal para medições de acordo com IEC 61672 (verificável com TA opçõe)

M2340

Microfone de medição certificado Classe 1 com diafragma de metal para medições de acordo com IEC 61672; autoteste do sistema (CIC) possível.

M2211

Microfone de medição para uso universal com resposta de frequência de classe 1 e diafragma de metal

M2215

Microfone de medição para níveis de som altos (até 153 dB) com resposta de frequência de Classe 1 e diafragma de metal

M4262

Microfone de medição classe 2 de baixo custo para monitoramento de eventos, comissionamento e serviço de sistemas acústico-sonoros

MA220

Pré-amplificador de microfone compatível com todas as cápsulas de microfone padrão de 1/2 "

MA230

Pré-amplificador de microfone compatível com todas as cápsulas de microfone padrão de 1/2 ", autoteste do sistema (CIC) possível.

M2010

Desempenho estendido - Microfone de medição com resposta de frequência de classe 1

M2015

Microfone de medição de alto nível (153 dB) com resposta de frequência de classe 1

Configurações dos micofones de ruído na área externa

Microphone Weather Protection



M2230-WP

Microfone de medição externa de classe 1 de acordo com IEC 61672 com diafragma de metal.

M2340-WP

Microfone de medição externa de classe 1 de acordo com IEC 61672 com diafragma de metal; autoteste do sistema (CIC) possível; consiste em M2340 Microfone e WP30 Weather Protection.

M4262-WP

Microfone de medição exterior classe 2 de acordo com IEC 61672 e ANSI S1.4; consiste em Microfone M4262 e WP62 Weather Protection.
