Software de Teste de Microfone

A produção de microfones tem naturalmente uma taxa de erro. A triagem de dispositivos defeituosos em um estágio inicial de produção é importante para aumentar o rendimento geral, reduzir o desperdício de material e otimizar a qualidade dos produtos fabricados. Importante para um sistema de teste de microfone moderno e de última geração são a reprodutibilidade, automação, velocidade e simplicidade. O Analisador de Áudio FX100 oferece a solução de teste de microfone.

Funções de medição:

• Resposta de frequência no eixo, fora do eixo.
• Sensibilidade
• Distorção
• Rácio sinal-ruído S/N
• Detecção de imperfeições audíveis
• Directividade, gráfico polar
• Polaridade

A calibração automática (ou seja, a equalização do altifalante de referência) é efectuada com o microfone de medição NTi Audio M2010. A partir daí, o "modo de aprendizagem" inteligente simplifica a definição de tolerância, alimentando o sistema com um conjunto representativo de uma ou mais "amostras douradas". A gestão flexível da tolerância deriva automaticamente da sua tolerância Critérios de aprovação/rejeição. O sistema também suporta até cinco clusters de qualidade diferentes, que podem ser definidos pelo utilizador, tais como "Excelente", "OK", "Aceitável", "Classe 3" e "Rejeitar". Isto permite ao fabricante distinguir entre classes de qualidade.

A integração do sistema em linhas de produção existentes e a ligação a controladores host é muito simples. O tempo de ciclo de teste extremamente curto permite ao sistema de teste de microfone lidar facilmente com linhas de produção de alto volume.


Os algoritmos de medição patenteados foram otimizados para a imunidade a ruídos de fábrica. Isso maximiza o rendimento da linha de produção e permite que os mesmos testes de medição usados em P&D sejam aplicados ao chão de fábrica. No modo de produção, os resultados das medições são comparados com as tolerâncias definidas. Os resultados individuais de cada parâmetro medido são resumidos em uma classe de resultados aprovados/reprovados. A medição pode ser desencadeada por

• Operador, usando o teclado
• Leitor de código de barras de números de série
• DIO Entrada (por exemplo, sinal de disparo do PLC ou interruptor de pé)

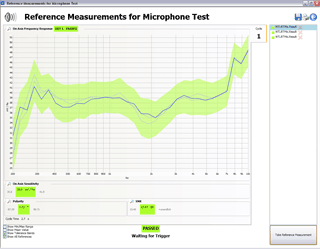

Os resultados da medição são mostrados na tela do PC, indicados na Saída de E/S digital (por exemplo, luzes vermelhas/verdes ou bin-sorter) e diretamente registrados em um relatório do Microsoft Excel.


A análise de gráfico polar com a mesa giratória (turntable) de precisão NTi Audio complementa o sistema de medição de microfone para uma solução tudo-em-um. O diagrama polar exibe a característica direcional relacionada à frequência de medição do microfone. Para uma análise detalhada, os ângulos de medição podem ser configurados para uma resolução menor que 1°.

O Analisador de Áudio FX100 de alta velocidade gera uma série de sinais rápidos de varredura, cobrindo toda a faixa de áudio de interesse, e a mesa giratória (turntable) TT01 gira o microfone para os ângulos configurados entre as varreduras. O tempo de medição pode ser reduzido pela metade, escolhendo o modo de 180 °, que espelha a imagem polar. Os gráficos polares podem ser ajustados após a medição concluída, portanto, o sistema de teste de microfone oferece flexibilidade total para o pós-processamento.
