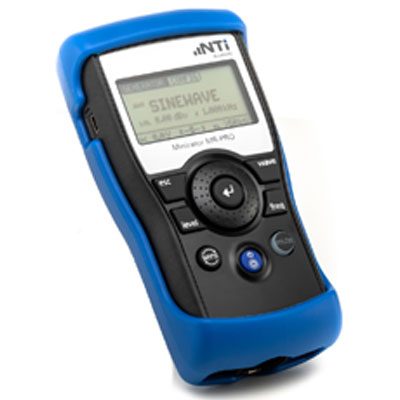

Minirator MR-PRO / MR2

Funcional. Preciso. Em conta.

  • Gerador de sinais de áudio
  • Medidor de impedância (MR-PRO)
  • Verificador de cabos XLR (MR-PRO)

Acessórios Aplicações Dados técnicos

O MR-PRO é um gerador poderoso de sinais para usuários profissionais. O dispositivo gera sinais de teste de áudio da mais alta qualidade, por exemplo senos, ruído rosa e branco, sinais especiais para testes da polaridade e do atraso do sinal, além de diversos tipos de varreduras. Uma coleção de arquivos wav fica armazenada na memória flash interna e é disponível a qualquer momento. Você também pode carregar os seus sinais de teste pessoais ao dispositivo e tocá-los dele.

Pontos-chave

  • Fácil de usar
  • Rápido e preciso
  • Ampla escolha de funções

Resumo

Além da geração abrangente de sinais de teste de áudio, o MR-PRO Minirator exibe continuamente a impedância de saída, o balanceamento da carga e a alimentação phantom. Essas funções de medição e o teste integrado de cabo ajudam na solução rápida de problemas e na manutenção de instalações.

O MR2 Minirator é uma versão mais simples do MR-PRO com funcionalidade reduzida. Ambos os geradores são ferramentas indispensáveis para a verificação e manutenção de instalações eletroacústicas.

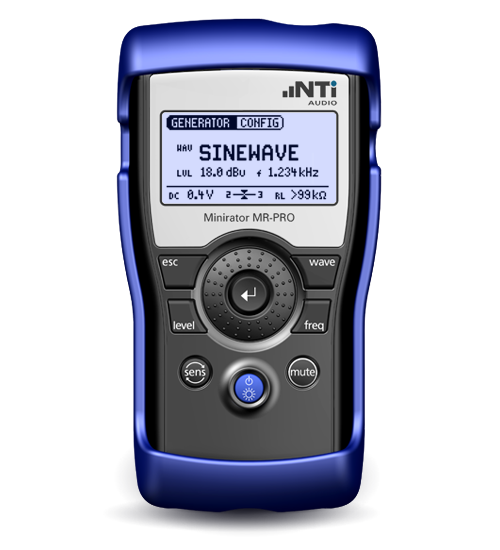

Apresentando Minirator MR-PRO

Sinais de teste MR2 e MR-PRO

Sinais senoidais

O Minirator gera sinais senoidais puros com freqüência e amplitude livremente selecionáveis numa resolução de 0,1 Hz e 0,1 dB, respectivamente.

  • Freqüência livremente selecionável de 10 Hz a 20 kHz
  • Faixa de nível de -80 a +18 dBu

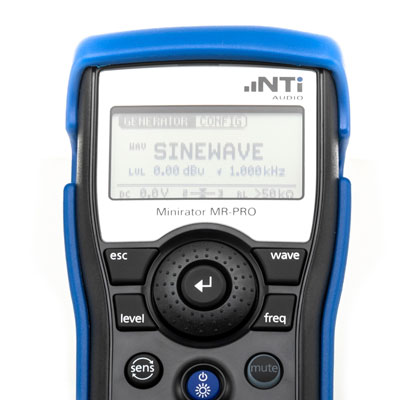

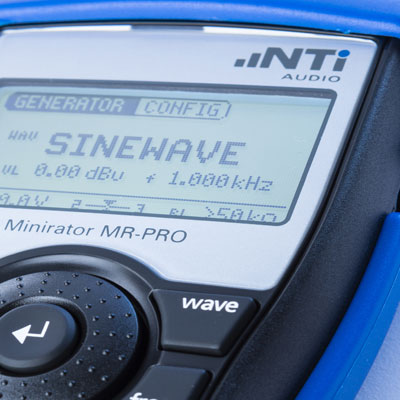

Tela MR-PRO Seno


Varredura

A frequência inicial/terminal, seu incremento, o tempo de disparo e resoluções de até 1/12 de oitava são livremente selecionáveis. Medidores de áudio são acionados ao receber este sinal e gravam automaticamente a resposta em freqüência de um dispositivo sob teste.

Tela para varreduras no MR-PRO


Chirp

O chirp é uma varredura logarítmica ou linear com mudança de frequência contínua. Este sinal de teste é ideal para a medição.da acústica de salas.

Tela para Chirps do MR-PRO


Sinal para Teste de atraso

Sinal de referência para o ajuste do atraso acústico dos alto-falantes de atraso, por exemplo em igrejas ou grandes salas de seminários. A medição de atraso serve para otimizar a direcionalidade do sinal acústico do locutor. A medição é realizada em combinação com o analisador de áudio e acústoca XL2 ou o Acoustilyzer AL1.

Tela para atraso do MR-PRO


Ruído rosa e branco

O ruído rosa e branco possui alta densidade espectral, distribuição de amplitude gaussiana e um período infinito de tempo. O gerador também gera ruído rosa temporizado (liga / desliga por 1 - 9 segundos) para medições de tempo de reverberação com o Analisador de áudio e acústica XL2 ou o Acoustilyzer AL1.

Tela de ruído branco do MR;PRO


Polaridade

O dente de serra é um sinal de teste ideal para o teste da polaridade de sinais analógicos de áudio e de alto-falantes. A medição é realizada em combinação com o analisador de áudio e acústica XL2, Acoustilyzer AL1 ou Minilyzer ML1.

Polaridade da tela MR-PRO


Formas próprias de sinal (* .wav)

Os sinais personalizados de teste podem ser armazenados e reproduzidos no MR-PRO via USB como arquivos WAV não comprimidos. Os sinais são repetidos automaticamente e inconsutilmente.

  • Pré-instalado: STIPA, fala, música
  • Downloads do usuário na página de suporte:
    • Ruído rosa em oitavas e terços de oitava
    • Onda quadrada: 10 Hz - 5 kHz
    • Seno: 1 Hz - 10 Hz
    • Teste de potência IEC60268-5
    • Sinal padrão acc. EN60065
    • Teste de headroom para cinema

Tela de arquivos WAV no MR-PRO

Funções de medição Minirator MR-PRO

Funções de medição

Essas novas funções de medição fornecem informações detalhadas sobre as características da carga e contribuem para a localização rápida de erros.

  • Simetria
  • Impedância da carga
  • Alimentação Phantom

Impedância do Minirator MR-PRO


Teste de cabos

O MR-PRO verifica a fiação correta dos cabos XLR e exibe erros típicos com a descrição exata, como, por exemplo, "2-3 Crossed". Além disso, um plugue de teste (acessório) para cabos externos permanentemente instalados pode ser usado na outra extremidade deles.

Teste de cabos do Minirator MR-PRO


Medição de impedância e potência

O MR-PRO mede em freqüências livremente selecionáveis a impedância, a fase e a potência dos alto-falantes de 100V conectados. O resultado da medição permite a verificação fácil da fiação correta da linha conectada de alto-falantes ou detecta alto-falantes conectados incorretamente ou defeituosos.

  • Impedância e fase
  • Potência e fase conectadas

Minirator MR-PRO Detalhe de inpedância

Potência no Minirator MR-PRO


Salvar configurações

Até 10 configurações de dispositivos podem ser armazenadas na memória flash interna e recuperadas para tarefas recorrentes ou transferidas para outros dispositivos.


Estágio de saída compensado

O estágio de saída controlado de baixa impedância do MR-PRO garante uma tensão exata nos terminais em uma ampla faixa de carga. Desvios com cargas de baixa impedância são claramente indicados.

MR-PRO ou MR2?

O Minirator está disponível como MR-PRO, um gerador poderoso de áudio, ou como MR2 com funcionalidade reduzida.


  MR-PRO MR2
Gerador
  • Nível máximo de saída
18 dBu 8 dBu
  • Exatidão do nív
+/- 0.2 dB +/- 0.5 dB
  • Impedância de saída
12.5 Ω 200 Ω
  • Fator de distorção (THD + N) típico
< -96 dB < -90 dB

Funções de medição
  • Phantom Power
-
  • Impedância e fase

  • Potência reativa e fase
    (para sistemas de alto-falantes de 100V)
-
  • Simetria do sinal
-
  • Verificador de cabos XLR
-

Formas de onda
  • Senos e varreduras
  • Ruído rosa e branco
  • Sinal para teste de atraso e polaridade
  • Formas próprias de sinal (*.WAV)
-

Salvar configurações -
Proteção contra impactos  -
Alça de mão, cabo USB

Configurações

Minirator Audio Signal Generator


Minirator MR-PRO

Gerador profissional de sinais de áudio
NTi Audio #: 600 000 310

Minirator

Minirator MR2

Gerador de sinais de áudio
NTi Audio #: 600 000 300

Obter mais informações
