Controle de Qualidade de Ruído e Vibração

Controle de Qualidade de Ruído e Vibração

O Analisador XL2 oferece uma solução eficiente e de baixo custo para controle de qualidade industrial. Medições de ruído ou vibração podem ser comparadas com uma curva de referência com bandas de tolerância personalizadas. Os resultados de aprovação / reprovação são fornecidos pelo LED interno de três cores ou por uma luz de pilha externa opcional. Ferramentas de integração para automação e operação remota são fornecidas.

Pontos-chave

  • Ruído e vibração
  • Medições de aprovação / reprovação
  • Controle de qualidade e serviço

Teste de aprovação / reprovação

O Analisador XL2 captura o espectro de frequências do dispositivo em teste e suporta a geração de bandas de tolerância com base nos dados de referência capturados. As medições podem ser exibidas como traços absolutos ou mostradas em relação aos rastreamentos armazenados anteriormente. Frequências com resultados falhos são visualizadas individualmente em todas as bandas de frequência.

Na produção em lote, a vibração indesejada em um produto manufaturado pode ser detectada por meio de análise de frequência. O teste de aprovação / reprovação usa o espectro de frequência de um produto "bom" como referência e compara-o. O XL2 pode ser integrado em uma linha de produção para executar este processo. Um zoom de alta resolução FFT ou um espectro de CPB com uma resolução de 1/12 de oitava está disponível para análise de freqüência. As capturas de rastreamento permitem a criação simples de espectros de referência para comparação posterior.

Os resultados de aprovação / reprovação são visualizados no visor, bem como através do LED de limite, e são registrados como arquivos de texto. Com o opcional "Remote Measurement", as medições podem ser iniciadas através da interface USB e os resultados recuperados.


Medidor de Nível de Som XL2

Exemplo de Aplicação

Integração para medições (semi-) automatizadas

Luzes de alerta - StackLight

SPL Stack Light
O Analisador de Ruídos e Vibrações XL2 em combinação com estas luzes de alerta Stack Light fornece uma solução pronta para monitoramento de nível de ruído ou medições de aprovação / reprovação, onde uma indicação visual proeminente é necessária. O Stack Light se conecta diretamente ao XL2 Analyzer e mostra o resultado real da medição com três cores diferentes; verde, laranja e vermelho.

Informações do produto



Digital I/O Adapter PCB

Digital I/O Adapter PCB
Para operação automatizada com dispositivos periféricos externos, o Analisador XL2 pode ser conectado a um controlador lógico programável. O Adaptador Digital I / O é adaptado para montagem em caixas de distribuição elétrica.

Informações do produto


Função de início automático

A medição começa com o gatilho de nível automático, pedal externo ou botão de partida do instrumento.


Gerenciamento de tolerância

As curvas de tolerância podem ser importadas de arquivos txt ou diretamente derivadas de medições capturadas. O XL2 calcula faixas de tolerância com base em

  • Resultados únicos capturados
  • arquivos txt gerados manualmente no PC
  • Média Média de Múltiplas Capturas
  • Curvas mínimas / máximas de várias capturas

Monitoramento remoto

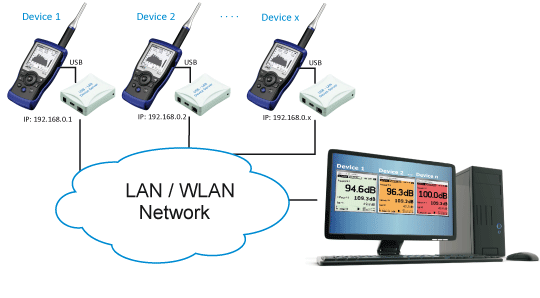

Vários Analisadores XL2 conectam-se a Servidores de Dispositivos USB a uma rede para monitoramento de condições on-line. Soluções sem fio também são suportadas. Um Projetor PRO Projector individual pode ser iniciado para cada Analisador XL2, exibindo simultaneamente todas as telas XL2 no monitor do PC. Cada Analisador XL2 pode ser controlado a partir do PC host.

Rede de Monitoramento de Ruídos XL2


Solução individual programada pelo cliente

O opcional Remote Measurement permite a consulta on-line dos dados de medição XL2 através da interface USB. Vários Analisadores XL2 podem ser implementados em uma solução específica do cliente para controle de qualidade. O XL2 atua como um dispositivo principal para medições precisas.

Configurações

XL2 com microfone de medição m4260

Kit XL2 para Controle de Qualidade de Ruído e Vibração

  • Analisador de Áudio e Acústica XL2
  • Opcional de limites espectrais para XL2
  • Microfone de Medição M2211
  • Opcional de vibração para XL2
  • Acelerômetro
  • Adaptador ICP ASD
  • Cabo ASD para XL2
  • Adaptador de Alimentação
  • Exel System Case
