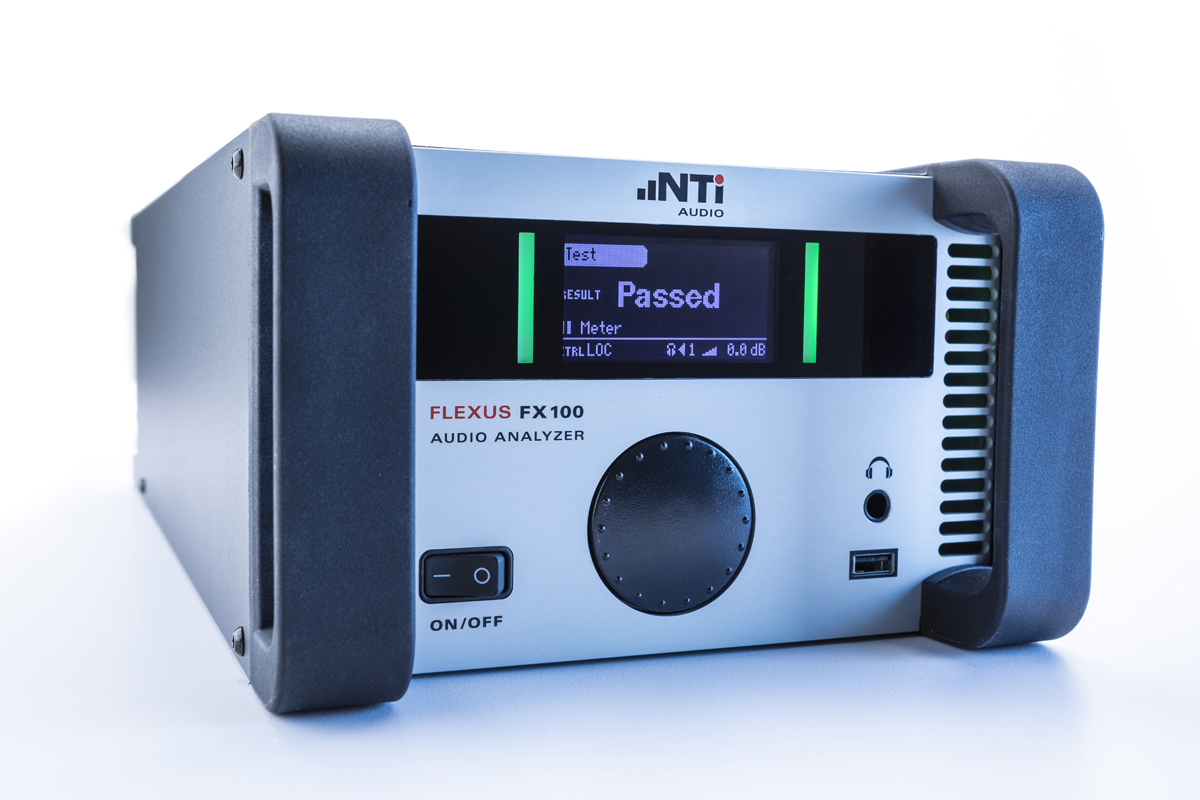

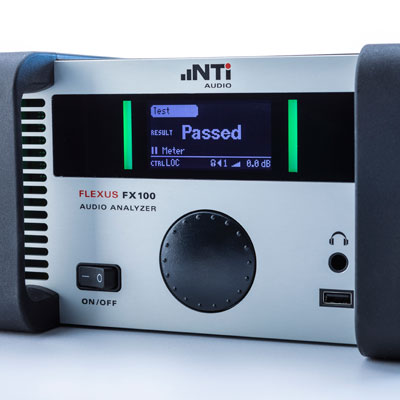

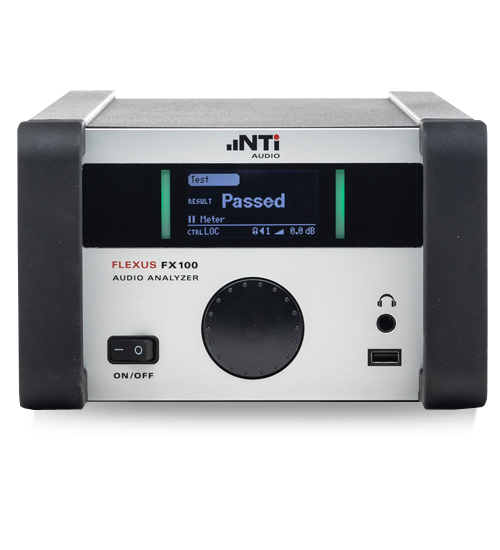

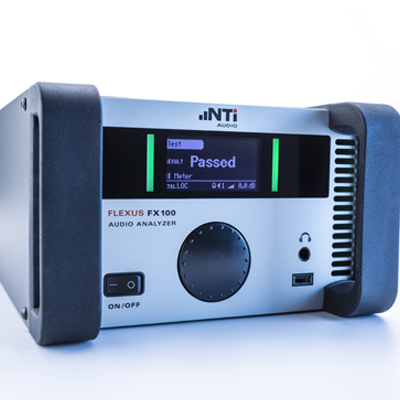

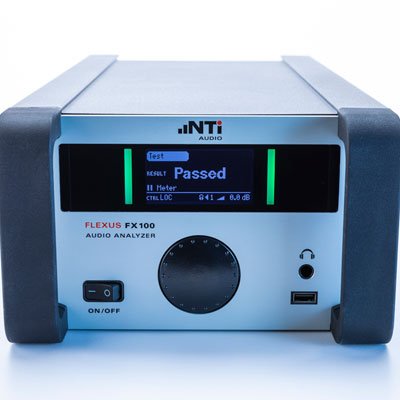

Analisador de Áudio FX100

FLEXUS FX100 Audio Analysator

Rápido. Preciso. Confiável.

  • Gerador de áudio e analisador
  • Para laboratórios e controle de qualidade
  • Medições de áudio e acústica

Funções Módulos e Acessórios Aplicações Dados técnicos

Em nosso mundo acelerado, eficiência é a chave para o sucesso. O analisador de áudio FX100 pode ser integrado da forma mais fácil e fornece testes de 2 ou 4 canais bem rápidos de dispositivos de áudio e acústica. Sua adaptabilidade e seu desempenho tornam o instrumento a escolha ideal quando se trata de configurar um novo procedimento de teste e encurtar os tempos de ciclo..

Pontos-chave

  • Maior velocidade de medição
  • Resultados precisos e confiáveis
  • Operação e automação mais simples

Introdução FX100

Exame

Medições de áudio e acústica

O controle de qualidade do equipamento de áudio é um requisito fundamental nos laboratórios de manufatura e serviços. Dependendo de suas necessidades, você pode usar o FX100 para testes simples ou complexos e documentar automaticamente os resultados. A transferência direta da configuração do dispositivo do laboratório para suas linhas de produção é suportada.

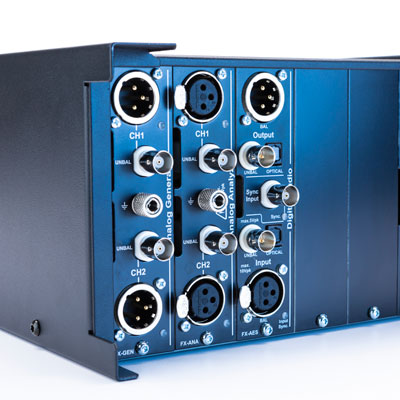

Arquitetura modular

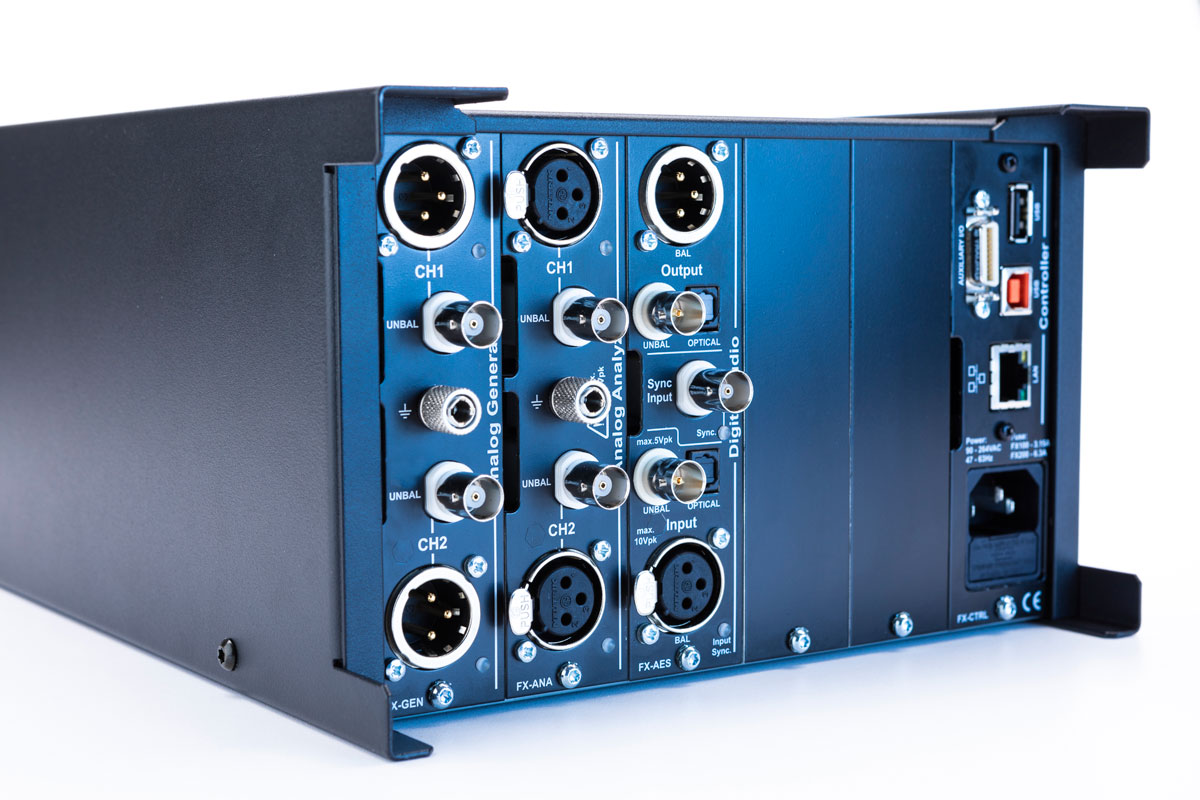

O conceito modular de hardware possibilita, entre outras coisas, expandir o FX100 de dois para quatro canais ou aparelhar ele com uma opção para a medição da impedância de alto-falantes ou similares. Assim, o analisador de áudio FLEXUS pode sempre ser adaptado para novos requisitos.




Mais canais

Até 14 canais comutados podem ser conectados ao gerador ou analisador através dos módulos de comutador. O software FX-Control também suporta o controle paralelo de vários dispositivos FX100 para medições multicanais.


Medições paralelas

O analisador de áudio FLEXUS suporta varreduras rápidas, varreduras em passos de alta resolução e o modo de medição contínua. O FX100 determina simultaneamente todas as funções de medição ativas.


Especificações excelentes

Graças à ampla faixa do nível de entrada de 1 μV - 200 Vp e ao baixo THD + N de tipicamente -104 dB, o FX100 é ideal para medições de áudio e análises acústicas na área de pesquisa e desenvolvimento, bem como na produção.


Faixa de freqüência 5 Hz - 80 kHz e DC

A faixa de freqüênciaz do analisador de áudio FLEXUS se estende de 5 Hz a 80 kHz. Além disso, o dispositivo também suporta medições DC na mesma configuração que para aplicações AC.

Extremamente adaptável

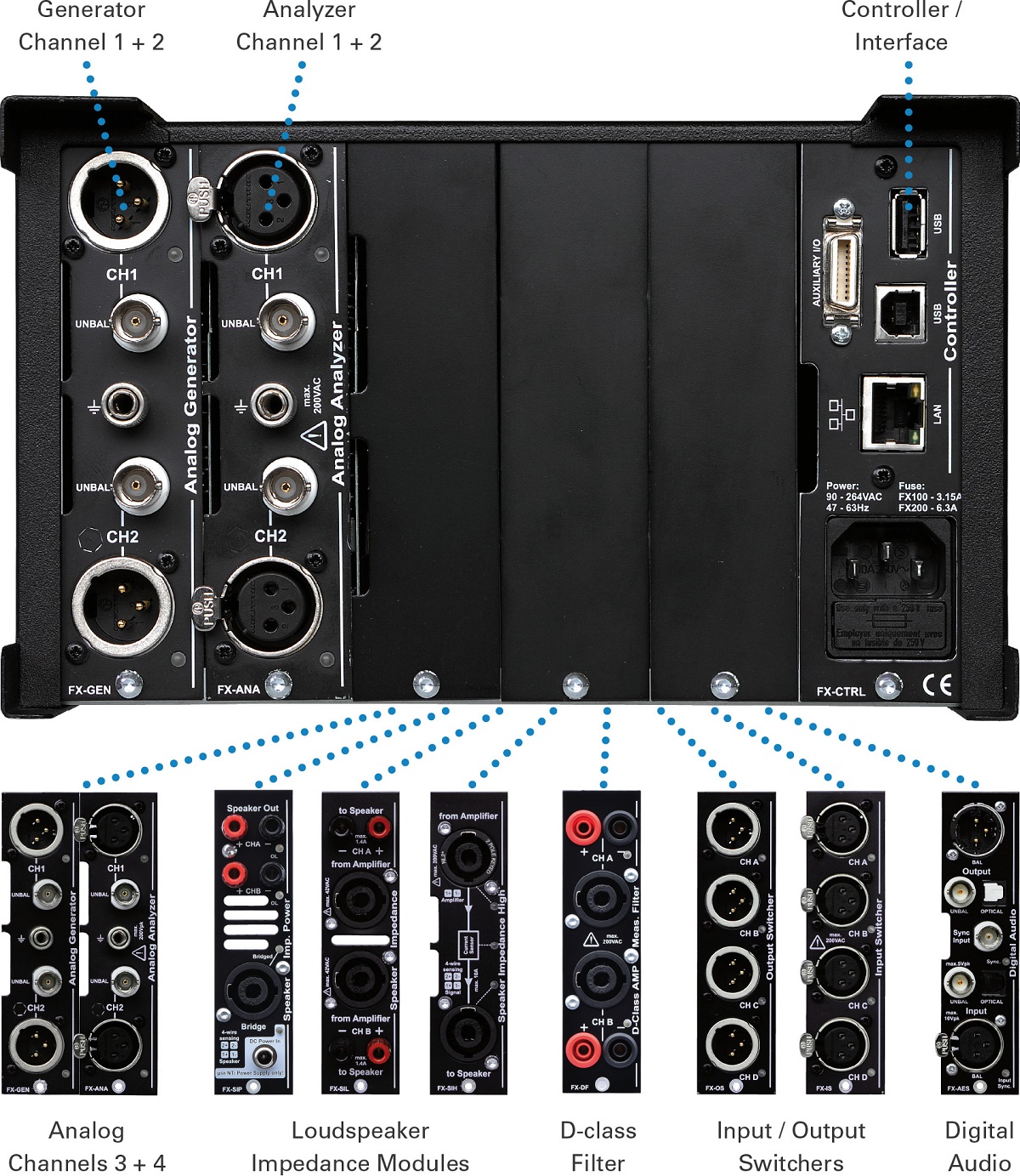

FLEXUS SystemSistema FLEXUS O sistema FLEXUS pode ser utilizado para praticamente qualquer aplicação sem depender de extensões externas. Simplesmente selecione os módulos que você precisa, conecte o FX100 ao seu dispositivo sob teste e inicie as medições!

  • Canais adicionais do gerador / analisador
  • Amplificador integrado para testar alto-falantes
  • Áudio digital
  • Saída / interruptor de entrada

Graças à sua flexibilidade, o FX100 é adequado para uma grande área de aplicações, como laboratórios de pesquisa e desenvovimento, empresas de radiodifusão, centros de conserto, aluguel de PA ou linhas de produção. Além disso, o dispositivo também atende a outras necessidades exigentes, tais como para a análise de ruído industrial ou a verificação de instalações fixas, etc.

Selecione o módulo

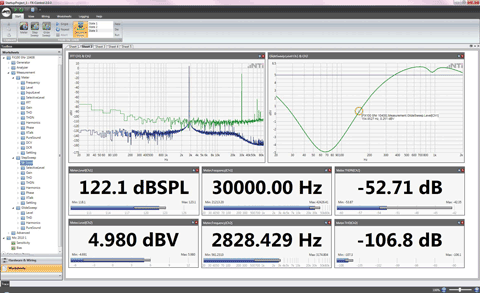

Suíte de Controle FX

O pacote de software FX-Control, que está incluído no sistema, fornece acesso direto a todas as funções do analisador de áudio. O software foi criado usando a tecnologia moderna WPF e assim é apto para lidar de maneira excelente com aplicações atuais e futuras.

Suíte de Controle FX

Configuração fácil

O software sofisticado suporta configuração intuitiva de medições simples, paralelas ou sequenciais. Para a organização individual das janelas de controle e resultado, várias superfícies de trabalho estão disponíveis.

Fiação

O software FX-Control inclui o mapeamento da fiaçãoi atual do FX100. Esse recurso exclusivo minimiza a possibilidade de erros cometidos pelo operador e transfere com segurança as configurações uma vez criadas para outras estações de trabalho em todo o mundo.

Modo de sequência

Medições simples podem ser concatenadas a seqüências mais complexas, incluindo a aplicação de limites de tolerância para testes do tipo bom / ruim.

Análise detalhada

FFT multicanal rápida

A taxa de amostragem de 192 kHz da FFT de alta resolução fornece uma imagem detalhada do espectro de áudio. Cada gráfico do resultado da FFT pode representar uma ou mais curvas simultaneamente.


Medições com varreduras

O sistema permite medições detalhadas para aplicações de pesquisa e desenvolvimento, incluindo frequência, amplitude, tempo ou varredura de tabela, e além disso, pode ser acionado internamente ou com sinais externos.


Programas de usuário sob o .NET

O FX-Control Suite suporta todas as linguagens de programação .NET, como C # .NET ou Visual Basic.NET. Isso simplifica a integração do instrumento em aplicativos específicos do cliente.

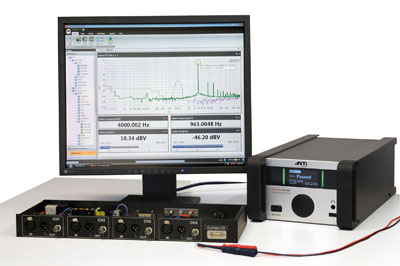

FX100 no laboratório

Vídeo do produto

Configurações

Flexus FX100 Audio Analyzer

Unidade base FX100

Analisador de áudio Flexus FX100 (2 canais) com software FX-Control
NTi Audio # 600 060 000


Analisador de áudio FX100Dr

Unidade base FX100 com módulo digital FX-AES
NTi Audio # 600 060 005
