Inteligibilidade de Fala STI

XL2 STIPA Analyzer

Os sistemas de anúncio PA em edifícios como aeroportos, estações ferroviárias, shopping centers, estádios ou salas de concerto precisam informar claramente as pessoas em perigo sobre informações de fuga e direções em caso de emergência. As pessoas precisam receber instruções claras para que possam reagir rapidamente e de maneira ordenada - um requisito do Código de Segurança da Vida.

Usando um instrumento portátil, é possível comissionar todo o edifício medindo quão inteligíveis serão os anúncios de PA quando a compreensão for primordial.

Pontos-chave

  • Compatível com EN 54-24, IEC 60268-16, IEC 50849, NFPA-72
  • Correção de ruído ambiente
  • Relatório Padronizado

Visão geral

A inteligibilidade de fala é medida tocando um sinal conhecido (o sinal de teste STIPA) através do PA e medindo a qualidade desse sinal quando ele atinge cada uma das posições de medição. Fatores que influenciam a inteligibilidade da fala são a relação sinal-ruído (qualidade do sistema), nível de pressão sonora (alto o suficiente mas não muito alto), nível de ruído ambiental (multidões ou passagem de tráfego), tempo de reverberação RT60 (o som üe refeltido por superfícies lisas. Precisamos de algumas reflexões, mas não de muitas) e efeitos de mascaramento psicoacústico (o anúncio é mascarado por outro som mais alto).

4 etapas para medir a inteligibilidade de fala

  1. 1.
    Grave o ruído de fundo com um XL2 quando o local estiver cheio.
    Medição de fundo XL2 STIPA
  2. 2.
    Com a localização vazia (talvez à noite), coloque uma TalkBox em frente ao microfone do locutor.
    TalkBox com microfone de anúncio
  3. 3.
    Pressione o botão Iniciar no XL2 para medir o STI.
    Medição XL2 STIPA
  4. 4.
    Medição XL2 STIPA

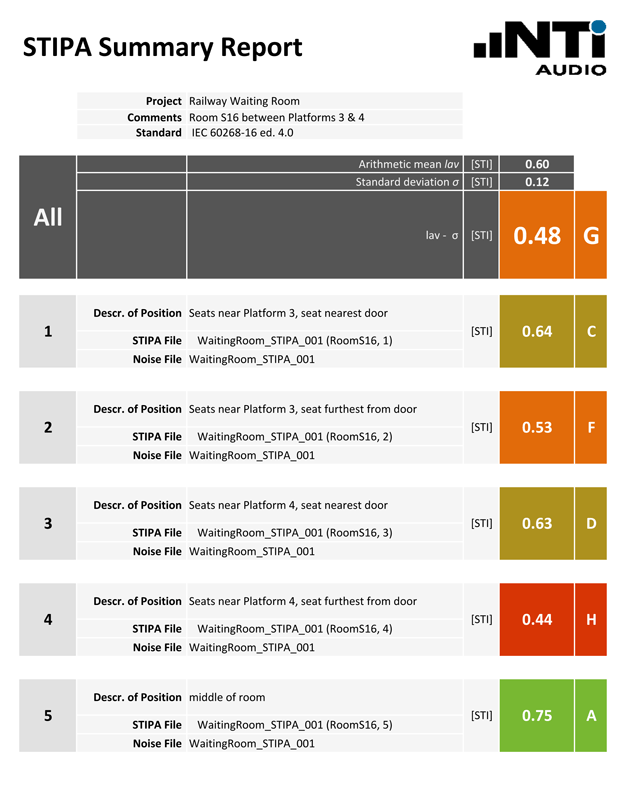

    Relatório STIPA com o seu logótipo

Download do Guia Rápido para Medição de ST

Saiba mais sobre medições de inteligibilidade de fala

Este webinar explica os métodos de medição, fluxo de trabalho e relatório de resultados para o Índice de Transmissão de Fala para Sistemas Anúncios Público (STIPA) de acordo com a mais recente norma IEC60268-16, edição de 2011.

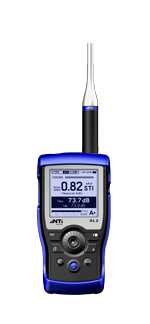

Medição STI com o Analisador XL2

Com a opção STIPA instalada, o analisador XL2 mede a inteligibilidade de fala de acordo com a última revisão da norma IEC 60268-16: 2011 (edição 4) e edições mais antigas. Oferece correção do ruído ambiental e média automatizada para medições repetidas. O XL2 exibe o índice de transmissão de fala (STI) e a escala de inteligibilidade comum (CIS), acompanhada pelos níveis individuais e índices de modulação das sete bandas de oitava. Todos os dados são armazenados automaticamente com um ID de localização para documentação padronizada usando a ferramenta de relatórios NTi Audio STI.

Analisador XL2 STIPA

Recursos

  • Normas: IEC60268-16 (edição 2, 3 e 4), ISO 7240-16, ISO 7240-19, DIN VDE 0828-1, DIN VDE 0833-4
  • Correção do ruído ambiental
  • Média automatizada
  • Exibição de índices de modulação

Ferramenta de relatórios STI

Ferramenta de relatórios STIPA

O STI Reporting Tool cria relatórios de medição de acordo com os padrões IEC 60268-16 e VDE0833. A ferramenta calcula o efeito do ruído ambiente real causado pelo público na inteligibilidade de fala medida. Assim, fornece a inteligibilidade esperada de fala em STI ou CIS durante anúncios de emergência na vida real.

Requisitos de sistema:
  • PC com Windows XP, 7, 8 e 10
  • Excel 2010, 2013 ou 2016 (32 bits ou 64 bits)

Baixe aqui

Fonte de sinal de teste

NTi Audio TalkBox

A NTi Audio TalkBox é necessária para a verificação de instalações onde os microfones de voz estão em uso. A TalkBox produz um sinal de teste de fala acústica, calibrado e calibrado que é captado pelo microfone do operador. A TalkBox simula um locutor humano de acordo com a norma IEC 60268-16, incluindo, assim, o microfone e o ambiente acústico da localização do operador no teste. Todo o caminho do sinal é assim testado, fornecendo uma medida completa de inteligibilidade de fala STIPA.

A TalkBox oferece duas vantagens principais para as medições STIPA:
  • Uma cobertura de teste estendida e uma injeção de sinal de teste fácil de manusear.
  • Os desvios de frequência de amostragem - uma armadilha perigosa ao usar leitores de CD portáteis - são completamente eliminados.




Minirator MR-PRO


Minirator MR-PRO

O Minirator MR-PRO é usado para injeção de sinal elétrico em sistemas de anúncios públicos que comumente usam mensagens de alarme oriundos de um disco rígido (sistemas sem um microfone).



CD com sinal de teste STIPA

Este CD está incluído no pacote opcional STIPA

Kit XL2 para medições de inteligibilidade de fala

Kit XL2 para medições de inteligibilidade de fala
Incluindo
  • Analisador de Áudio e Acústico XL2
  • Opcional STIPA para XL2
  • Microfone de Medição M4261
  • Minirator MR-PRO
  • Cabo ASD para XL2
  • Plugue de Teste de Cabo (MR-PRO)
  • 2x adaptadores de alimentação
  • 3x certificados de calibração
  • Exel System Case
  • TalkBox

Obter mais informações
