Tests d’appareils intelligents
Cette page s’adresse aux fabricants, réparateurs et reconditionneurs d’appareils intelligents.
Nous allons vous montrer comment effectuer des tests complets sur la qualité de reproduction sonore des haut-parleurs et des microphones intégrés à ces appareils.
En cours de route, nous expliquerons toute la terminologie pour vous donner une compréhension claire des processus de test.
En tant que fabricant leader d’instruments de test audio et acoustique, nous sommes experts en :
- mesures précises
- progiciels intuitifs pour le post-traitement, l’analyse et la création de rapports sur les résultats mesurés
- fournir la solution complète
Ici, vous verrez les avantages que vous recevez en choisissant la solution de test d’appareils intelligents NTi Audio.
Ce que vous devez savoir
- Que sont les appareils intelligents ?
- Le défi de la boucle ouverte
Ce dont vous avez besoin pour mesurer
- VIDÉO : Comment tester un appareil intelligent
- Guide rapide en 7 étapes
- Les instruments dont vous avez besoin
- Quelles valeurs sont mesurées ?
Que sont les appareils intelligents ?
Un appareil intelligent est un gadget électronique capable de se connecter, de partager et d’interagir avec son utilisateur et d’autres appareils intelligents. Bien que généralement de petite taille, les appareils intelligents ont généralement une puissance de calcul importante.
Nous nous intéressons uniquement aux tests avec les appareils intelligents qui ont des haut-parleurs ou des microphones intégrés.
Il peut s’agir de haut-parleurs intelligents, d’appareils mobiles, de tablettes, d’interphones et de caméras de sécurité.
L’exemple que nous allons tester est l’Amazon Echo Dot.
Comment tester un appareil intelligent
Voyons comment cela fonctionne en pratique. L’appareil testé (DUT) dans cette vidéo est un Amazon Echo Dot. Les concepts abordés s’appliquent également à d’autres types d’appareils intelligents.
7 étapes pour tester un appareil intelligent
Enregistrez ce fichier TestSignal.mp3 sur votre service Alexa My Media. Il s’agit d’un signal de test GlideSweep.
Enregistrez ce fichier AlexaAskMyMedia.wav dans un dossier FX100WAVE sur une clé USB et branchez-la sur le FX100. Il s’agit d’un message vocal qui déclenche Alexa.
Ouvrez ce fichier TestingEchoDotLoudspeaker.fx avec le logiciel PC FX-Control. Il s’agit d’un fichier de configuration pour configurer votre FX100 pour le test Amazon Echo.
Placez le microphone M2010 au-dessus de l’Amazon Echo Dot et connectez-le au canal 1 d’entrée du FX100.
Placez la Talkbox NTi Audio devant l’Amazon Echo Dot et connectez-la au canal 1 de sortie du FX100.
Appuyez sur Démarrer. L’ensemble du test s’exécutera automatiquement.
Les résultats s’affichent automatiquement.
Les instruments dont vous avez besoin
L’Amazon Echo Dot contient à la fois un haut-parleur et un ensemble de microphones qui peuvent être testés en séquence dans une configuration en boucle ouverte. Voici les instruments dont vous avez besoin pour le test :
1) L’analyseur audio
L’analyseur audio FX100 est utilisé pour lire les commandes vocales et les signaux de test audio, ainsi que pour analyser les résultats et en rendre compte.
Caractéristiques de l’analyseur audio FX100 :
-
- Générateur et analyseur audio en un
- Pour la R&D et le contrôle qualité
- Résultats fiables
- Vitesse de mesure maximale
- Exécution de test automatisée et facile à utiliser
2) Le microphone de mesure
Le microphone de mesure M2010 capte le signal de test provenant du haut-parleur de l’appareil intelligent.
- Réponse en fréquence certifiée de classe 1
- Plage dynamique de 24 à 145 dB
- Capsule de microphone détachable 1/2 pouce
3) Le haut-parleur calibré
Le haut-parleur calibré TalkBox a deux rôles :
- Il lit le signal de test audio lorsque le microphone de l’appareil intelligent est en cours de test.
- Il lit les commandes vocales pour déclencher l’appareil intelligent afin qu’il lise le signal de test audio lorsque le haut-parleur de l’appareil intelligent est en cours de test.
4) Le logiciel d’analyse et de création de rapports
Le logiciel PC FX-Control traite la séquence de mesure, visualise et enregistre les résultats de mesure. Il peut également être utilisé pour produire les signaux de test au format WAV ou MP3.
Fonctionnalités :
- Configuration rapide
- Schéma matériel : un visuel pour reproduire la configuration physique du test à d’autres endroits.
- Mode séquence : les mesures individuelles peuvent être combinées en séquences de test, y compris la gestion des tolérances et le résultat Réussi/Échoué, créant ainsi un flux de travail de test facile à comprendre pour l’opérateur.
Quelles valeurs sont mesurées ?
Les valeurs du haut-parleur mesurées dans ce test sont :
- Réponse en fréquence en dBSPL
- Réponse de la Distortion en %
- Sensibilité @ 1 kHz en dBSPL
- DHT @ 1 kHz en %
- Réponse de raideur (Rub&Buzz) en Pa/s
Les valeurs du microphone mesurées dans ce test sont :
- Réponse en fréquence en dBV
- Réponse de la Distortion en %
- Sensibilité @ 1 kHz en dBV
- DHT @ 1 kHz en %
Le défi de la boucle ouverte
Les appareils intelligents doivent être testés à l’aide d’une « boucle ouverte » plutôt que d’un test en « boucle fermée ». Conceptuellement, les tests en boucle ouverte peuvent être légèrement plus difficiles, car les procédures de test comportent quelques étapes de plus que dans les tests en boucle fermée. De plus, tous les analyseurs disponibles dans le commerce ne sont pas capables de tester les boucles ouvertes.
Heureusement, la solution de test d’appareils intelligents NTi Audio garantit que le test en boucle ouverte n’est pas du tout un défi.
Pour votre intérêt et votre compréhension, nous allons maintenant aborder la différence entre les tests en boucle ouverte et en boucle fermée :
Un test de haut-parleur en boucle fermée
Un test de haut-parleur est défini comme étant « fermé » lorsque le générateur est connecté directement au haut-parleur testé. Par conséquent, dans un test de haut-parleur en boucle fermée, nous connectons le générateur de son directement aux fils à l’arrière du haut-parleur testé et nous lisons le signal de test. La réponse du haut-parleur à ce signal de test est mesurée avec un microphone de mesure et enregistrée par l’analyseur.

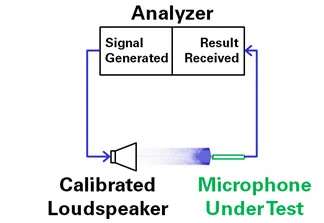

Un test de microphone en boucle fermée
De même, dans un test de microphone en boucle fermée, l’analyseur est connecté directement aux fils à l’arrière du microphone testé. Nous lisons le signal de test via un haut-parleur calibré, et la réponse du microphone est enregistrée par l’analyseur.

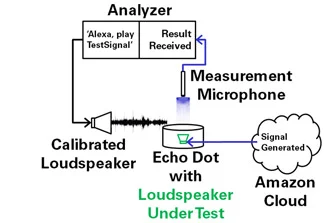

Un test de haut-parleur en boucle ouverte
Pour un test de haut-parleur sur l’Amazon Echo, nous n’avons pas d’accès physique direct à l’arrière du haut-parleur dans l’Echo lui-même (sans détruire l’Echo). Le signal de test est récupéré par Alexa depuis le Cloud Amazon. Comme le générateur n’est donc pas connecté directement au haut-parleur testé, nous avons ce qui est considéré comme un test de haut-parleur en boucle ouverte.

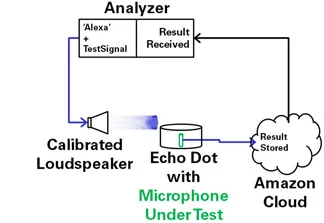

Un test de microphone en boucle ouverte
Pour tester l’ensemble de microphones dans l’Amazon Echo, nous n’avons pas non plus d’accès physique direct à l’arrière des microphones dans l’Echo lui-même (toujours sans détruire l’Echo). Le signal enregistré par les microphones Echo est stocké sur le Cloud Amazon et relu manuellement à l’analyseur. Comme l’analyseur n’est pas connecté directement aux microphones testés, nous avons ce qui est considéré comme un test de microphone en boucle ouverte.
