Mise en service et inspection

La mesure de l’intelligibilité de la parole fournit des informations utiles sur l’état actuel du système de sonorisation. Cela conduit à des conclusions importantes pour optimiser le système et améliorer l’intelligibilité. Pour ce faire, les paramètres suivants doivent être évalués :

• Niveau de l’annonce
• Bruit de fond
• Intelligibilité de la parole

La mesure du niveau d’annonce elle-même doit prendre 60 secondes à chaque position conformément à la norme ISO 7240. Si le système de sonorisation comprend un microphone pour les annonces d’urgence vocales, le TalkBox de NTi Audio sert d’excellent haut-parleur de référence. Il diffuse des annonces préenregistrées ou des messages personnalisés au niveau de pression acoustique recommandé dans le microphone vocal, jusqu’à ce que vous ayez terminé la vérification à toutes les positions de mesure. Vos propres signaux d’annonce peuvent être chargés sur la carte mémoire et sont lus en boucle de manière transparente.

Tout d’abord, mesurez le bruit de fond typique à vos positions désignées pendant une période représentative (par exemple, 30 secondes) et stockez les relevés, y compris le spectre de bruit, en résolution de bande d’octave. L’intelligibilité de la parole dépend fortement du rapport signal/bruit – vous avez donc besoin de cette mesure plus tard pour la correction du bruit ambiant de l’évaluation de l’intelligibilité de la parole.

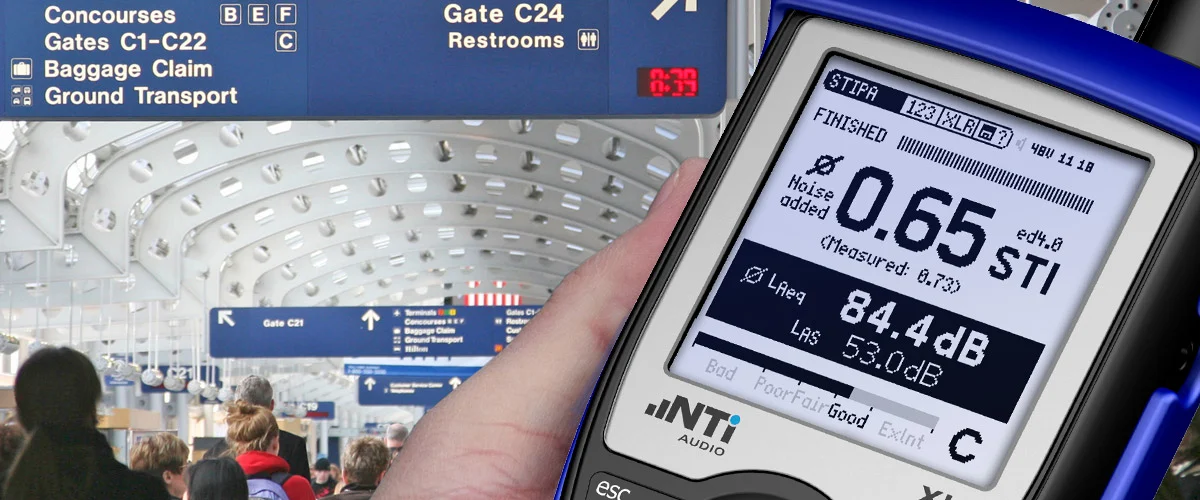

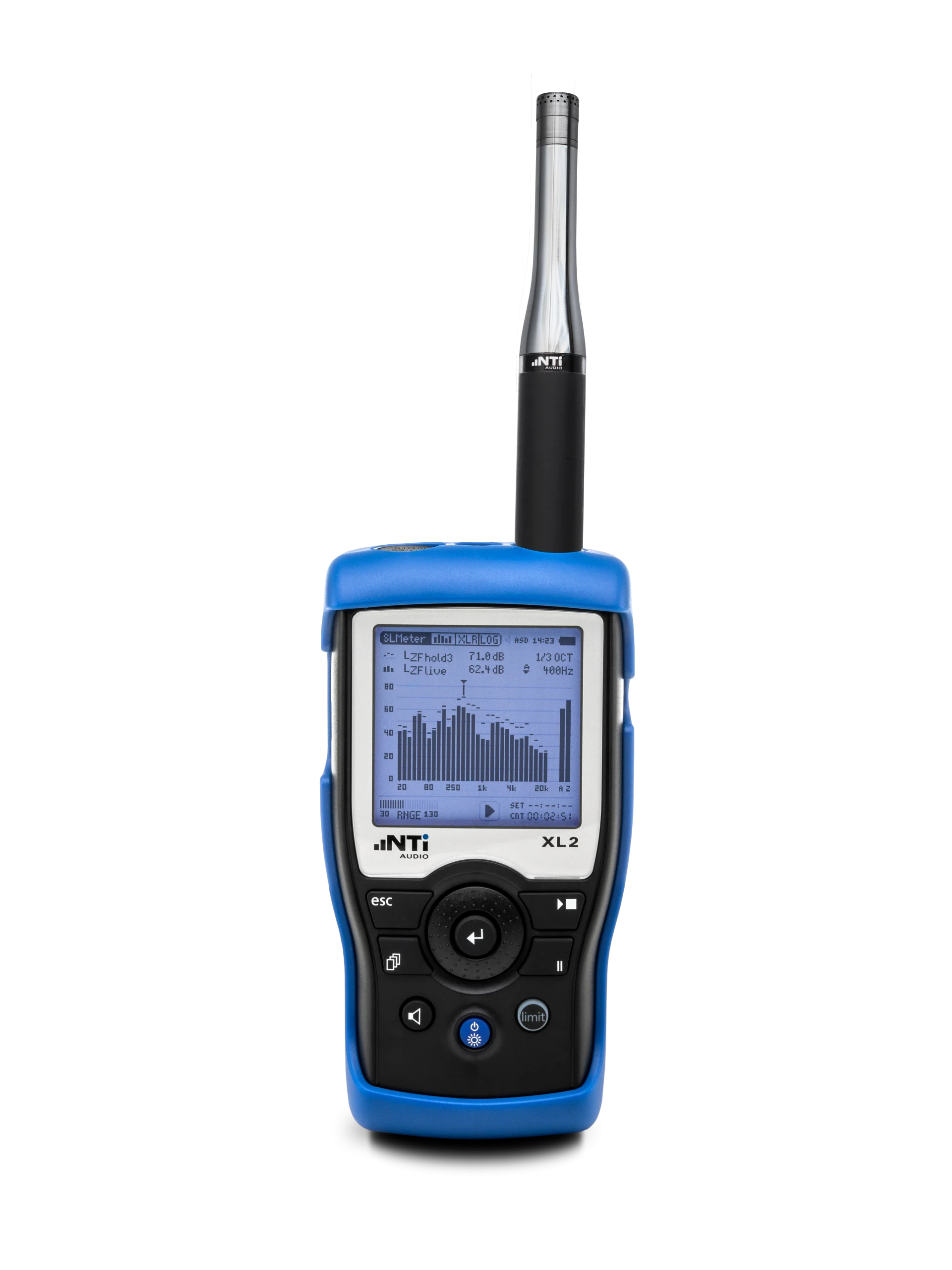

L’analyseur XL2, avec l’option STIPA installée, mesure l’intelligibilité de la parole conformément à la dernière révision de la norme IEC 60268-16:2020 (édition 5) et aux éditions antérieures. Il offre une correction du bruit ambiant et une moyenne automatisée pour les mesures répétées. Le XL2 affiche l’indice de transmission de la parole (STI) et l’échelle d’intelligibilité commune (CIS), accompagnés des niveaux individuels et des indices de modulation des sept bandes d’octave.

Fonctionnalités

• Mesure conformément à la norme IEC 60268-16 (éditions 2, 3 et 4)
• Correction du bruit ambiant
• Moyenne automatisée
• Affichage des indices de modulation

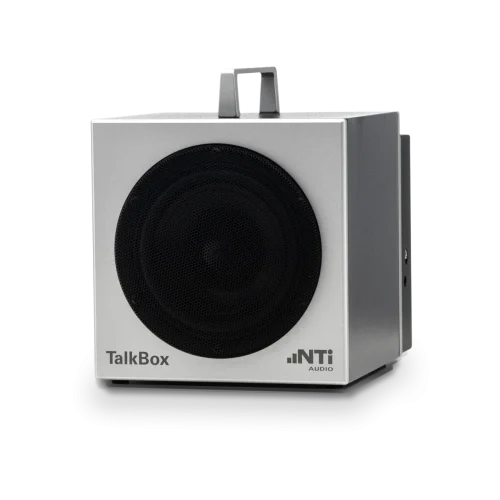

Le TalkBox de NTi Audio est requis pour les systèmes audio avec microphones vocaux. Le TalkBox alimente le signal de test d’intelligibilité de la parole spécial dans le microphone de l’opérateur des systèmes de sonorisation. Il présente l’émission de signal acoustique normalisée de type vocal simulant un interlocuteur humain conformément à la norme IEC 60268-16, à des niveaux normalisés. Cette configuration prend en compte l’ensemble du trajet du signal pour une mesure STIPA précise. Il comprend tous les effets du microphone et de l’environnement de l’opérateur.

Le TalkBox offre deux avantages majeurs pour les mesures STIPA :

• Une couverture de test étendue et une injection de signal de test facile à gérer.
• Les écarts de fréquence d’échantillonnage sont complètement éliminés – un piège dangereux lors de l’utilisation de lecteurs CD portables

Le Minirator MR-PRO est utilisé comme générateur de signal de test pour l’injection de signal électrique dans les systèmes de sonorisation qui utilisent couramment des messages d’alarme provenant d’un disque dur (systèmes sans microphone).

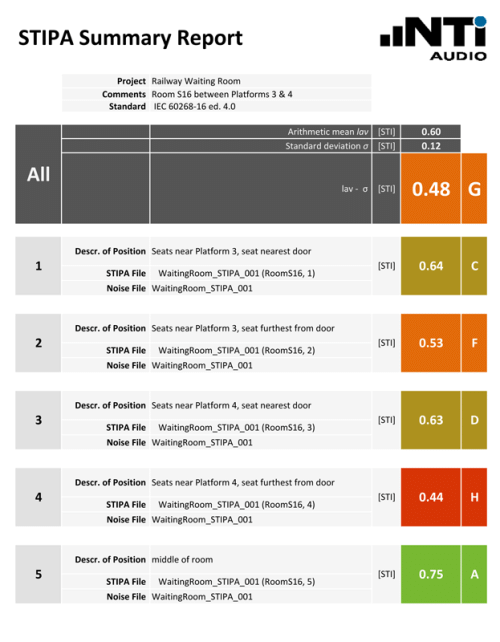

L’outil de création de rapports STI crée des rapports de mesure conformément aux normes

• AS 1670.4
• CEN/TS 54-32:2015
• DIN EN 50849:2017
• IEC 60268-16
• ISO 7240-19:2007
• VDE V 0833-4-32:2016
• VDE 0828-1:2017-11

L’outil calcule l’effet du bruit ambiant réel causé par le public sur l’intelligibilité de la parole mesurée. Ainsi, il vous fournit l’intelligibilité de la parole attendue en STI ou CIS lors d’annonces d’urgence réelles.

Configuration système requise :

• PC exécutant Windows XP, 7, 8 et 10
• Excel 2010, 2013 ou 2016 (32 bits ou 64 bits)
