Surveillance des vibrations
Aperçu
Lorsqu’il existe une source extraordinaire de vibrations, comme un chantier de construction à proximité ou des conditions venteuses défavorables, il est important de mesurer les vibrations dans les structures, telles que les bâtiments et les ponts, ou sur le sol. La raison est de s’assurer, à tout le moins, que les vibrations ne causent pas d’inconfort aux personnes à proximité et, plus критично, n’endommagent pas la structure.
Bien que chaque structure vibre dans une certaine mesure, les limites doivent être surveillées pour garantir l’intégrité du matériau utilisé dans la construction, ainsi que le bien-être des personnes. Compte tenu de ces considérations de sécurité et de confort, de nombreux pays ont des réglementations et des normes qui définissent ces limites de vibration dans différents environnements.
La vibration structurelle est définie par les oscillations mécaniques des particules. Celles-ci sont mesurées dans trois directions perpendiculaires.
Les vibrations affectent trois éléments distincts, chacun nécessitant sa propre évaluation : les occupants du bâtiment (confort et sécurité), le contenu du bâtiment (équipements et instruments sensibles) et la structure du bâtiment elle-même (dommages esthétiques ou structurels).
Trois éléments que les vibrations peuvent affecter
Protéger l’intégrité structurelle
Prévenez les dommages permanents aux bâtiments, ponts et infrastructures critiques dus à des contraintes mécaniques excessives et aux activités de construction.
Préserver le confort des occupants
Maintenez les vibrations dans les limites définies par les normes et réglementations internationales en matière de confort et de sécurité des personnes.
Préserver les équipements sensibles
Protégez les machines de précision, les dispositifs médicaux et les équipements de recherche contre la dégradation induite par les vibrations et les défaillances prématurées.
Pourquoi surveiller les vibrations structurelles ?
Les vibrations de construction non maîtrisées ne sont pas qu’une curiosité technique : elles représentent un véritable risque pour le projet.
Gestion des risques
Des vibrations excessives peuvent entraîner des dommages matériels, des litiges, des retards de projet et une hausse des coûts.
Conformité réglementaire
Des données documentées étayent les permis de démolition, d’étaiement et d’excavation.
Relations avec la communauté
Des données partageables rassurent les voisins et réduisent les plaintes avant qu’elles ne s’enveniment.
Défense juridique
Un enregistrement documenté des vibrations aide à résoudre les réclamations et les litiges liés aux dommages.
Sécurité publique
Maintenir les vibrations dans des limites sûres réduit les risques pour les travailleurs et le public.
Où les vibrations structurelles sont-elles mesurées ?
Les vibrations sont mesurées dans une grande variété d’environnements, selon ce qui doit être protégé — la structure elle-même, les personnes à l’intérieur ou des équipements sensibles à proximité :
Intégrité structurelle
Mesure de la PPV et de la fréquence dominante par rapport aux seuils de dommages structurels (p. ex. DIN 4150-3), dans des environnements tels que :
Chantiers de construction
Les opérations d’engins lourds sur les chantiers de construction, en particulier l’excavation, le battage de pieux, le compactage vibratoire, la démolition et le mouvement d’équipements à chenilles, produiront des vibrations transmises par le sol, qui peuvent endommager les bâtiments du voisinage. De plus, les perturbations causées aux personnes pendant les heures de travail et/ou après les heures de travail peuvent devoir être réglementées.
Les activités qui génèrent le plus de vibrations sont cohérentes d’une source à l’autre : défrichement et démolition, compactage des fondations et travaux de fondations profondes tels que l’excavation, le battage de pieux et le forage. Les sources de vibrations continues présentent un potentiel de dommages plus élevé que les événements brefs et transitoires.
Tir de mines
Minimisez l’impact des activités sur l’environnement alentour, les communautés voisines et la sécurité des travailleurs, lors d’opérations de tir à l’explosif dans l’industrie minière.
Les vibrations du sol dues aux tirs sont généralement évaluées selon DIN 4150-3, AS 2187.2 et USBM RI8507 — les mêmes normes utilisées pour évaluer l’impact des vibrations de construction sur les structures voisines, appliquées au contexte minier ou de carrière.
Rail et route
Aux heures de pointe, le suivi des vibrations des bâtiments et du sol peut être nécessaire pour assurer le confort des résidents du quartier.
Creusement de tunnels
Les vibrations générées lors de la construction de tunnels de métro avec une machine à creuser les tunnels ont un impact important sur l’environnement, en particulier sous une ville. Il est essentiel de surveiller les travaux de fondation au-dessus du tunnel.
Ponts
Les réponses structurelles aux événements naturels et artificiels extrêmes, ainsi qu’un volume croissant d’utilisateurs et de tailles de véhicules, peuvent entraîner des dommages soudains et l’effondrement des structures de ponts. Une évaluation continue ou périodique de l’état et des performances est essentielle pour prévenir l’effondrement des ponts.
La surveillance à long terme des ponts place généralement des capteurs aux fondations et à des points d’intérêt sur toute la portée, afin de permettre, depuis la même installation, à la fois des enregistrements déclenchés par des événements extrêmes et une analyse modale continue — suivant les variations de fréquence propre susceptibles de signaler fatigue ou corrosion.
Confort des occupants
Mesure de l’exposition aux vibrations perçues par l’être humain en intérieur par rapport aux normes internationales de confort et de sécurité (p. ex. BS 6472, ISO 2631, DIN 4150-2), dans des lieux tels que :
Bâtiments résidentiels à proximité de chantiers
Les habitations adjacentes à des chantiers de construction, de démolition ou de battage de pieux sont exposées à des vibrations transmises par le sol que les résidents peuvent percevoir bien en dessous des niveaux susceptibles de causer des dommages structurels. La surveillance se concentre ici sur les seuils VDV et KBFT afin de gérer les plaintes et de démontrer la conformité aux voisins et aux autorités.
Bureaux et lieux de travail
Des bureaux en open space proches de lignes de transport, d’installations CVC ou de travaux à proximité peuvent subir de faibles vibrations qui affectent la concentration et le confort perçu, même si elles sont sans danger pour la structure. La surveillance continue aide à distinguer les vibrations gênantes d’un risque réel.
Écoles
Les salles de classe proches de travaux routiers, de corridors ferroviaires ou d’activités de construction sont surveillées afin de maintenir l’exposition aux vibrations dans les limites de confort pendant les heures de cours, en soutenant à la fois le bien-être et les exigences de conformité des autorités locales.
Hôpitaux (confort des patients)
Au-delà de la protection des équipements médicaux sensibles, les services hospitaliers et les chambres de patients sont surveillés pour le confort des occupants — les vibrations dues au trafic, à des travaux à proximité ou aux services du bâtiment peuvent affecter le repos et la récupération des patients.
Hôtels et tours résidentielles près des lignes ferroviaires
Les grands immeubles résidentiels et hôteliers proches de corridors ferroviaires peuvent subir des vibrations amplifiées aux étages supérieurs. La surveillance du confort à long terme soutient la validation de la conception et la satisfaction continue des locataires ou des clients.
Bâtiments historiques et sites patrimoniaux (confort des visiteurs)
Les bâtiments patrimoniaux ouverts au public sont surveillés à la fois pour protéger des éléments fragiles et pour garantir le confort des visiteurs lors d’événements à proximité, d’une forte fréquentation ou de travaux adjacents, en conciliant préservation et usage quotidien.
Équipements sensibles
Mesure des niveaux de vibration de précision par rapport aux limites des courbes VC ou équivalentes protégeant les équipements délicats, dans des lieux tels que :
Hôpitaux (IRM, blocs opératoires)
Les équipements d’imagerie tels que les scanners IRM et CT, ainsi que les microscopes chirurgicaux et les systèmes robotiques, nécessitent des environnements à très faibles vibrations. La surveillance vérifie que les travaux à proximité, la circulation piétonne ou les services du bâtiment restent dans les limites des courbes VC adaptées à l’équipement.
Centres de données et salles serveurs
Les vibrations affectent la précision de lecture/écriture et la fiabilité à long terme des baies de disques durs haute densité. Les centres de données surveillent les vibrations au niveau du plancher et des racks afin de protéger la disponibilité et la durée de vie du matériel, en particulier à proximité d’installations CVC ou de chantiers voisins.
Fabs de semi-conducteurs et salles blanches
La photolithographie et d’autres procédés à l’échelle nanométrique sont très sensibles aux vibrations du sol. Une surveillance continue par rapport à des limites strictes de courbes VC (souvent VC-D ou mieux) protège le rendement et la précision des procédés.
Laboratoires de recherche
Les microscopes électroniques, les balances de précision et d’autres instruments sensibles nécessitent des environnements stables à faibles vibrations. La surveillance soutient la qualification des installations et la validation continue à mesure que l’activité environnante évolue.
Sites de fabrication de précision
Les procédés de fabrication impliquant des tolérances fines — optique, usinage de précision, assemblage électronique — dépendent de planchers stables. La surveillance des vibrations aide à identifier et à atténuer les sources avant qu’elles n’affectent la qualité des produits.
Musées et archives (préservation des artefacts)
Des artefacts fragiles, des œuvres d’art et des documents d’archives peuvent être endommagés par une exposition cumulative aux vibrations dues à la fréquentation, aux transports ou à des travaux à proximité. La surveillance à long terme soutient la planification de la conservation et la conception des vitrines.
5GV
Le 5GV est un moniteur de vibration et d’inclinaison MEMS haute performance offrant une précision exceptionnelle, combiné à une passerelle 4G intégrée (Wi-Fi en option). Il est idéalement adapté à la surveillance de la santé structurelle, à la protection des occupants à l’intérieur des bâtiments et à la protection des équipements sensibles.
Conçu pour être facile à utiliser, le 5GV est simple à configurer, rapide à installer et peut être entièrement géré à distance — réduisant considérablement le besoin de visites sur site chronophages.
Sa base à batterie rechargeable prolonge l’autonomie sur le terrain sans devoir remplacer des piles primaires, réduisant encore les visites de maintenance lors de déploiements à long terme.
Comment fonctionne la surveillance des vibrations
Établir une référence
Enregistrer les vibrations de fond avant le début des travaux — définit des seuils réalistes et documente les conditions préexistantes
Positionner les capteurs
Placer aux fondations, sur les éléments porteurs ou le long du chemin de transmission — l’emplacement doit correspondre à l’objectif de surveillance
Surveiller et alerter
Échantillonner en continu ; envoyer une alerte immédiate lorsqu’un seuil est approché ou dépassé
Rapporter et partager
Générer automatiquement des rapports de conformité et les partager avec les autorités, les ingénieurs et les voisins
Notre puissante solution cloud pour la surveillance et l’analyse.
MeasurEyeQuelles unités sont utilisées pour mesurer les vibrations ?

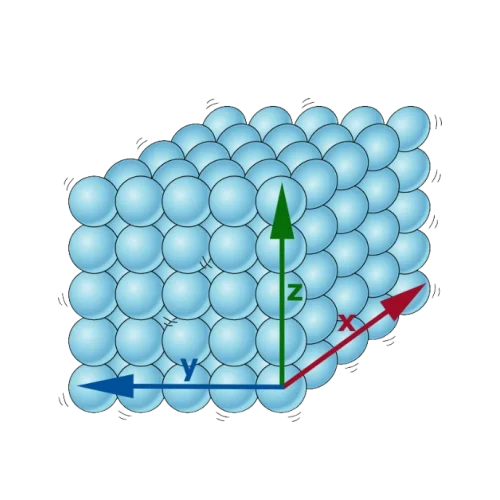

Pendant la vibration, les particules à l’intérieur de la structure oscillent. Pour chaque axe, la vitesse (vélocité) à laquelle les particules oscillent est calculée à partir de la distance parcourue (déplacement) dans le temps.
La vitesse des particules (v), mesurée en mm/s ou en in/s, est définie comme
v = Δd / Δt
Δd → le déplacement des particules en millimètres ou en pouces
Δt → le temps en secondes
Surveillance de l’intégrité structurelle
PPV (Peak Particle Velocity)
La PPV est la valeur la plus élémentaire utilisée dans les mesures de vibration. Elle indique la plus grande vitesse de particule sur une période de temps par axe. La PPV est définie comme la valeur absolue maximale du signal non pondéré.
Les limites de PPV dépendent de la fréquence et du bâtiment. Selon DIN 4150-3, par exemple, les limites vont de 20–50 mm/s pour les bâtiments commerciaux/industriels jusqu’à 3–10 mm/s pour les bâtiments de grande valeur intrinsèque, sur la plage 1–100 Hz — ce qui illustre pourquoi un seul chiffre de PPV ne suffit jamais à lui seul ; il doit toujours être interprété en fonction de la fréquence et du type de bâtiment.
PCPV (Peak Component Particle Velocity)
La PCPV est le maximum des trois PPV dans chaque direction d’axe :
PVS (Peak Vector Sum)
La PVS est la vitesse résultante calculée en considérant simultanément les PPV dans les directions x, y et z — la racine carrée de la somme des carrés des composantes de PPV :
DF (fréquence dominante)

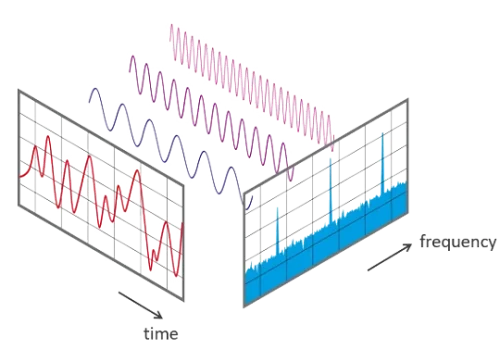

Un signal de vibration peut être décomposé en composantes de fréquence individuelles (à l’aide des méthodes Zero Crossing ou Fast Fourier Transform). La fréquence dominante (DF) peut révéler une modification de la fréquence propre (de résonance) d’une structure — proportionnelle à sa rigidité. Un décalage, par exemple dans une structure en acier, peut indiquer une corrosion grave, d’où l’intérêt de surveiller les variations de fréquence des ponts en acier.
Zero Crossing (ZC) est la méthode la plus simple d’estimation de la fréquence : comme une oscillation coupe l’axe x deux fois par cycle, compter les passages et diviser par deux, puis par la taille de la fenêtre d’observation, donne la fréquence dominante. Cette méthode fonctionne mieux avec quelques cycles complets, et la précision s’améliore avec une fenêtre d’observation plus longue.
Confort des occupants
KBFT / KBF (valeur KB)
Le KBF est une métrique allemande (DIN 4150-2) obtenue en filtrant le signal de vitesse par passe-bande afin d’approximer la perception humaine, puis en l’évaluant comme une valeur RMS glissante. Deux valeurs clés sont rapportées : KBFmax, la valeur KBF instantanée la plus élevée sur la période d’évaluation, et KBFTm, son équivalent moyenné dans le temps — utilisées ensemble pour juger à la fois la perturbation de pointe et l’exposition prolongée.
AWt (accélération pondérée en fréquence)
L’AWt, selon l’ISO 2631, est l’accélération RMS pondérée en fréquence, combinée sur les trois axes, reflétant la sensibilité différente du corps humain à la fréquence et à la direction des vibrations.
Spectre en 1/3 d’octave
Plutôt que de réduire un signal à un seul chiffre, le spectre en 1/3 d’octave le décompose en bandes de fréquence (vitesse, accélération et dBV), offrant une vision plus complète de l’endroit où l’énergie vibratoire est concentrée — utile lorsqu’un indicateur unique comme le VDV ou le KBF ne raconte pas toute l’histoire.
VDV (valeur de dose vibratoire)
Le VDV est une métrique d’exposition cumulative définie dans la BS 6472. Plutôt que de considérer un seul pic, il intègre l’accélération pondérée en fréquence sur toute la période d’exposition, de sorte que les événements intermittents ou répétés sont davantage pondérés qu’un seul pic momentané — reflétant la manière dont les humains perçoivent réellement les vibrations dans le temps.
où a(t) est l’accélération pondérée en fréquence et T est la période totale d’exposition (généralement une journée ou une nuit complète).
Les seuils de confort dépendent de la norme et du cas d’usage : la BS 6472 définit des valeurs d’action VDV différentes pour le jour/la nuit et pour le résidentiel vs. le milieu de travail, tandis que la DIN 4150-2 fixe des limites KBF selon le type de zone (p. ex. purement résidentielle vs. mixte). Comme pour les limites structurelles, une seule mesure n’est significative que si elle est interprétée au regard de la norme applicable et de l’usage du bâtiment.
Équipements sensibles
Courbes VC (critère de vibration)
Les courbes VC définissent la vitesse vibratoire RMS maximale admissible en bande de 1/3 d’octave, généralement sur la plage 8–80 Hz, pour des environnements abritant des équipements sensibles aux vibrations. Chaque courbe — VC-A à VC-E — représente une limite progressivement plus stricte, adaptée à la sensibilité de l’équipement protégé.
Les courbes de niveau inférieur (vers VC-A) autorisent davantage de vibrations ; les courbes plus strictes (vers VC-E) sont réservées aux procédés les plus sensibles, tels que la microscopie électronique ou la lithographie à l’échelle nanométrique.
La courbe VC applicable dépend entièrement de l’équipement à protéger : un espace de laboratoire général peut ne nécessiter que VC-A ou VC-B, tandis que des outils de lithographie pour semi-conducteurs ou des microscopes électroniques peuvent exiger VC-D ou plus strict. La conception des installations et la surveillance continue se réfèrent à la même courbe afin que toute dérive vers la limite — due à des travaux à proximité, à des changements CVC ou à la circulation piétonne — soit détectée tôt.
