Comment les statistiques de percentile sont-elles mesurées ?
Les niveaux de bruit statistiques LN sont couramment utilisés pour la surveillance du bruit environnemental, comme le trafic routier ou les évaluations du bruit communautaire. Dans ces applications, les niveaux de bruit fluctuent considérablement avec le temps, et les statistiques de niveau aident à mieux comprendre ce qui se passe.
Par exemple, L90 décrit le niveau qui a été dépassé pendant 90 % du temps. C’est-à-dire que pendant 90 % de la période mesurée, le niveau de bruit était au moins supérieur au niveau L90. Le niveau L90 est souvent utilisé comme approximation du niveau de bruit de fond. De l’autre côté de l’échelle, L01 décrit le niveau qui n’a été dépassé que pendant 1 % du temps. C’est-à-dire que pendant 1 % de la période mesurée, le niveau de bruit était au moins supérieur au niveau L01. Le niveau L01 est parfois utilisé comme approximation du niveau maximal Lmax.
Pour démontrer visuellement comment les valeurs LN sont calculées, le graphique suivant explique le niveau L10.
Niveau de bruit statistique L10
Comment le XL2 mesure-t-il les statistiques ?
Le XL2 échantillonne les valeurs d’entrée sélectionnées une fois par milliseconde et stocke chaque résultat. Pour optimiser la mémoire requise pour stocker autant de données, les valeurs sont arrondies (par exemple, à 1 dB), puis seul le nombre d’occurrences d’une certaine valeur est stocké (et non la valeur elle-même). La mémoire qui stocke l’occurrence est appelée la « classe » et l’arrondissement de la valeur d’entrée, la « largeur de classe ».
Le paramètre mesuré utilisé pour calculer les statistiques doit être choisi avant le début de la mesure, par exemple LAF ou LAeq, et ne peut plus être modifié par la suite. Le choix de la statistique de niveau Ln (par exemple, L33 au lieu de L90) peut être modifié même après la fin de la mesure.

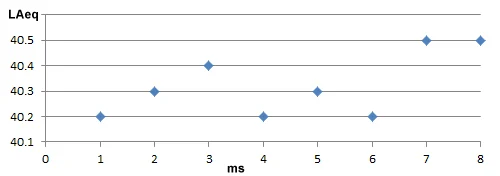

Niveaux mesurés toutes les millisecondes (ms)
Nombre d’occurrences
Statistiques de niveau à large bande
Ici, le XL2 échantillonne la valeur d’entrée une fois par milliseconde dans des classes de largeur de 0,1 dB. Les paramètres à large bande mesurés LxS, LxF et LxEQ1″ peuvent être sélectionnés pour les calculs statistiques (x = A/C/Z) à l’aide de la page « Set EQT, L% » de la fonction SLMeter.
Statistiques de niveau spectral (bande d’octave 1/1 ou 1/3)
Le paramètre affiché dans l’écran RTA en direct est celui qui est utilisé comme paramètre d’entrée pour les statistiques de niveau. Chaque bande RTA a sa propre distribution statistique utilisée pour calculer les valeurs LN. Pour limiter les besoins en mémoire, la largeur de classe est ici fixée à 1 dB. Les résultats de percentile commencent aux nombres entiers à partir du firmware V4.32. Les anciennes versions du firmware utilisent le même chiffre après la virgule, qui dépend de la sensibilité du microphone.
Comment le XL2 enregistre-t-il les statistiques de niveau ?
Les valeurs LN peuvent également être choisies pour être enregistrées dans le XL2. Les résultats LN calculés sont les valeurs globales depuis le début de la mesure. Une valeur LN enregistrée indiquera comment les valeurs globales finales ou la valeur LN totale ont évolué pendant la période de mesure, mais n’affichera pas un résultat statistique distinct pour chaque intervalle de journal. Pour enregistrer des valeurs LN distinctes pour des périodes de mesure spécifiques, par exemple toutes les 5 minutes, le mode de minuterie répétée doit être utilisé. Cela stocke les valeurs LN distinctes dans le fichier de rapport du sonomètre.
Post-calcul avec le logiciel Data Explorer XL2
Le logiciel PC Data Explorer XL2 offre une analyse statistique détaillée des données de mesure du niveau sonore enregistrées. Souvent, des valeurs LN basées sur les valeurs LAF sont nécessaires. Par conséquent, nous recommandons de sélectionner un intervalle d’enregistrement de 100 ms et d’ajouter LAFmax à la liste des valeurs enregistrées sélectionnées à stocker sur le XL2. Cela fournit le LAFmax de chaque 100 ms pour le calcul statistique.
L’analyse est basée sur les niveaux sonores réels enregistrés et est donc indépendante de tout résultat statistique calculé dans les rapports de mesure XL2. Cela permet au Data Explorer de recalculer les résultats LN, où des marqueurs ou des zones exclues ont été identifiés, dans le cadre de l’analyse post-mesure. Les résultats LN produits par Data Explorer et les valeurs LN calculées par le XL2 peuvent différer légèrement, car le Data Explorer utilise les données enregistrées de 100 ms tandis que le XL2 utilise les données brutes à plus haute résolution échantillonnées à des intervalles de 1 ms.

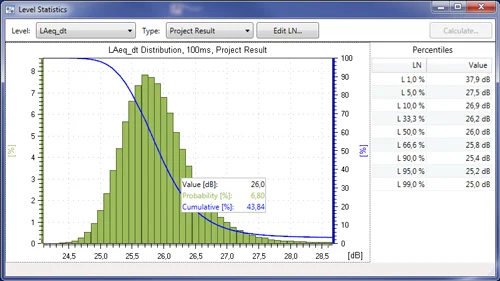

Capture d’écran des statistiques de niveau du logiciel Data Explorer XL2
Statistiques de niveau de la bande de 100 Hz (capture d’écran du logiciel Data Explorer XL2)
