Comment tester objectivement un système audio haut de gamme (partie 2)
La deuxième et dernière partie de cet article poursuit l’installation du système audio haut de gamme chez le client. Nous abordons également plusieurs aspects du service et de la réparation, ainsi que la gestion du contrôle qualité. L’article se termine par un récapitulatif des points les plus importants des parties I et II.

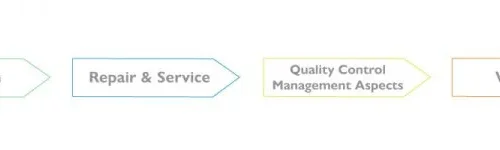

Dans la deuxième partie, nous examinerons de plus près les processus d’installation, de réparation et de service :
La première partie portait sur le contrôle qualité (CQ) – vous l’avez manquée ? Pas de problème, consultez la première partie pour vous rattraper avant de continuer !
4) Installationhttps://www.nti-audio.com/wp-content/uploads/NTi-Audio-RT-decay-measurement.webp
Tous les efforts déployés pour fabriquer un système audio haut de gamme parfait peuvent être réduits à néant si le système est utilisé dans un environnement qui ne se prête pas à l’écoute. Il y a trois paramètres acoustiques fondamentaux à surveiller :
a) Réverbération
Une réverbération excessive dans une salle d’écoute peut gâcher l’expérience d’écoute. Au contraire, une absence de réverbération n’est pas non plus agréable à l’oreille. La réverbération optimale dépend de la taille de la pièce. Pour les applications typiques de taille de salon, un temps de RT de 0,3 à 0,5 s dans toutes les bandes de fréquences est recommandé. La mesure du RT utilise soit un signal de bruit rose contrôlé, appliqué au système audio, soit un son impulsionnel, tel qu’un ballon qui éclate.

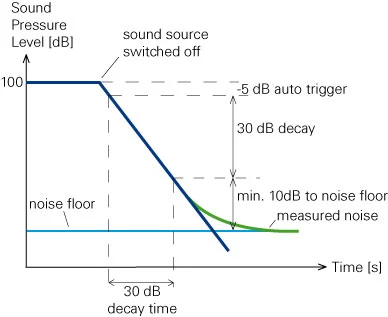

Temps de RT
b) Réflexions de la pièce
Basses fréquences/ondes stationnaires

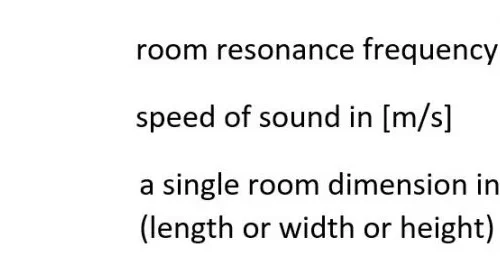

La fréquence de résonance de la pièce peut être calculée :
Où :
Pour les tailles de salon typiques, les fréquences de résonance apparaîtront dans la plage de 20 Hz à 100 Hz. La présence de résonances de pièce peut être mesurée en appliquant la fréquence de résonance de la pièce au système audio, puis en mesurant le niveau acoustique à différentes positions dans la pièce. Si la mesure varie considérablement, des réflexions à basse fréquence sont présentes et doivent être éliminées en appliquant des traitements acoustiques appropriés, pour les basses fréquences, à la pièce.
Fréquences moyennes et hautes
Les réflexions des fréquences moyennes et hautes apparaissent comme un effet de filtre en peigne. Cet effet est non seulement audible, mais aussi facilement mesurable. Pour identifier les effets de filtre en peigne dans une pièce, du bruit blanc est appliqué au système audio. Ensuite, le spectre du son est mesuré dans la pièce, à l’aide d’une FFT haute résolution. Lorsque le spectre de la pièce avec un axe X à échelle linéaire montre des encoches équidistantes, cela indique des réflexions de la pièce.

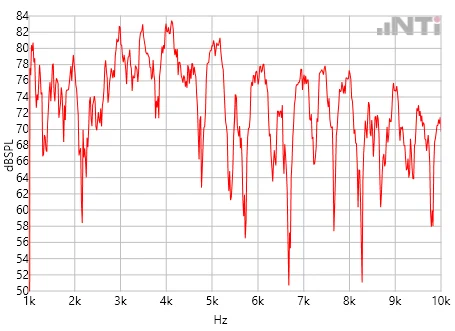

Spectre FFT du filtre en peigne
(c) Bruit ambiant
Étant donné que les systèmes haut de gamme sont censés reproduire chaque petit détail du son original, un bourdonnement ou un bruit provenant de l’environnement peut être dérangeant. Le bruit ambiant peut être mesuré comme une simple lecture du niveau sonore pondéré A.
Une façon plus sophistiquée consiste à utiliser des mesures de courbes de bruit. Les courbes de bruit tracent le niveau sonore dans chaque bande d’octave par rapport aux courbes de sonie où chaque bande est perçue de la même manière.
Les valeurs de niveau NC recommandées pour les studios d’enregistrement, les salles de concert et les applications d’écoute similaires sont NC 15-20.

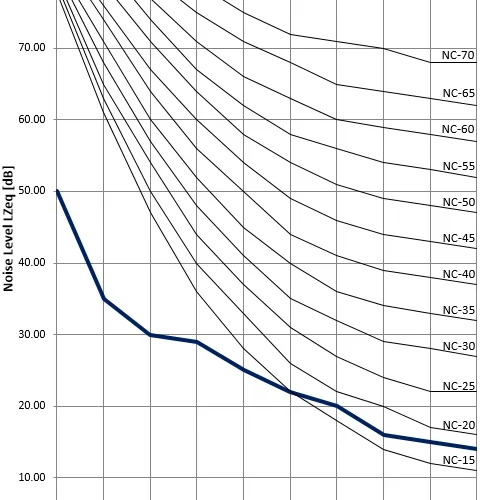

Courbes NC (critères de bruit)
5) Réparation et service
En cas de réparation ou de service d’un système audio haut de gamme, l’ensemble existant de mesures provenant des tests de CQ de fabrication peut être appliqué pour identifier un composant de système défectueux. Habituellement, la mesure échouée indique le type de défaillance. Lorsque le diagnostic des défauts au niveau de la carte de circuit imprimé est requis, un analyseur audio avec des fonctionnalités standard telles que le niveau, la distorsion et la FFT est très utile.

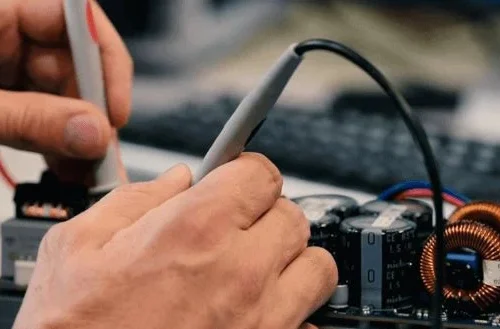

Dépannage dans un laboratoire d’électronique
Lorsque des pièces critiques sont échangées, il est important de faire correspondre les caractéristiques de la pièce remplacée.
Après la réparation, les tests réguliers de l’appareil définis auparavant sont effectués pour l’appareil réparé. Avant l’expédition, le test du système de CQ de fabrication est exécuté.
6) Aspects de la gestion du contrôle qualité
a) Environnement de test
Pour les mesures acoustiques dans la R&D, le CQ entrant et le CQ de fabrication, un environnement de test acoustiquement stable est le fondement de données de test fiables et reproductibles. Le positionnement exact de tous les modèles de haut-parleurs ainsi que du microphone de mesure est crucial. Le bruit ambiant doit être maintenu aussi bas que possible. Les réflexions provenant des limites de la pièce ou des obstacles doivent être recouvertes d’un matériau de traitement acoustique ou gérées par le système de test en appliquant une fonctionnalité de fenêtre temporelle.

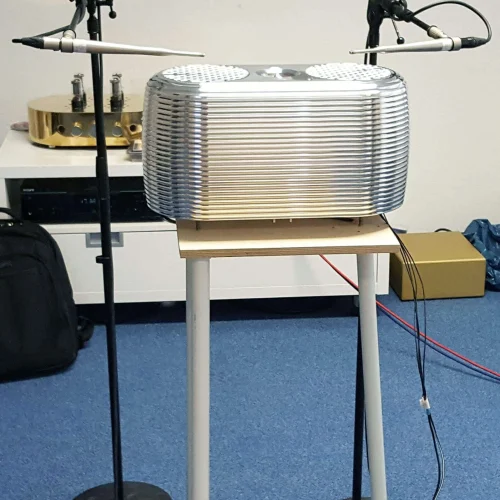

Configuration de mesure CQ en champ proche d’un haut-parleur de moniteur
b) Documentation
Chaque procédure de mesure dans chaque phase de la production doit être documentée de manière claire et non ambiguë, la rendant exécutable par tout technicien de l’entreprise. Lorsqu’une mesure est effectuée, les données doivent être consignées avec le numéro de série de l’appareil ou du système testé. Cela permet de comparer les résultats en cas de réparation et indique également la qualité des produits au fil du temps. Avoir un ensemble complet et traçable de données de mesure significatives pour chaque produit jamais expédié est un atout important et précieux pour une entreprise.
c) Étalonnage
Pour garantir la précision du système de mesure, tous les appareils pertinents tels que l’analyseur audio et le microphone de mesure doivent être étalonnés conformément aux recommandations du fabricant. Les microphones de mesure sont sensibles aux changements de température et d’humidité. Par conséquent, un étalonnage périodique plus fréquent avec un calibreur de microphone est conseillé.
Récapitulatif
• Objectivité par rapport à la subjectivité
• Tenez compte du chemin de signal complet, y compris la salle d’écoute
• Stratégie de mesure cohérente sur le cycle de vie du produit
• Un système de test audio approprié couvre toutes les exigences
• Une documentation complète est un atout pour l’entreprise.
