Solução de Teste para Acústica de Salas

Test Solution Room Acoustics

O kit Room Acoustics mede o comportamento do som acústico em espaços fechados, como residências, salas de aula, auditórios, escritórios, teatros, salas de concerto ou terminais de transporte. O kit consiste no conjunto de alto-falantes dodecaedro DS3, no analisador acústico XL2 e no software Room Acoustics Reporter. Todas as medições são realizadas de acordo com os padrões relevantes.

Visão global

A acústica da sala descreve como o som acústico se comporta em um espaço fechado. As medições acústicas de sala típicas são:

A resposta acústica da sala deve atender ao objetivo principal da sala. Por exemplo, para uma boa inteligibilidade da fala nas salas de aula, é desejável um tempo de reverberação RT60 de 0,5 a 1 segundo com base no volume. Em uma sala de concertos projetada para música orquestral, um tempo de reverberação RT60 de 2 a 3 segundos pode oferecer uma experiência sonora rica e quente. Com base em medições, as propriedades acústicas de um espaço fechado podem ser modificadas por ex. redesenhando a sala ou adicionando materiais de isolamento acústico a paredes ou tetos.

Fonte de som

As medições acústicas da sala requerem uma fonte sonora com um campo sonoro difuso, o que significa que a energia sonora deve ser distribuída uniformemente. Por esse motivo, uma fonte sonora com uma característica de radiação omnidirecional é importante para medições precisas.


Conjunto de alto-falantes dodecaedro DS3

Conjunto de alto-falantes dodecaedro DS3

O alto-falante dodecaedro DS3 é uma poderosa fonte de som com características de radiação omnidirecional. O DS3 inclui 12 alto-falantes de um mesmo tipo, montados em um chassi em forma de dodecaedro. O espectro de frequência otimizado fornece um alto nível de energia sonora equalizada para medições precisas do tempo de reverberação. Além disso, oferece a fonte sonora de referência para avaliar a taxa de decaimento espacial em escritórios abertos.

PA3

O DS3 é alimentado pelo amplificador de potência portátil PA3, que oferece um gerador de ruído rosa incorporado com um sinal de saída equalizado. O controle remoto sem fio permite que o sinal de teste seja ligado / desligado fora da sala de medição.

Consulte mais informações...


TalkBox

TalkBox

A TalkBox é um gerador de sinal acústico para medições de inteligibilidade de fala. A TalkBox simula um locutor humano (60 dBA a 1 metro) com o sinal de teste STIPA e as mensagens faladas. Além disso, fornece uma ampla gama de sinais de teste como Seno, Ruído Rosa, Ruído Branco, um sinal de teste de atraso e anúncios falados. Ela oferece um conector de entrada / saída de linha balanceado e um alto-falante equalizado FIR (nível e fase).

Consulte mais informações...


Minirator MR-PRO

MR-PRO

O Minirator MR-PRO gera um ruído rosa fechado com um baixo fator de crista dedicado às medições RT60. Além disso, o MR-PRO oferece o sinal de inteligibilidade de fala e um sinal GlideSweep com tempo de ciclo editável. Todos os sinais de teste podem ser reproduzidos através do conjunto de alto-falantes dodecaedro DS3.

Consulte mais informações...

Analisador XL2 para acústica de salas

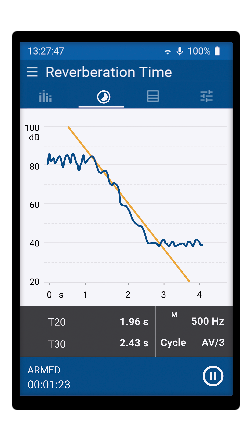

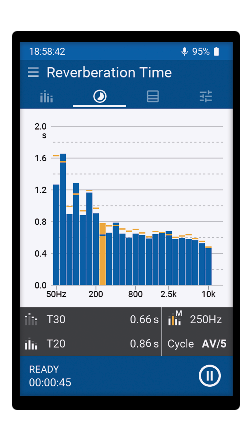

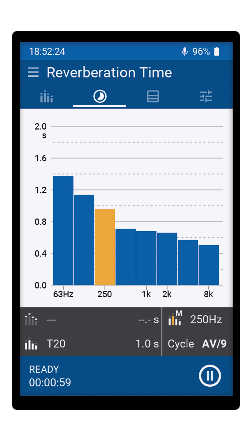

Tempo de Reverberação RT60

O analisador acústico XL2 mede a queda de energia na faixa de 63 Hz a 8 kHz pelo método Schroeder em bandas de 1/1 de oitava. O disparo automático e a média de várias medições simplificam a operação e minimizam o tempo de medição. Use uma fonte de impulso ou um ruído rosa interrompido como sinal de teste. O Extended Acoustic Pack opcional estende a medição do RT60 para uma resolução de 1/3 de oitava. O resultado da medição pode ser comparado com os valores de referência recomendados usando o software opcional «Room Acoustics Reporter».

Medição do tempo de reverberação XL2 RT60

Consulte mais informações...




STI de inteligibilidade de fala

O analisador XL2, com a opção STIPA instalada, mede a inteligibilidade de fala de acordo com a revisão mais recente (edição 4) da norma IEC 60268-16: 2011 e edições anteriores. Oferece correção de ruído ambiente e média automatizada para medições repetidas. O XL2 exibe o Índice de transmissão de fala (STI) e a Escala de inteligibilidade comum (CIS), acompanhados pelos níveis individuais e índices de modulação das sete bandas de oitava. Isso permite, por exemplo determinar a distância de privacidade e distração em escritórios abertos, de acordo com a ISO 3382-3.

STI de inteligibilidade de fala

Consulte mais informações...

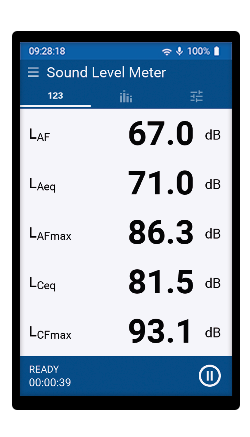

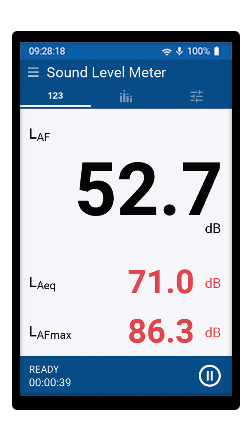

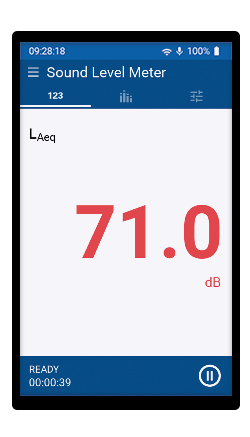

Nível de pressão sonora

O XL2 é um potente medidor de nível de som para medições abrangentes da acústica da sala. Oferece uma faixa de níveis de vento, como Leq médio, nível de pressão sonora máximo ou mínimo medido em combinação com a ponderação de frequência A, C ou Z e ponderações de tempo de impulso rápido, lento e opcional. Todos os resultados estão disponíveis simultaneamente.

Medidor de nível de som XL2

Os clientes podem registrar todas as informações de nível adquiridas em um cartão SD removível. Além disso, o XL2 oferece gravação de arquivo wav para uma documentação completa dos níveis de pressão sonora medidos. Notas de voz também podem ser adicionadas a cada medição.

Consulte mais informações...

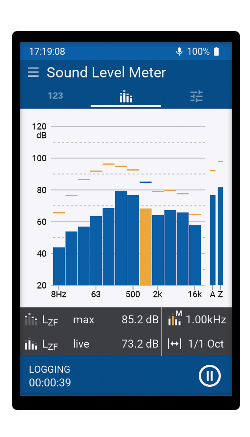

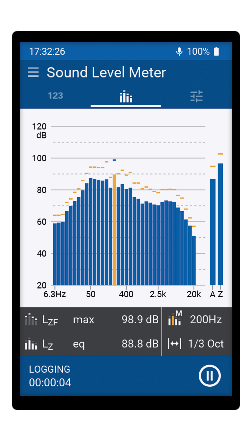

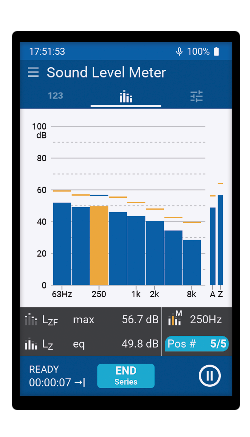

Espectro de ruído de fundo

O RTA combina perfeitamente com a otimização do som em ambientes fechados. O XL2 mede e registra os valores da banda larga e o espectro em tempo real na resolução de 1/1 ou 1/3 de oitava de acordo com a IEC 61260 classe 0. Os resultados do medidor de nível de som do espectro de banda larga e RTA estão disponíveis simultaneamente.

Medidor de nível de som XL2

Consulte mais informações...




Curvas de ruído

O analisador acústico XL2 fornece uma medição de curva de ruído para uma classificação objetiva do nível de ruído de fundo em uma sala. A classificação da curva de ruído de um espectro é designada como o valor da curva de ruído mais alta "tocada" pelo espectro medido da banda de oitava. O nível de interferência de fala (SIL) e a classificação da curva de ruído são calculados em paralelo. A função Curva de ruído é oferecida com o pacote opcional de limites espectrais.

Analisador XL2

Consulte mais informações...

Room Acoustics Reporter

O analisador acústico XL2 salva os dados de medição adquiridos em seu cartão SD. Os dados contêm todas as informações relevantes formatadas como um arquivo de texto, para que possam ser facilmente importadas para qualquer programa de planilha, como o MS Excel ou o software profissional Room Acoustics Reporter.

Projector PRO XL View

O Room Acoustics Reporter é um software de PC para gerar automaticamente relatórios de medição de tempo de reverberação e analisar o espectro de resposta em frequência RTA. O software oferece suporte a acústicos e especialistas na visualização e avaliação detalhada dos dados de medição gravados com o medidor de pressão sonora XL2.

saiba mais

Configurações

Kit de Acústica de Salas XL2

Kit básica de medição XL2 para acústica de salas

Incluindo
  • Analisador acústico XL2
  • O Software Room Acoustics Reporter
  • M4261 Microfone de medição
  • Minirator MR-PRO
  • Cabo ASD para XL2
  • 2x adaptadores de corrente
  • Exel System Case

Kit profissional de medição XL2 para acústica de salas

Incluindo
  • Amplificador de potência PA3r
    com gerador de ruído embutido
  • Alto-falante dodecaedro DS3
  • Suporte para o DS3
  • Analisador acústico XL2
  • Pacote acústico estendido para XL2
  • O Software Room Acoustics Reporter
  • Microfone de medição M2230
  • Cabo ASD para XL2
  • Adaptador de corrente
  • Exel System Case

Opcional conforme necessário:


Opcional de inteligibilidade de fala para XL2

para medições de STI

Opção de limites espectrais para XL2

para medições de curva de ruído

NTi Audio TalkBox

Gerador acústico

Calibrador de Som Classe 1

para calibração do microfone às condições ambientais reais
