Messlösungen für die Raumakustik

Messlösung für die Raumakusitk

Das Raumakustik-Kit misst die akustischen Gegebenheiten in geschlossenen Räumen wie z.B. Wohnungen, Klassenzimmern, Auditorien, Büros, Theatern, Konzertsälen oder Bahnhöfen. Das Kit beinhaltet den Dodekaeder-Lautsprecher DS3 mit dem Leistungsverstärker PA3, sowie den Akustik-Analysator XL2 und die Room Acoustics Reporter Software. Alle Messungen werden gemäss den geltenden Normen ausgeführt.

Übersicht

Die Raumakustik beschreibt die Schallcharakteristik von geschlossenen Räumen. Typische raumakustische Messungen sind

Die akustische Charakteristik eines Raumes sollte zu seinem Verwendungszweck passen. Um z.B. in einem Klassenzimmer eine gute Sprachverständlichkeit zu erreichen, sollte die Nachhallzeit je nach Raumgrösse zwischen 0.5 und 1 Sekunde liegen. In einer klassischen Konzerthalle sorgt dagegen eine Nachhallzeit von 2-3 Sekunden für ein reiches und warmes Hörerlebnis. Ausgehend von den Messergebnissen lassen sich die akustischen Eigenschaften eines geschossenen Raums optimieren, z.B. durch den Einbau schallabsorbierender Materialien an den Wänden oder der Decke.

Schallquelle

Für raumakustische Messungen wird eine Schallquelle mit diffusem Schallfeld benötigt, welche die Schallenergie gleichförmig in alle Richtungen abstrahlt. Aus diesem Grund eignen sich Schallquellen mit omnidirektionaler Schallabstrahlung am besten, um präzise Messergebnisse zu erhalten.


Dodekaeder-Lautsprecher-Kit DS3

DS3 Dodekaeder-Lautsprecher

Der Dodekaeder-Lautsprecher DS3 ist eine leistungsfähige Schallquelle mit omnidirektionaler Abstrahlcharakteristik. Er beinhaltet 12 Lautsprecher desselben Typs, die in einem dodekaedrischen Gehäuse eingebaut sind. Das entzerrte Frequenzspektrum liefert einen hohen Pegel für präzise Nachhallzeit-Messungen. Gleichzeitig dient der DS3 als Referenzschallquelle zur Bestimmung der räumlichen Abklingrate in Grossraumbüros.

PA3

Der DS3 wird vom portablen Leistungsverstärker PA3 gespeist, welcher einen eingebauten Rosa Rauschgenerator mit entzerrtem Ausgangssignal beinhaltet. Die Funkfernsteuerung erlaubt das Ein- und Ausschalten des Testsignals von ausserhalb des zu prüfenden Raums.

Mehr...


TalkBox

TalkBox

Die TalkBox ist eine akustische Referenzschallquelle für die umfassende Messung der Sprachverständlichkeit von Durchsageanlagen, angefangen beim Sprechermikrofon bis hin zum Hörer. Die TalkBox erzeugt ein nach IEC 60268-16 normiertes STIPA Prüfsignal, das einen Sprecher mit einem Schallpegel von 60 dBA bei einem Meter Abstand nachbildet. Zusätzlich bietet die TalkBox weitere Testsignale wie z.B. Sinus, Rosa und Weisses Rauschen sowie ein Delay-Prüfsignal.

Mehr...


Minirator MR-PRO

MR-PRO

Mit dem NTi Audio Minirator MR-PRO lässt sich getaktetes Rosa Rauschen mit tiefem Crest Faktor für Nachhallzeit-Messungen erzeugen. Zusätzlich kann der MR-PRO auch Sweep-Signale ("Chirp") mit einstellbarer Zykluszeit ausgeben (< 1.5 Sekunden für Nachhallzeit-Messungen mit dem Akustik-Analysator XL2). Die Prüfsignale werden über einen Leistungsverstärker und dem Dodekaeder-Lautsprecher abgespielt.

Mehr...

XL2 Analysator für Raumakustik

XL2

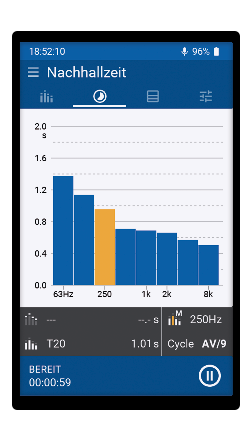

Nachhallzeit

Der XL2 misst die Nachhallzeit im Frequenzbereich 63 Hz - 8 kHz in Oktavbändern mittels der Schröder-Rückwärtsintegration und triggert automatisch auf eine Impulsschallquelle oder ein getaktetes Rosa Rauschen. Das optionale "Erweiterte Akustikpaket" bietet zusätzlich eine Terzauflösung der Nachhallzeit-Messung. Die Messwerte können optional in der Software «Room Acoustics Reporter» mit der vom Raumvolumen und der Nutzungsart abhängigen Soll-Nachhallzeit nach DIN 18041 verglichen werden.

XL2 RT60 Nachhallzeitmessung

Mehr...




Sprachverständlichkeit STI

Der Akustik-Analysator XL2 misst bei installierter STIPA Option die Sprachverständlichkeit gemäss der neuesten Ausgabe der Norm IEC 60268-16:2020 (Edition 5), sowie älterer Ausgaben. Er unterstützt die Umgebungslärm-Korrektur ebenso wie die automatische Mittelung mehrerer Messzyklen. Als Ergebnis zeigt der XL2 den Sprachübertragungsindex (STI) und die allgemeine Verständlichkeitsskala (CIS) an, zusammen mit den individuellen Pegeln und Modulationsindizes der sieben Oktavbänder. Damit kann z.B. der Ablenkungsabstand und Vertraulichkeitsabstand in Grossraumbüros nach ISO 3382-3 ermittelt werden.

Sprachverständlichkeit STI

Mehr...

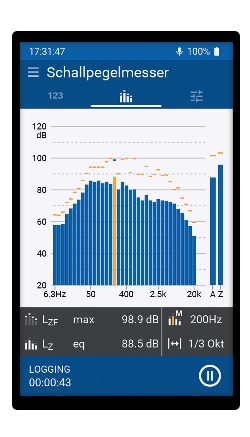

Schalldruckpegel

Der XL2 ist ein leistungsfähiger Schallpegelmesser für umfangreiche raumakustische Messungen. Er bietet eine Vielzahl von Pegelwerten, wie z.B. den Leq, maximalen oder minimalen Schallpegel in Kombination mit den Frequenzgewichtungen A, C oder Z sowie den Zeitgewichtungen Fast, Slow und Impulse. Alle Ergebnisse sind parallel verfügbar.

XL2 Sound Level Meter

Alle aufgezeichneten Pegelwerte lassen sich auf der eingesteckten SD Karte speichern. Zusätzlich bietet der XL2 die Aufzeichnung von WAV-Dateien, um die Schallpegel-Messungen vollständig zu dokumentieren. Zudem lässt sich zu jeder Messung eine Sprachnotiz aufzeichnen.

Mehr...

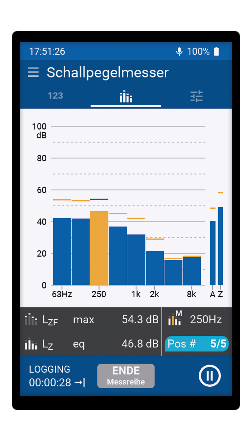

Hintergrundgeräusch-Spektrum

Die Echtzeitanalyse ist ein ideales Werkzeug zur Optimierung der Raumakustik. Neben den Breitbandpegeln misst der XL2 gleichzeitig das Echtzeitspektrum in Terzband- oder Oktavbandauflösung nach IEC 61260 Klasse 0. Die Ergebnisse der Breitband-Schallpegel und Terzband Messung sind parallel verfügbar.

XL2 Sound Level Meter

Mehr...

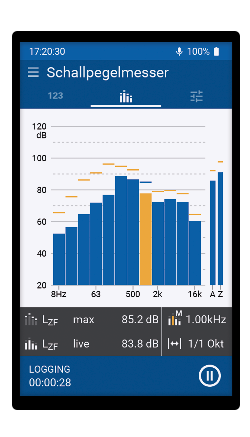

Noise Curves

Die Messung der Noise Curves ermöglicht die objektive Beurteilung des Hintergrundlärms in einem Raum oder einer Messumgebung. Die Noise Curve eines akustischen Spektrums entspricht dem Wert der höchsten berührten Referenzkurve des ermittelten Oktavbandspektrums. Der XL2 ermittelt den Sprachinterferenzpegel (SIL) und die Noise Curve-Bewertung parallel. Die Noise Curve Messfunktion ist verfügbar mit der Option “Spektrale Grenzwerte”.

XL2 Sound Level Meter

Mehr...

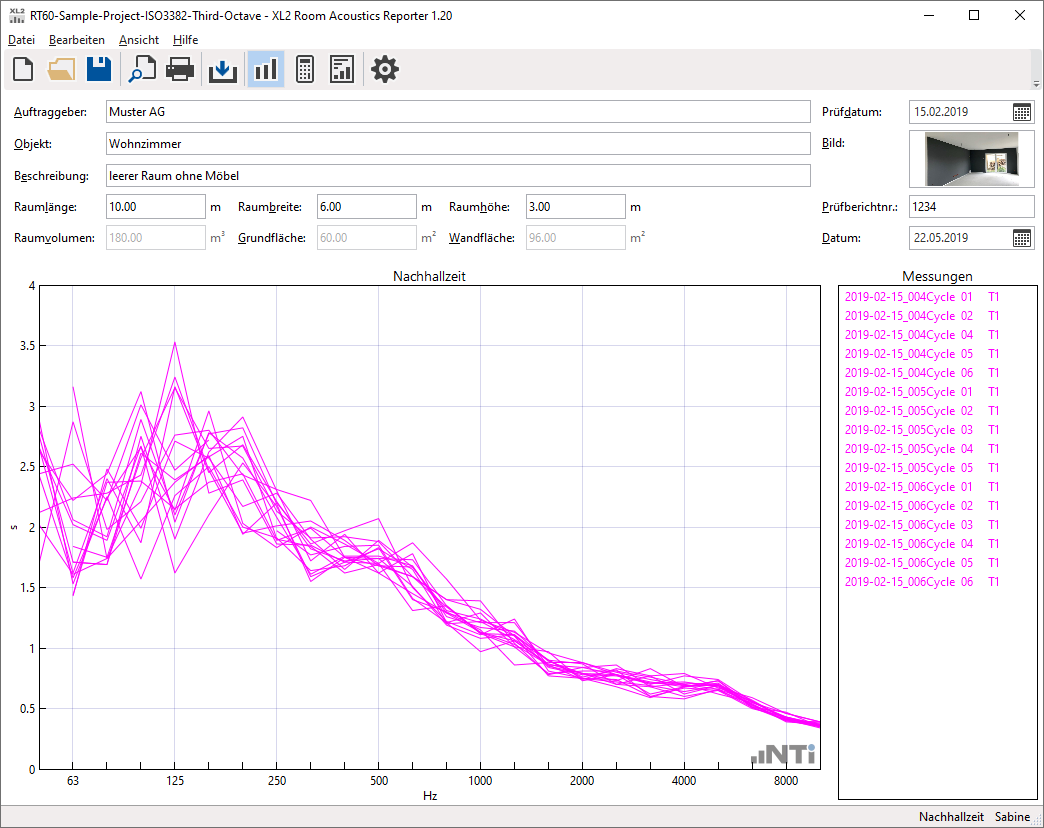

Room Acoustics Reporter

XL2 speichert alle Messwerte in Textformat (TXT-Datei) für die Dokumentation und weiterführende Analysen auf der SD-Karte ab. Die Dateien lassen sich direkt in MS Excel oder die professionelle Auswertesoftware “Room Acoustics Reporter” importieren.

Projector PRO XL View

Der Room Acoustics Reporter ist eine PC-Software zur automatischen Erstellung von Nachhallzeit-Messberichten und zur Analyse des Oktav- oder Terzspektrums. Die Software unterstützt Akustiker und Experten bei der Visualisierung und detaillierten Auswertung von Messdaten, die mit dem Schallpegelmesser XL2 aufgezeichnet wurden.

Mehr...

Downloads

Konfigurationen

XL2 Messset für die Raumakustik

XL2 Basis-Messkit für die Raumakustik

beinhaltet
  • Akustik-Analysator XL2
  • Room Acoustics Reporter 365 (Jahresabonnement)
  • Messmikrofon M4261
  • Minirator MR-PRO
  • ASD Kabel für XL2
  • 2x Netzteil
  • Exel Systemkoffer


XL2 professionelles Messkit für die Raumakustik

beinhaltet
  • Leistungsverstärker PA3
    mit eingebauten Rauschgenerator
  • Dodekaeder Lautsprecher DS3
  • Stativ für DS3
  • Akustik-Analysator XL2
  • Erweitertes Akustikpaket für XL2
  • Room Acoustics Reporter 365 (Jahresabonnement)
  • Messmikrofon M2230
  • Minirator MR-PRO
  • ASD Kabel für XL2
  • 2x Netzteil
  • Exel Systemkoffer

Optionen:


Sprachverständlichkeits-Option für XL2

für STI-Messungen

Spektrale Grenzwerte Option für XL2

für Noise Curve Messungen

TalkBox

Akustische Schallquelle

Klasse 1 Schallkalibrator

für die Mikrofon-Kalibrierung

Mehr Informationen erhalten
