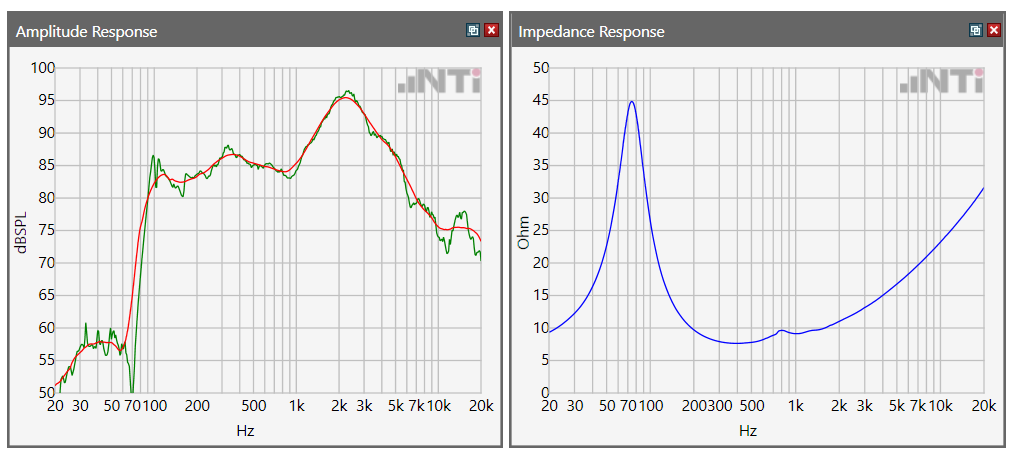

Quando as medições de varredura são plotadas em um gráfico, o eixo y identifica os resultados da medição. O gráfico é nomeado de acordo com o que está sendo medido junto com a palavra “resposta”. Por exemplo, os resultados podem ser nomeados como “resposta de amplitude”, “resposta de impedância” ou “resposta de fase”. Uma exceção a esta convenção de nomenclatura é o termo "resposta de frequência". Para ser tecnicamente correta, a resposta em frequência refere-se tanto à resposta em amplitude como à resposta em fase em conjunto. Esteja ciente de que, no entanto, também é comum na prática que a resposta em frequência se refira apenas à resposta em amplitude.

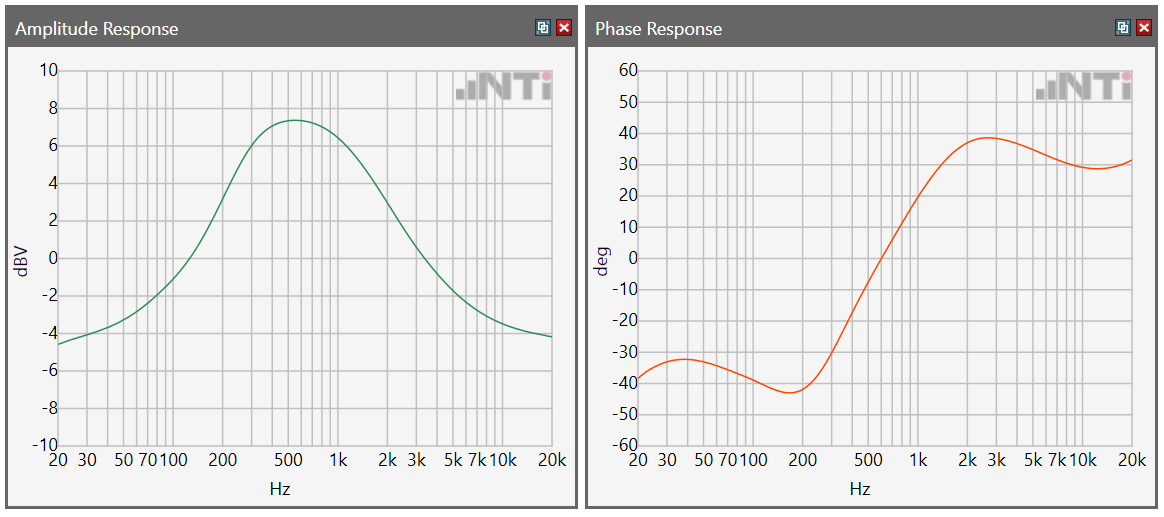

Resposta de Frequência
O sinal de entrada pode ser variado em frequência ou amplitude (eixo x). A convenção é que, na ausência de mais informações, pode presumir-se que a frequência é utilizada como entrada variável para o eixo x.
A secção seguinte descreve como o sinal de entrada de varrimento pode variar e como estas variações podem ser parametrizadas.
Glide Sweep
Uma Glide Sweep (ou chirp) é um sinal contínuo no qual a frequência aumenta ou diminui logaritmicamente com o tempo. Isto fornece a gama completa de frequências de teste entre a frequência de início e de paragem. Uma vantagem sobre a varredura escalonada é que a duração do sinal pode ser reduzida pelo usuário sem qualquer perda de resolução de frequência nos resultados. Isto permite um teste rápido.
A resposta ao impulso de um dispositivo em teste pode ser calculada a partir dos resultados medidos. A partir daí são calculadas as medições de amplitude, fase e distorção. Reflexões acústicas indesejadas podem ser reduzidas através de uma janela de tempo.
Glide Sweep signal
Como a duração exata do sinal de varredura é conhecida, a varredura de deslizamento é ideal para medir sinais que não são reproduzidos pelo próprio sistema de teste de áudio, mas sim pelo dispositivo em teste. Para indicar ao sistema de medição que o sinal de teste está prestes a começar, o sinal de varredura é precedido por uma breve sequência de disparo. Este método é particularmente útil quando se medem dispositivos que não têm um canal de entrada de áudio, por exemplo, smartphones, tablets ou dispositivos inteligentes.
Embora a teoria por trás do glide sweep seja conhecida há várias décadas, seu uso em dispositivos de medição de áudio só evoluiu nos últimos anos. A razão para isso está na alta potência de computação necessária.
Stepped Sweep
Em uma varredura escalonada, um parâmetro de entrada variável (frequência ou amplitude) é incrementado ou diminuído em passos discretos. Após cada alteração, o analisador espera até que uma leitura estável seja detectada antes de mudar para o próximo passo. A escala dos passos é linear ou logarítmica. A condição de estabilidade (estabilização) pode ser definida pelo usuário.
Uma vez que o tempo de estabilização de diferentes objetos de teste não pode ser previsto, a duração de uma varredura escalonada não pode ser determinada exatamente com antecedência.

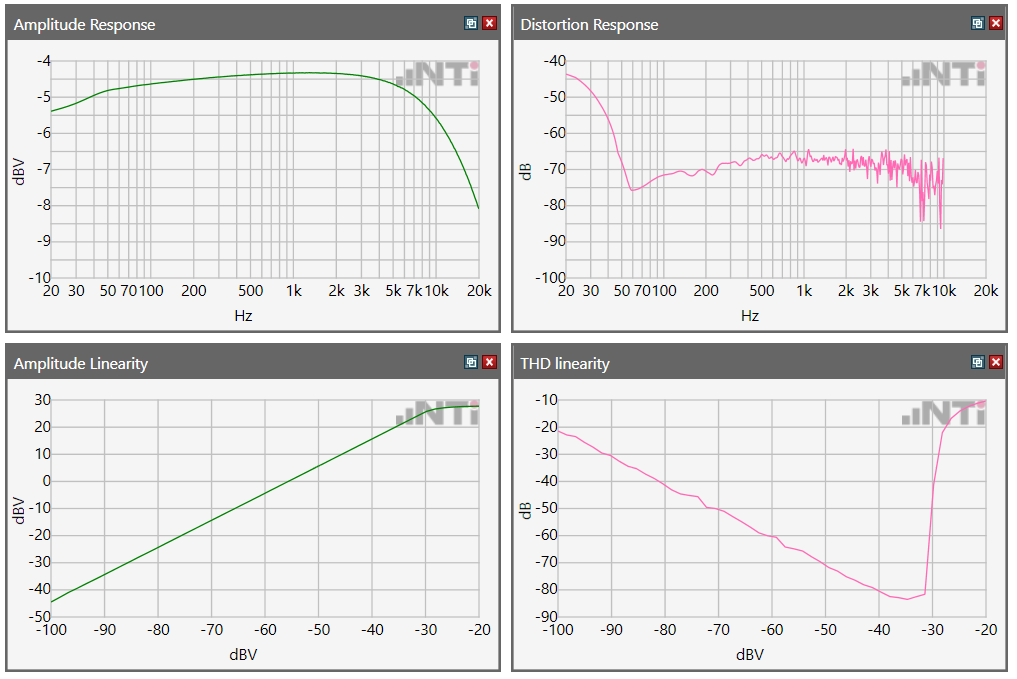

Para a determinação da resposta em amplitude ou em frequência, a varredura escalonada foi largamente substituída pela varredura de planeio. A principal aplicação para a varredura escalonada é medir a linearidade dos sistemas. Aqui, a frequência do sinal de teste é mantida constante enquanto a amplitude é variada. Tipicamente a amplitude e a distorção do dispositivo em teste são medidas. Isso também é chamado de "varredura de amplitude".

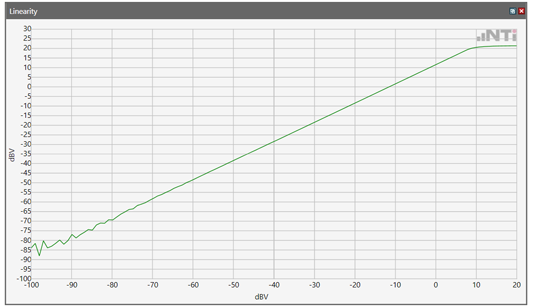

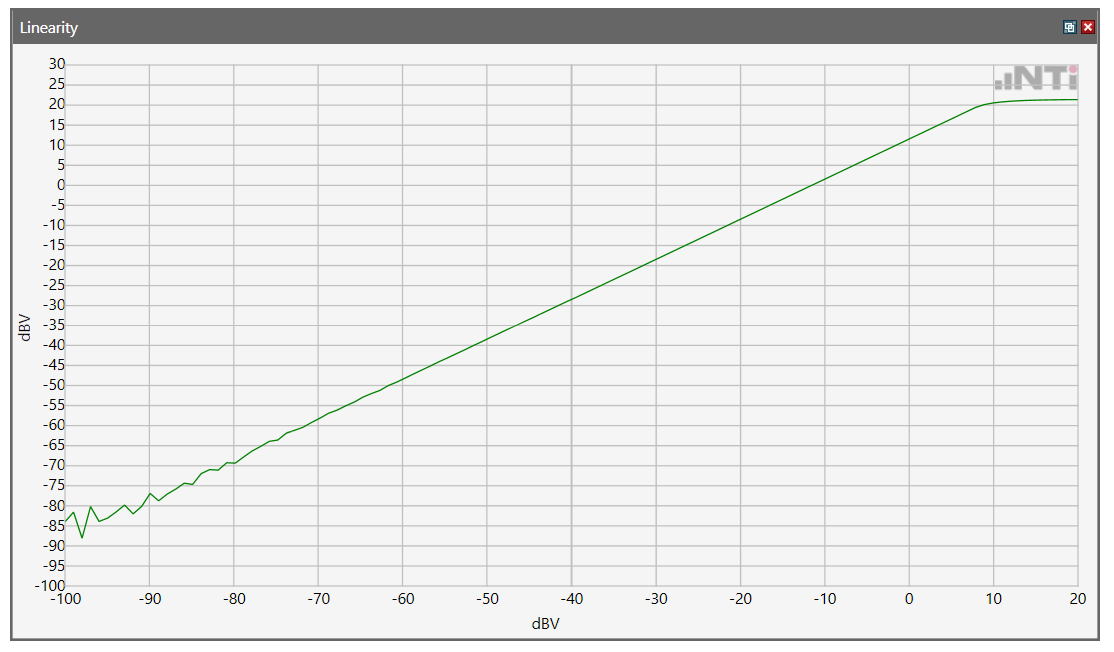

Medição da linearidade
Ponderação da Amplitude
Com a frequência seleccionada como parâmetro de entrada variável, o perfil de amplitude do sinal de entrada pode ser definido. Por exemplo, isto permite a equalização de um amplificador ou altifalante de modo a obter uma resposta de amplitude eléctrica ou acústica plana como saída. Este método pode ser aplicado tanto à varredura de deslizamento como à varredura em passos.
Time Sweep
No caso de uma varredura temporal, o eixo X representa o tempo. Novamente o eixo y representa um valor medido, por exemplo, amplitude. A mudança no valor medido é observada ao longo do tempo. Por exemplo, como a resposta do dispositivo em teste muda durante um longo período de tempo?
Table Sweep
Uma forma especial raramente usada da varredura escalonada é a varredura de mesa. Aqui o sinal de entrada é produzido a partir de uma tabela como uma seqüência de qualquer pares de freqüência e amplitude.
