Messmodi

Im Meter-Modus erfasst der FX100 die aktiven Messungen und zeigt die Einzelwert-Ergebnisse numerisch oder in einem Balkendiagramm an. Die Testsignalparameter (Generatoreinstellungen) können während der Messung geändert werden. Die Bereichseinstellung kann automatisch oder manuell angepasst werden. Der Meter-Modus wird typischerweise für Einzelwertmessungen oder Überwachungsanwendungen verwendet.

Der Hauptvorteil der GlideSweep-Analyse ist die kurze Testzykluszeit, wodurch diese Methode für Produktionsanwendungen mit hohem Durchsatz sehr attraktiv ist (z. B. Frequenzgangmessung bis zu 200 ms von 20 Hz – 20 kHz). Die FX100 GlideSweep-Analyse unterstützt die Audiomessungen der folgenden Y-Achsen- gegenüber X-Achsen-Parameter:

• Y-Achse: Pegel, Verstärkung, Klirrfaktor, PureSound Rub&Buzz, Phase, Übersprechen
• X-Achse: Frequenz

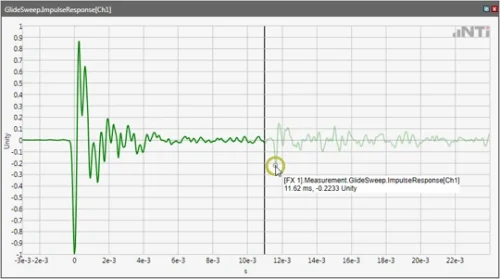

Die GlideSweep-Messungen basieren auf einer Impulsantwortanalyse. Durch Anwenden eines Zeitfensters auf das eingehende Signal ist es daher möglich, die unerwünschten akustischen Reflexionen eines halligen Raums auszublenden.

Der FLEXUS FX100 Audio Analyzer ermöglicht einfache und schnelle Messungen von Smart-Geräten, die keinen Audioeingang haben, wie z. B. Mobiltelefone, Tablet-Computer, MP3-Player, medizinische und Haushaltsgeräte. Wie wird die Messung durchgeführt? Verwenden Sie die FX-Control PC-Software, um ein proprietäres Glide-Sweep-Testsignal basierend auf Ihren gewählten Sweep-Parametern zu erstellen. Speichern Sie dieses Testsignal auf Ihrem Device Under Test (DUT) im MP3- oder WAV-Dateiformat. Spielen Sie das Signal von Ihrem DUT ab. Der FX100 synchronisiert sich und beginnt mit der Analyse des GlideSweep-Signals. In einem Closed-Loop-Setup, d. h. wenn ein Audioeingangskanal verfügbar ist, wird das Testsignal vom FX100-Generator erzeugt, während der FX100 gleichzeitig die Ergebnisse analysiert. Dies kann verwendet werden, um Audioparameter von Kommunikationskanälen mit signifikanter Signallatenz zu charakterisieren, wie z. B. VoIP-Systeme. Die Kanallatenz ist als Messparameter verfügbar.

Video

Der Hauptvorteil von StepSweep-Messungen ist ein hohes Signal-Rausch-Verhältnis, wodurch hochgenaue Testergebnisse erzielt werden. FX100 bietet Frequenz-, Amplituden-, Zeit- und Tabellen-Sweeps, die mit internen oder externen Signalen ausgelöst werden können.

Die FX100 StepSweep-Analyse unterstützt Audiomessungen der folgenden Y-Achsen- gegenüber X-Achsen-Parameter:

• Y-Achse: Pegel, Verstärkung, Klirrfaktor, Phase, Übersprechen

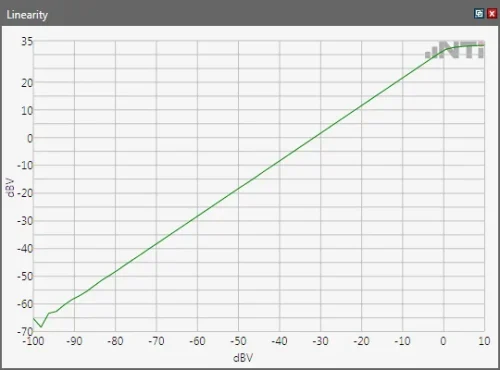

• X-Achse: Frequenz-, Amplituden-, Zeit-, Tabellen-Sweeps (diskrete Sätze von Frequenz- / Pegelpaaren)
