Optionen für den XL3 Analysator

Erweitern Sie den XL3 mit zusätzlichen Funktionen für Ihre Anwendungen.

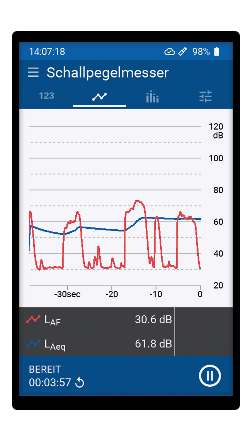

Erweiterte Lärmmessung (Option)

Die Option Erweiterte Lärmmessung ergänzt den XL3 mit folgenden Funktionen für anspruchsvollere Lärmanalysen.

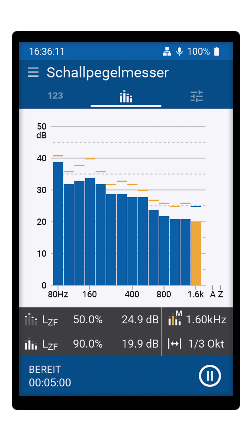

Erweiterte Lärmmessungs-OptionErweiterte Lärmmessungs-OptionErweiterte Lärmmessungs-Option

  • Schallexpositionspegel LAE
  • Zeitbewertungen: Impuls
  • Pegeldifferenz LAIeq - LAeq

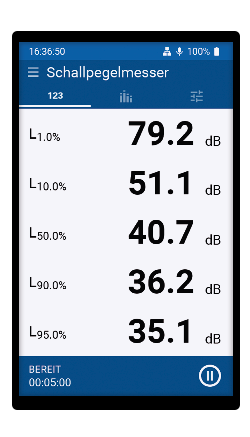

  • Perzentile L% (Breitband & Spektrum)
  • Logging 100ms (Breitband & Spektrum)
  • Audio: 24, 32 Bit mit 12, 24, 48, 96 kHz
  • Ereignis-getriggerte Audio- und Datenaufzeichnung (geplant)


NTi Audio #:

  • Erweiterte Lärmmessung Permanent: 600 000 707
  • Erweiterte Lärmmessung 365: 600 000 721
    (Jahresabonnement)

Erweiterte Raumakustik (Option)

Raumakustiker schätzen die folgenden optionalen Funktionen für detaillierte Nachhallzeitmessungen.

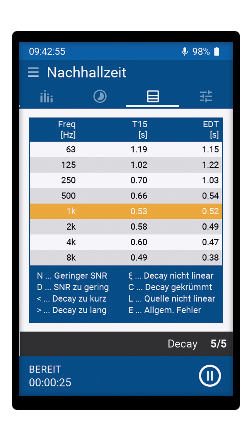

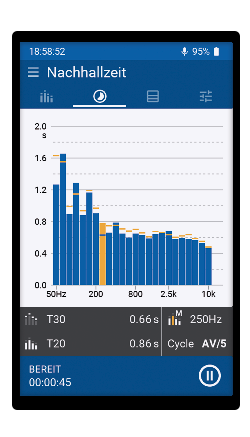

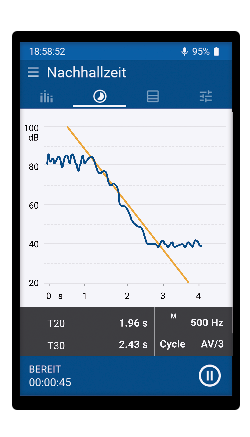

Erweiterte Raumakustik-OptionErweiterte Raumakustik-OptionErweiterte Raumakustik-Option

  • Terzband: 50 Hz - 10 kHz
  • Early Decay Time EDT, T15
  • T20, T30, T15, EDT gleichzeitig
  • Berechnung des Raum-Mittelwertes
  • Audioaufzeichnung
  • Abklingkurve (geplant)


NTi Audio #:

  • Erweiterte Raumakustik Permanent: 600 000 708
  • Erweiterte Raumakustik 365: 600 000 722
    (Jahresabonnement)

Schalldämmung (Option)

Der Akustik-Analysator XL3 ermöglicht die direkte Bestimmung der Luftschall-, Trittschall- und Fassadenschalldämmung auf dem Messgerät. Nach der Durchführung der verschiedenen Messungen im Sende- und Empfangsraum zeigt der XL3 die Schalldämmung gleich auf der Baustelle zum sofortigen Vergleich mit dem Grenzwert an. Für zusätzliche Trennwände mit gleichem Sende- oder Empfangsraum können bereits bestehende Messdaten zeitsparend wiederverwendet werden. Um die Einwirkungen von Personen im Raum zu vermeiden wird die Messung bequem vom Mobiltelefon über WLAN oder das 4G/5G-Netz gestartet und gesteuert. Mit der optionalen PC-Software Sound Insulation Reporter können Sie ganz einfach den abschließenden Messbericht zur Freigabe erstellen.

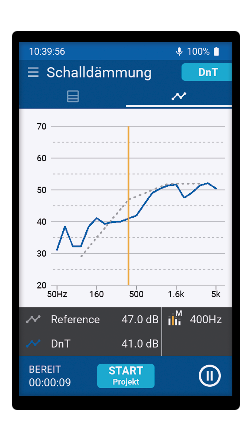

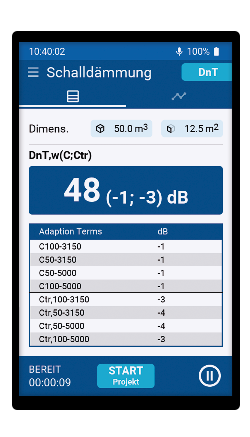

XL3 Anzeige SchalldämmungXL3 Anzeige SchalldämmungXL3 Anzeige Schalldämmung

  • Luft- und Trittschalldämmung
  • Normen ISO 16283 und ISO 717
  • Messdaten-Mittelung von Sende- und Empfangsraum
  • Ergebnisse D, D’n, D’nT, und R’
  • Graphik und Tabelle
  • Bestehende Messdaten wiederverwenden (geplant)
  • Erfordert die Option Erweiterte Raumakustik


NTi Audio #:

  • Schalldämmung Permanent: 600 000 709
  • Schalldämmung 365: 600 000 723
    (Jahresabonnement)

API-Programmier-Schnittstelle (Option)

Die Option API-Schnittstelle ermöglicht die Integration des Schallpegelmessers XL3 in kundenspezifische Lärmüberwachungslösungen. Die aufgezeichneten Mess- und Audiodaten können von einem beliebigen früheren Datum der laufenden Kampagne in die Cloud oder auf einen lokalen Server gestreamt werden. Der XL3 überträgt kontinuierlich die aktuellen Lärmpegel und bei einer angeschlossenen Wetterstation auch die Wetterdaten.

  • Steuerung, Konfiguration & Datenabruf
  • Daten- und Audiostreaming
  • Lärm-, Wetter- und Zustandsdaten

XL3 API Manual (Englisch)


NTi Audio #:

  • API-Programmier-Schnittstelle Permanent: 600 000 711
  • API-Programmier-Schnittstelle 365: 600 000 724
    (Jahresabonnement)

TA-Option (Bauartzulassung)

Die TA-Option ermöglicht die Installation der bauart-zugelassenen Firmware auf dem Schallpegelmesser XL3 für zertifizierte Messungen. Der XL3 bildet in Kombination mit dem Messmikrofon M2230 oder M2340 einen bauartzugelassenen Schallpegelmesser der Klasse 1 gemäss den Normen IEC 61672:2014, IEC 61260:2014, ANSI S1.4:2014 und ANSI S1.11:2014. Die Bauartzulassung ist beantragt.

Bauart-zugelassene Konfiguration

  • XL3 Schallpegelmesser
    • M2230 oder M2340 Messmikrofon
    • Firmware V1.01

  • NTi Audio Klasse 1 Schallkalibrator


Optional

  • Erweiterte Lärmmessung-Option
  • ASD-Kabel 5 m, 10 m, 20 m
  • Netzteil
  • Windschirm 90 mm
  • Wetterschutz WP30

NTi Connect Open Data 365

Der XL3 Akustik-Analysator bietet einen integrierten Webserver für eine schnelle Verbindung zum Internet unter https://connect.nti-audio.com. Dadurch können Sie Ihren XL3 aus der Ferne steuern und alle Mess- und Audiodateien einfach von einer Webseite herunterladen. Alternativ kann der Datenzugriff über sftp mit einer externen Software wie z.B. WatchFTP erfolgen.

Dieser NTi Connect-Service ist kostenlos bis zu einem Datenvolumen von 2 GB pro Monat. Bei einem Datenvolumen von mehr als 2 GB wird die Download-Geschwindigkeit gedrosselt. Mit dem NTi Connect Open Data Abonnement bleibt die Kommunikation mit voller Geschwindigkeit erhalten, z.B. zum Download längerer Audioaufnahmen.

  • Einfacher und sicherer Zugriff auf Webseiten und Dateien
  • Remote API weltweit
  • Keine statische / öffentliche IP / VPN oder Portweiterleitung erforderlich

NTi Connect Mobile Devices
Verbinden Sie sich mit dem XL3 und führen Sie Ihre erste Messung durch:
Live Demo XL3 Akustik-Analysator
Passwort: 1111

NTi Connect Open Data 365
NTi Audio #: 600 000 734
(Jahresabonnement)

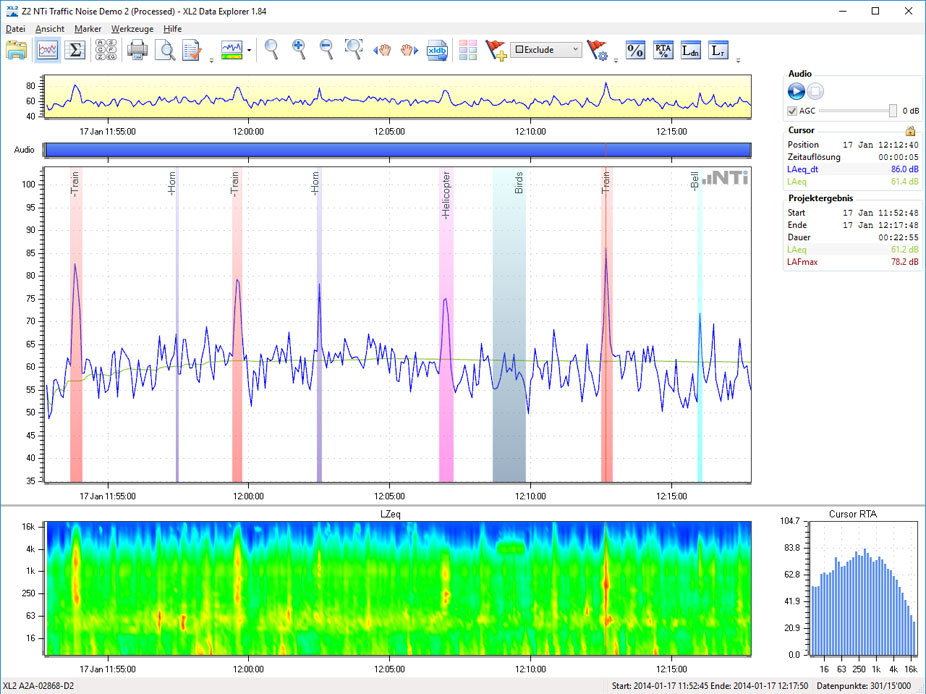

Data Explorer-Software (Option)

Data Explorer ist eine PC-Software zur schnellen und einfachen Analyse von Schallpegelmessdaten. Sie unterstützt Akustiker und Sachverständige bei der Visualisierung, detaillierten Auswertung und Nachbearbeitung grosser Datenmengen. Die Software präsentiert die Gesamtübersicht aller mit dem XL2 oder XL3 aufgezeichneten Schallpegeldaten auf einen Blick und erlaubt die individuelle Gestaltung von Messberichten.

Diese Option ermöglicht den Import geloggter Schallpegel-Messdaten in die Data Explorer Software.


Data Explorer Option



NTi Audio #:

  • XL3 Data Explorer Reporter Permanent: 600 000 717
  • XL3 Data Explorer 365: 600 000 730
    (Jahresabonnement)

  • XL2 Data Explorer Permanent: 600 000 430
  • XL2 Data Explorer 365: 600 000 431
    (Jahresabonnement)


Mehr ...

Room Acoustics Reporter-Software (Option)

Der Room Acoustics Reporter ist eine PC-Software zur automatischen Erstellung von Nachhallzeit-Messberichten und zur Analyse Lärm- bzw. Geräuschspektrums. Die Software unterstützt Akustiker und Experten bei der Visualisierung und detaillierten Auswertung von Messdaten, die mit dem Schallpegelmesser XL2 oder XL3 aufgezeichnet wurden.

Diese Option ermöglicht den Import von Messdaten in die Room Acoustics Reporter Software.



Raum-Akustik Option


NTi Audio #:

  • XL3 Room Acoustics Reporter Permanent: 600 000 719
  • XL3 Room Acoustics Reporter 365: 600 000 732
    (Jahresabonnement)

  • XL2 Room Acoustics Reporter Permanent: 600 000 440
  • XL2 Room Acoustics Reporter 365: 600 000 441
    (Jahresabonnement)


Mehr...

Sound Insulation Reporter-Software (Option)

Die PC-Software "Sound Insulation Reporter" dient zur ausführlichen Datenanalyse und der automatischen Erstellung normgerechter Schalldämmungs-Messberichte. Die Software unterstützt Akustik-Experten bei der Visualisierung und detaillierten Auswertung der vom Schallpegelmesser aufgezeichneten raumakustischen Messdaten. Mit einer für den XL3 freigeschalteten Sound Insulation Reporter Lizenz lassen sich dessen Messdaten in die Software importieren.

Zusätzlich bietet die Software einen direkten Zugriff auf die im Einsatz stehenden XL3-Messgeräte. Konkret lassen sich zwei oder mehr Schallpegelmesser XL3 von der Software über USB oder WLAN fernsteuern. Dies ermöglicht eine zeitsparende parallele Messung im Sende- und Empfangsraum.

Merkmale der Sound Insulation Reporter Software:

  • Luftschalldämmung
  • Trittschalldämmung
  • Fassadenschalldämmung
  • Visualisierung aller Messdaten
  • Kundenspezifische Messberichte
  • Standards ISO16283, ISO140, ISO717, Document E, SIA181, ASTM E336, ASTM E413, ASTM E1007, ASTM E989, ASTM E966, ASTM E1332 und GB/T 19889


Sound Insulation Option


NTi Audio #:

  • XL3 Sound Insulation Reporter Permanent: 600 000 718
  • XL3 Sound Insulation Reporter 365: 600 000 731
    (Jahresabonnement)

  • XL2 Sound Insulation Reporter Permanent: 600 000 432
  • XL2 Sound Insulation Reporter 365: 600 000 433
    (Jahresabonnement)


Mehr ...
