Frequenzbewertungen für Schallpegelmessungen
Zertifizierte Schallpegelmesser bieten Geräuschmessungen mit A-, C- und Z-Frequenzbewertung. Wo liegt also der Unterschied?

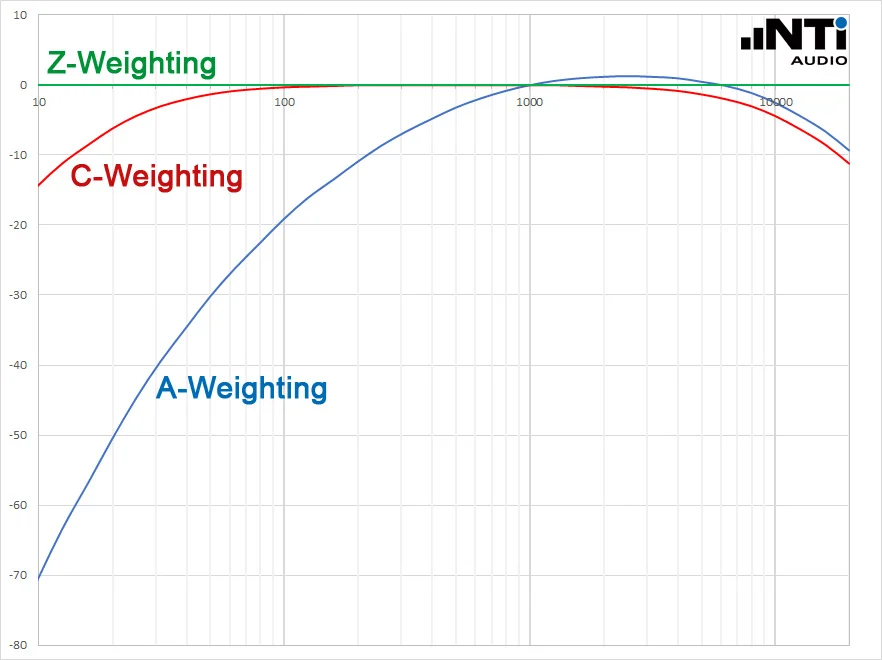

Wenn ein Schall mit gleichem Schalldruck über das gesamte Frequenzspektrum erzeugt wird, könnte er in der folgenden Grafik durch die Z-Bewertungslinie dargestellt werden. Was Menschen physisch hören können, wird durch die A-Bewertungskurve dargestellt. Akustischer Schall enthält mehr tiefe und hohe Frequenzen, als Menschen wahrnehmen. Die C-Bewertungskurve stellt dar, was Menschen hören, wenn der Schall aufgedreht wird; wir werden empfindlicher für die tieferen Frequenzen. Die A- und C-Bewertungen sind somit am aussagekräftigsten, um den Frequenzgang des menschlichen Ohrs gegenüber realen Geräuschen zu beschreiben.
Da akustische Schallpegelmessungen oft durch die Wirkung von Schall auf den Menschen motiviert sind, wird üblicherweise der A-Bewertungsfilter angewendet. Der C-Bewertungsfilter wird oft angewendet, wenn Spitzenpegel dargestellt werden. Die Z-Bewertung (keine Bewertung und somit kein Filter) kann beispielsweise angewendet werden, wenn eine Analyse der Schallquelle erforderlich ist und nicht die Wirkung, die der Schall auf den Menschen hat, wie z. B. beim Testen des Frequenzgangs von hergestellten Lautsprechern in einem Herstellungsprozess.
Frequenzbewertungen werden bei der Beschreibung von Schallpegeln verwendet. Zum Beispiel sind die maximalen Lärmpegel am Arbeitsplatz, wie von der Weltgesundheitsorganisation (WHO) empfohlen, LAeq = 85 dB und LCpeak = 135 dB. Die Buchstaben A und C geben an, welcher Frequenzbewertungsfilter auf den gemessenen Schall angewendet werden soll.
Im Folgenden sind die spektralen Bewertungsanpassungsfaktoren aufgeführt, die bei der Umrechnung zwischen den Bewertungen gemäß der Norm IEC61672:2014 anzuwenden sind:
1/3-Oktavband-Bewertungsfaktoren
| Frequenz [Hz] | A-Bewertung | C-Bewertung | Z-Bewertung |
|---|---|---|---|
| 6.3 | -85.4 | -21.3 | 0.0 |
| 8 | -77.8 | -17.7 | 0.0 |
| 10 | -70.4 | -14.3 | 0.0 |
| 12.5 | -63.4 | -11.2 | 0.0 |
| 16 | -56.7 | -8.5 | 0.0 |
| 20 | -50.5 | -6.2 | 0.0 |
| 25 | -44.7 | -4.4 | 0.0 |
| 31.5 | -39.4 | -3.0 | 0.0 |
| 40 | -34.6 | -2.0 | 0.0 |
| 50 | -30.2 | -1.3 | 0.0 |
| 63 | -26.2 | -0.8 | 0.0 |
| 80 | -22.5 | -0.5 | 0.0 |
| 100 | -19.1 | -0.3 | 0.0 |
| 125 | -16.1 | -0.2 | 0.0 |
| 160 | -13.4 | -0.1 | 0.0 |
| 200 | -10.9 | 0.0 | 0.0 |
| 250 | -8.6 | 0.0 | 0.0 |
| 315 | -6.6 | 0.0 | 0.0 |
| 400 | -4.8 | 0.0 | 0.0 |
| 500 | -3.2 | 0.0 | 0.0 |
| 630 | -1.9 | 0.0 | 0.0 |
| 800 | -0.8 | 0.0 | 0.0 |
| 1000 | 0 | 0 | 0 |
| 1250 | 0.6 | 0.0 | 0.0 |
| 1600 | 1.0 | -0.1 | 0.0 |
| 2000 | 1.2 | -0.2 | 0.0 |
| 2500 | 1.3 | -0.3 | 0.0 |
| 3150 | 1.2 | -0.5 | 0.0 |
| 4000 | 1.0 | -0.8 | 0.0 |
| 5000 | 0.5 | -1.3 | 0.0 |
| 6300 | -0.1 | -2.0 | 0.0 |
| 8000 | -1.1 | -3.0 | 0.0 |
| 10000 | -2.5 | -4.4 | 0.0 |
| 12500 | -4.3 | -6.2 | 0.0 |
| 16000 | -6.6 | -8.5 | 0.0 |
| 20000 | -9.3 | -11.2 | 0.0 |
Oktavband-Bewertungsfaktoren
| Frequenz [Hz] | A-Bewertung | C-Bewertung | Z-Bewertung |
|---|---|---|---|
| 8 | -77.8 | -17.7 | 0.0 |
| 16 | -56.7 | -8.5 | 0.0 |
| 31.5 | -39.4 | -3.0 | 0.0 |
| 63 | -26.2 | -0.8 | 0.0 |
| 125 | -16.1 | -0.2 | 0.0 |
| 250 | -8.6 | 0.0 | 0.0 |
| 500 | -3.2 | 0.0 | 0.0 |
| 1000 | 0 | 0 | 0 |
| 2000 | 1.2 | -0.2 | 0.0 |
| 4000 | 1.0 | -0.8 | 0.0 |
| 8000 | -1.1 | -3.0 | 0.0 |
| 16000 | -6.6 | -8.5 | 0.0 |
