Grundlagen der STI-Messungen (kurz)

Es gibt viele Inhalte online über STI- und STIPA-Messungen. Dieser Artikel dient als einfache Zusammenfassung von allem, was Sie wissen müssen, um die Verständlichkeit von Sprache über eine Beschallungsanlage zu messen und zu bestimmen.

• STI = Speech Transmission Index (Sprachübertragungsindex)
• STIPA = Speech Transmission Index for Public Address Systems – eine vereinfachte Methode zur Messung des STI
• Eine standardisierte Methode zur Bestimmung der Sprachverständlichkeit
• Die weltweit am weitesten verbreitete Methode
• Misst, wie gut eine gesprochene Ansage von menschlichen Zuhörern verstanden werden kann

Das Geräusch ist jedoch nicht so zufällig wie Wind. Tatsächlich enthält es präzise Modulationen. Der Schallpegelmesser ist so konfiguriert, dass er nach diesen spezifischen Modulationen sucht. Wenn es Verzerrungen in der PA-Anlage oder Hintergrundlärm oder Nachhall im Raum gibt, beeinflusst dies die Modulationen, was vom Schallpegelmesser erkannt wird.

So können Sie durch Vergleich des ursprünglichen Signals mit dem empfangenen Signal feststellen, wie gut das modulierte Signal über die PA-Anlage an der Position des Schallpegelmessers empfangen wurde. Das Ergebnis wird auf einer Skala von 0 bis 1 angezeigt, wobei 0 ein schlechtes Signal darstellt, das überhaupt nicht verständlich ist, und 1 für eine ausgezeichnete Verständlichkeit steht. Die Dauer pro Messung ist standardisiert und beträgt 15 Sekunden.

Skala, die die Qualität der STI-Messung zeigt

Eine STIPA-Messung erfordert nicht viel. Sie müssen lediglich das Testsignal einschalten und sich an den Ort stellen, an dem Sie den STI bestimmen möchten. Jetzt müssen Sie nur noch die Messung mit dem Schallpegelmesser durchführen. Zum Lesen und Analysieren der Daten wird ein Reporting-Tool empfohlen; darauf komme ich später zurück.

Wie Sie sehen, benötigen Sie nicht viel Ausrüstung, um eine STIPA-Messung durchzuführen. Übung und die richtigen Werkzeuge sind jedoch unerlässlich.

Hier ist eine Checkliste der wichtigsten Werkzeuge, die Sie benötigen:

• Schallpegelmesser mit STIPA-Funktion
• Gerät, das das STI-Signal wiedergibt
• Tool für die Berichterstattung

Achten Sie auf Folgendes

Faktoren, die die Sprachverständlichkeit beeinflussen

Faktoren, die die Sprachverständlichkeit beeinflussen, sind

• Die Qualität der PA-Anlage
• Schalldruckpegel (die Ansage muss laut genug, aber nicht zu laut sein)
• Umgebungslärmpegel (Lärm von Menschenmengen oder vorbeifahrendem Verkehr)
• Nachhallzeit RT60 (Schall wird von glatten Oberflächen reflektiert; wir brauchen einige Reflexionen, aber nicht zu viele)
• Frequenzgang (z. B. zu viel Bass dämpft die Ansage)
• Maskierungseffekte (die Ansage wird durch ein anderes, lauteres Geräusch maskiert)

Bedenken Sie auch, dass die im Raum anwesenden Personen, obwohl sie selbst Lärm verursachen, auch das Signal sowie den Lärm dämpfen.

Wenn Sie STIPA an einem sehr großen Ort messen möchten, müssen Sie die Messung alle 6 bis 12 Meter wiederholen, abhängig von der Raumgröße. Außerdem müssen Sie sicherstellen, dass Sie STIPA an den entsprechenden Stellen messen, an denen Personen normalerweise stehen oder sitzen, wenn sie den Reden und/oder Ankündigungen zuhören. Auf diese Weise erhalten Sie ein klares Gesamtbild der Verständlichkeit an Ihrem Standort.

Abstand zwischen STI-Messpunkten für große Räume

Öffentliche Plätze sind oft überfüllt, was die Verständlichkeit der Ankündigungen so wichtig macht. Für einen Berater, der die Messungen durchführen muss, können diese Bedingungen schwierig sein.

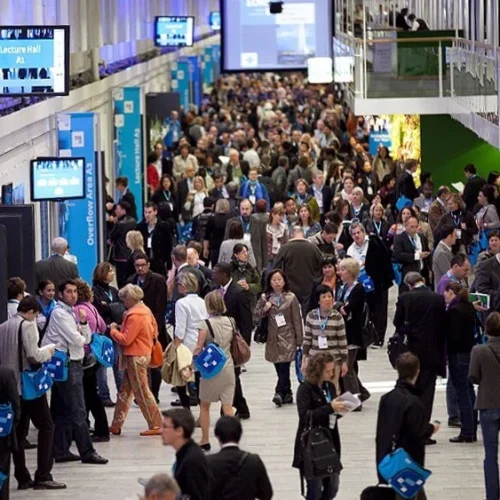

Überfüllte Flure in einem Ausstellungszentrum

Stellen Sie sich zum Beispiel vor, Sie stehen mitten in einer Menschenmenge und versuchen, eine STIPA-Messung durchzuführen. Das würde bedeuten, dass Sie das Testsignal immer wieder über die PA-Anlage abspielen müssen. Dies wäre für Sie schwierig zu messen und die Leute würden sich wahrscheinlich sehr schnell über den lauten, wiederholten, windigen Lärm ärgern! Außerdem müssen Sie sich bewusst sein, dass der Lärm, der von den Leuten kommt, Ihr STIPA-Ergebnis stark beeinflusst, da die STI-Messung sehr empfindlich auf Umgebungslärm und insbesondere auf impulsiven Lärm reagiert. Der Lärm der Menge würde die Genauigkeit Ihrer STIPA-Messung beeinträchtigen. Auf der anderen Seite möchten Sie sicherlich die Auswirkungen der Menge widerspiegeln, da Sie wissen müssen, wie gut eine gesprochene Ankündigung in Anwesenheit einer Menge verstanden wird.

Die Lösung ist ganz einfach und erfordert nur drei Schritte:

1. Zuerst gehen Sie in den überfüllten Raum, um nur den Umgebungslärm zu messen (den Lärm, der von der Menge kommt). Wenn Sie möchten, können Sie dies an mehreren Stellen in Abständen von beispielsweise 15 Sekunden tun.
2. Als Nächstes nehmen Sie die STIPA-Messungen vor, ABER Sie müssen dies tun, wenn der Ort verlassen ist. Nachtschicht?
3. Schließlich kombinieren Sie beide Ergebnisse, den Umgebungslärm und die STIPA-Ergebnisse, zum wahren STI-Ergebnis.

STIPA-Standard IEC 60268-16

Um einen aussagekräftigen STI zu messen, müssen Sie einen Standard erfüllen. Stellen Sie sicher, dass Ihr Schallpegelmesser in der Lage ist, nach diesem Standard zu messen. In Europa ist der Standard IEC 60268-16. Es gibt 4 Ausgaben dieses Standards. Wählen Sie die neueste Ausgabe, es sei denn, die Wahl wird von Ihrem Arbeitgeber vorgegeben.

Nach Abschluss der Messung möchten Sie nun lesen und präsentieren, ob die Ergebnisse dem Standard entsprechen. Ein professionell aussehender Bericht ist an dieser Stelle nützlich. Solche Reporting-Tools stehen je nach verwendetem Schallpegelmesser als kostenloser Download zur Verfügung.
