So testen Sie Bluetooth-Geräte

Bluetooth ist die Standardschnittstelle für die drahtlose Übertragung von Musik und Sprache. Es verbindet Lautsprecher, Kopfhörer, Headsets und Ohrhörer mit Geräten wie Mobiltelefonen, Computern, Unterhaltungssystemen und Autoradios. Doch wie lässt sich die Audioqualität von Geräten mit einer Bluetooth-Schnittstelle testen? Was muss man dabei beachten?

Der Bluetooth-Standard definiert verschiedene Arten der Kommunikation für unterschiedliche Anwendungen. Diese werden als Bluetooth-Profile bezeichnet. Es gibt drei relevante Profile für die Übertragung von Audiosignalen:

A2DP

Das Advanced Audio Distribution Profile wird verwendet, um Stereosignale in HiFi-Qualität zu streamen. Der Standard-SBC-Codec ermöglicht Abtastraten von bis zu 48 kHz. Optional werden AAC- oder APTx-Codecs verwendet.

Es gibt ein A2DP-Quell- und ein A2DP-Senkenprofil.

• Typische A2DP-Quellgeräte sind Mobiltelefone, Tablets oder Fernsehgeräte.
• Typische A2DP-Senkengeräte sind Lautsprecher, Headsets, Ohrhörer oder ein Autoradio

HSP

Das HeadSet Profile wird für die bidirektionale Sprachübertragung verwendet. Der SCO-Codec bietet eine Abtastrate von 8 kHz. Dies entspricht der Bandbreite einer herkömmlichen Telefonverbindung. Es gibt ein HSP-Gateway- und ein HSP-Client-Profil.

• Das typische HSP-Gateway-Gerät ist ein Mobiltelefon.
• Typische HSP-Client-Geräte sind Headsets oder Ohrhörer.

HFP

Das HandsFree Profile wird ebenfalls für die bidirektionale Sprachübertragung verwendet, bietet aber einige erweiterte Eigenschaften gegenüber dem HSP-Profil. Beispielsweise besteht die Möglichkeit, das Adressbuch des Gateway-Geräts an den Client zu übertragen, und der MSBC-Codec bietet eine Abtastrate von 16 kHz für eine verbesserte Sprachqualität (z. B. für Skype-Anrufe).

Ein HFP-Gateway und ein HFP-Client werden identifiziert.

• Typische HFP-Gateway-Geräte sind Mobiltelefone oder Computer
• Typische HFP-Client-Geräte sind Autoradios, Headsets oder Ohrhörer.

Viele Geräte unterstützen alle drei Profile. Das geeignete Profil wird je nach Anwendung automatisch ausgewählt.

Der aktuell verwendete Bluetooth 5.1-Standard unterstützt nur Verbindungen zwischen 2 Geräten (Quelle mit Senke oder Gateway mit Client). Der Vorgang des Verbindens zweier Bluetooth-Geräte wird als Kopplung bezeichnet.

Es können nur Geräte miteinander verbunden werden, die kompatible Profile unterstützen, z. B. A2DP-Quelle mit A2DP-Senke oder HSP-Gateway mit HSP-Client. Dazu werden beide Geräte in den „Pairing-Modus“ versetzt. A2DP-Quell- oder HSP/HFP-Gateway-Geräte suchen normalerweise nach verfügbaren A2DP-Senken- oder HSP/HFP-Client-Geräten und zeigen diese in einer Liste auf einem Display an. Der Benutzer wählt dann das gewünschte Gerät aus. Bei Autoradios (HFP-Client) ist es auch üblich, dass der Kopplungsvorgang zusätzlich durch den Vergleich und die Bestätigung eines auf beiden Geräten angezeigten PIN-Codes gesichert wird.

Das Scannen nach verfügbaren Geräten kann zeitaufwändig sein, insbesondere wenn viele Bluetooth-Geräte im Pairing-Modus gefunden werden. Eine schnellere Methode zum Koppeln besteht darin, den Suchvorgang zu überspringen und das gewünschte Gerät direkt mit seiner MAC-Adresse (Media Access Control) aufzurufen. Diese Methode wird hauptsächlich bei Produktionstests von Bluetooth-Geräten verwendet.

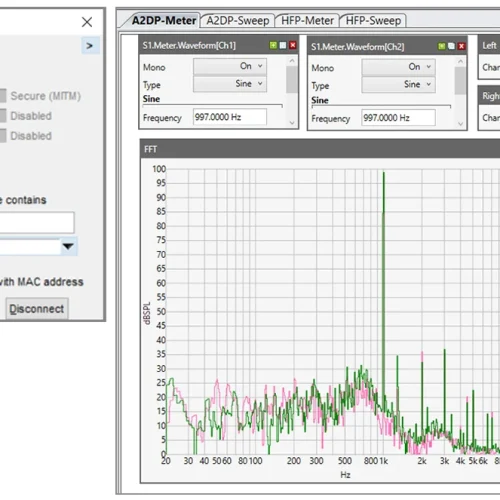

Die NTi Audio Bluetooth Box, die an den FX100 Audio Analyzer angeschlossen ist, ermöglicht einfache und bequeme Tests der Bluetooth-Schnittstelle von Audiogeräten. Die empfangenen und gesendeten Audiosignale werden in analoge Signale umgewandelt und über XLR-Anschlüsse bereitgestellt. Alle oben beschriebenen Profile werden unterstützt. Der Kopplungsvorgang kann manuell oder automatisch erfolgen. Wenn der Kopplungsvorgang abgeschlossen ist, wird ein Triggersignal an den FX100 Audio Analyzer gesendet, um die Messung zu starten.
