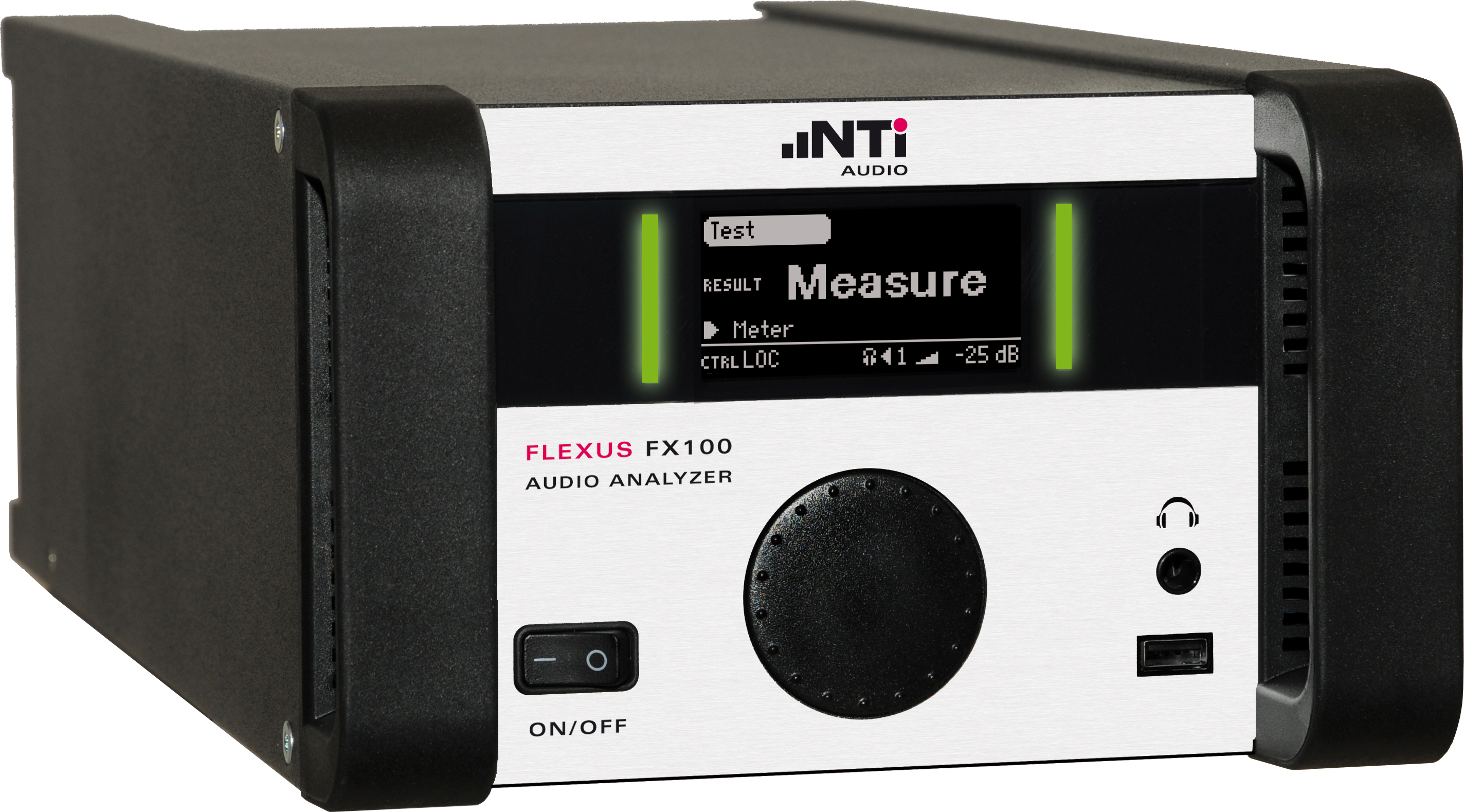

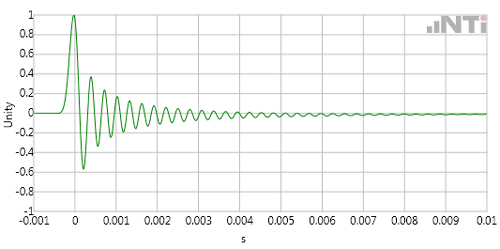

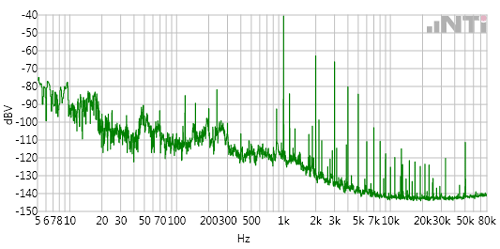

25. April 2014 Hochauflösende FFT und Impulsantwort mit dem FX100 Audio-Analysator Die aktuelle Version der FX100 Firmware bzw. FX-Control Software erlaubt dem Benutzer die Durchführung von FFT- und Impulsantwort-Messungen mit höherer Auflösung, sowie den Export der Resultate in verschiedenen Formaten. Erweiterte FFT Analyse Der Audio Analysator FX100 führt FFT Analysen in Echtzeit auf 2 oder 4 Kanälen parallel aus, wobei eine Bandbreite von 5 Hz – 80 kHz und Blocklängen von bis zu 2 Millionen Samples zur Verfügung stehen (d.h. Frequenzauflösung bis zu 0.09 Hz). Diese enorme Informationsdichte erlaubt einen umfassenden Einblick in die spektrale Zusammensetzung des aufgenommenen Signals. Neben der graphischen Darstellung in der FX-Control Software lassen sich die kompletten Messdaten auch für weiterführende Analysen exportieren. Impulsantwort Die Impulsantwort dient zur Charakterisierung akustischer oder elektrischer Systeme, sowie zur Erkennung von akustischen Reflexionen. Der FX100 misst und speichert Impulsantworten auf bis zu vier Kanälen parallel und mit einer maximalen Abtastrate von 192 kHz. Auch diese Messresultate lassen sich für weiterführende Analysen oder Simulationen in voller Auflösung exportieren. Export grosser Datenmengen Da die hochauflösenden Messungen von FFT und Impulsantwort grosse Datenmengen erzeugen, unterstützt das System geeignete Dateiformate und Schnittstellen für den Export. Die Daten können in den Formaten Microsoft Excel, MATLAB* oder WAV abgerufen werden. Update Die Funktionen stehen ab der Version V2.72 von FX-Control zur Verfügung. Das Update steht für registrierte Benutzer hier kostenlos zum Download bereit. Das ebenfalls kostenlose FX100 Firmware Update auf die Version V2.7.2 lässt sich mit Hilfe der FX-Control Software einfach durchführen. Mehr Information zum FX100 Audio Analysator gibt es hier. *MATLAB ist ein eingetragenes Warenzeichen von „The MathWorks Inc.“ Pressebild(er) zum Download hier. Kategorien: Archiv Tags:
