Lärmbeurteilung nach BS 4142:2014 mit XL2

Lärmbeurteilung nach BS 4142:2014 mit XL2
Der Beurteilungspegel dient als Mass für die Schallbelastung. Die Aufzeichnung aller hierfür benötigten Messdaten wird durch den Schallpegelmesser XL2 gewährleistet. Die Auswertung und Berechnung des Beurteilungspegels Lr erfolgt mit der dazu massgeschneiderten PC-Software XL2 Data Explorer. Neu können Lästigkeitszuschläge für Ton- und Impulshaltigkeit gemäss des Standards BS 4142:2014 für das gewünschte Zeitintervall automatisch hinzugefügt werden. Der Sachverständige erhält damit das professionelle Werkzeug, um Lärmimmissionen objektiv zu beurteilen.

Die Untersuchung und Beurteilung von Industrielärm nach dem britischen Standard BS4142 erfolgt durch eine Messung des gemittelten Schalldruckpegels LAeq über eine repräsentative Zeitspanne. Da Geräusche mit hörbaren Einzeltönen oder deutlich hervortretenden Impulsen eine erhöhte Lästigkeit aufweisen, wird diese zusätzliche Störwirkung durch entsprechende Zuschläge zum LAeq berücksichtigt. Die Summe aus dem gemessenem Schallpegel und den einzelnen Zuschlägen ergibt den Beurteilungspegel Lr als Mass für die Lärmbelastung und für den Vergleich mit den geltenden Immissionsrichtwerten.

XL2 erkennt Impulse

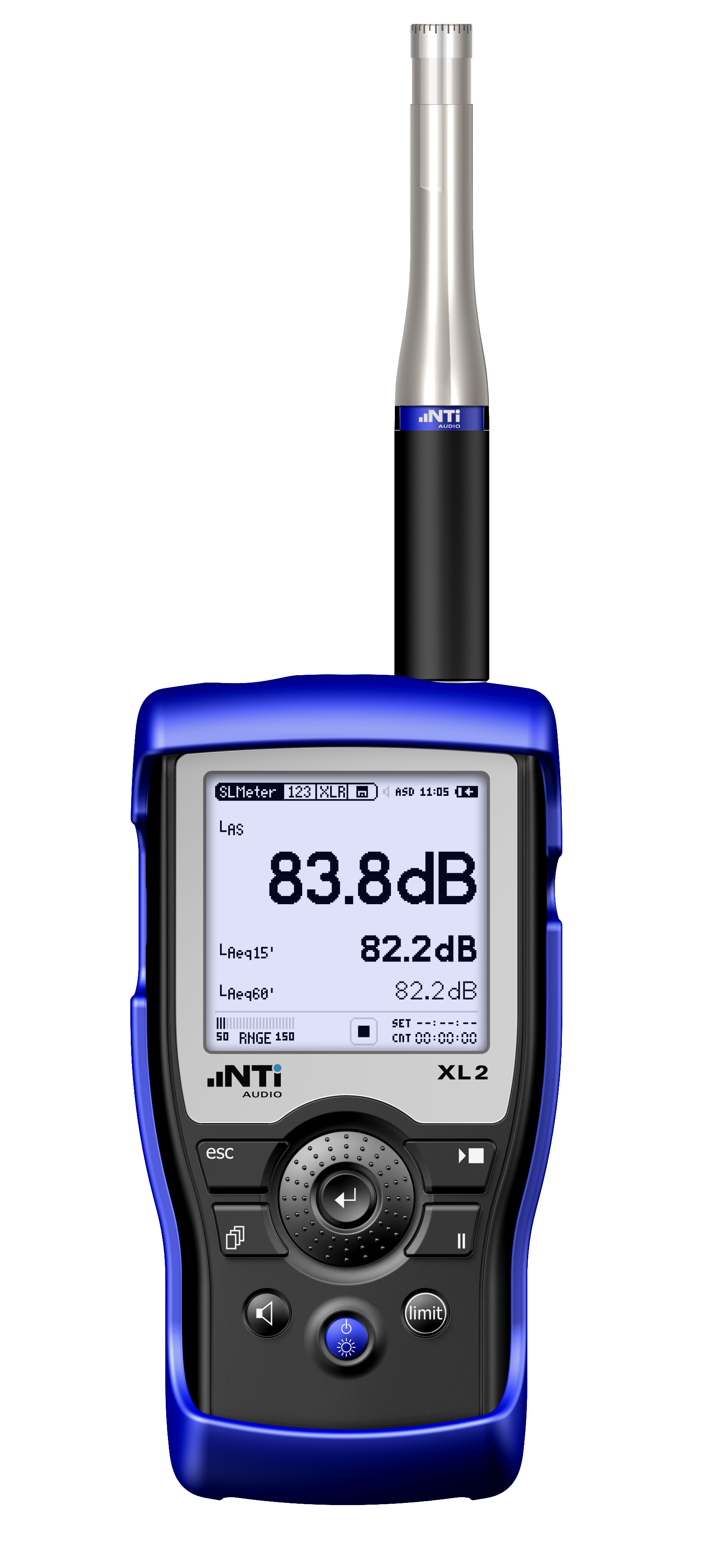

Der Schallpegelmesser XL2 loggt den Immissionspegel präzise und zeichnet parallel auch die Audiodaten als wav-Datei auf. Gleichzeitig ermittelt der XL2 den zu verwendenden Impulszuschlag direkt am Messgerät. Dieser Zuschlag hängt von der verursachten Störwirkung des Impulses ab. Sobald der XL2 einen Impuls laut Definition der Standards «BS4142:2014» oder «Nordtest Method NT ACOU 112» erkennt, zeigt das Messgerät den damit verursachten Impulszuschlag gross auf der LCD an. Gleichzeitig dokumentiert die Logdatei diesen Zuschlag, die Pegeldifferenz des Impulses und die Steigungsgeschwindigkeit. Die Tonhaltigkeit des Geräusches kann aus dem Terzspektrum abgelesen werden. Damit ermöglicht der XL2 die Ermittlung des Beurteilungspegels Lr direkt vor Ort und den sofortigen Vergleich mit den einzuhaltenden Grenzwerten.

Data Explorer Software berechnet Beurteilungspegel Lr

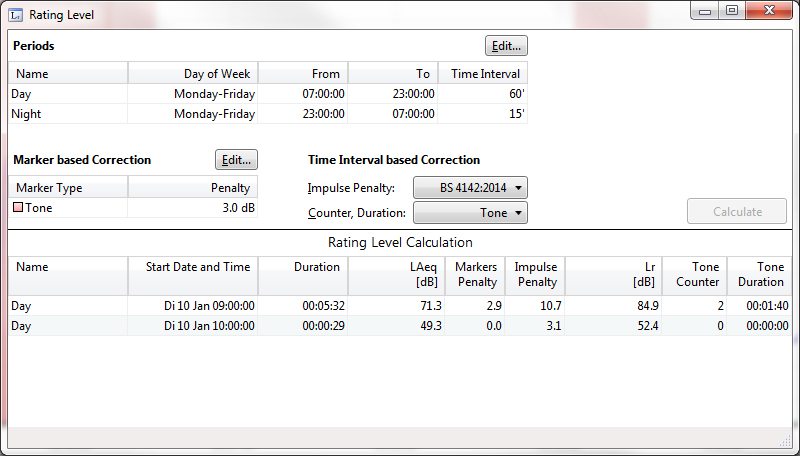

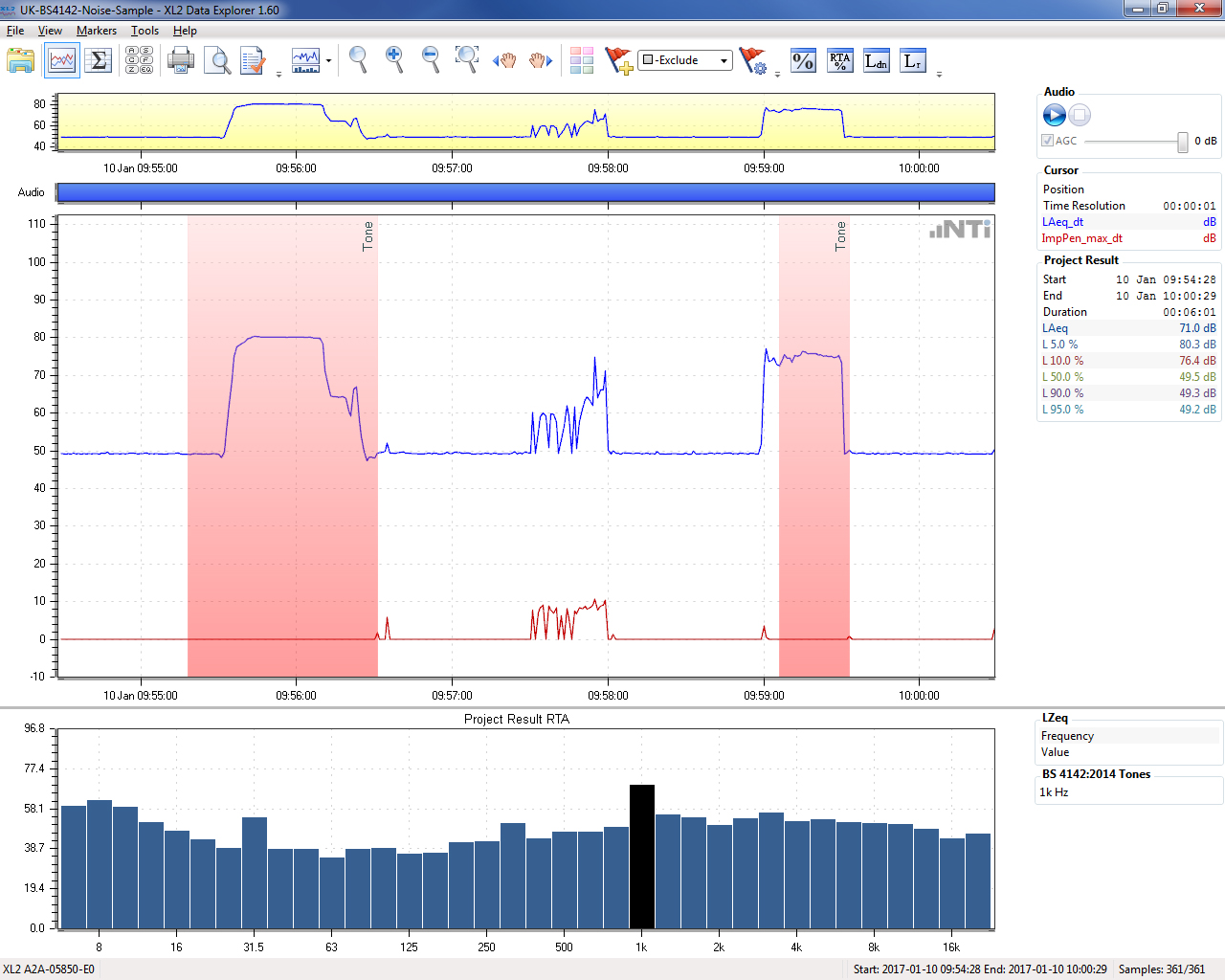

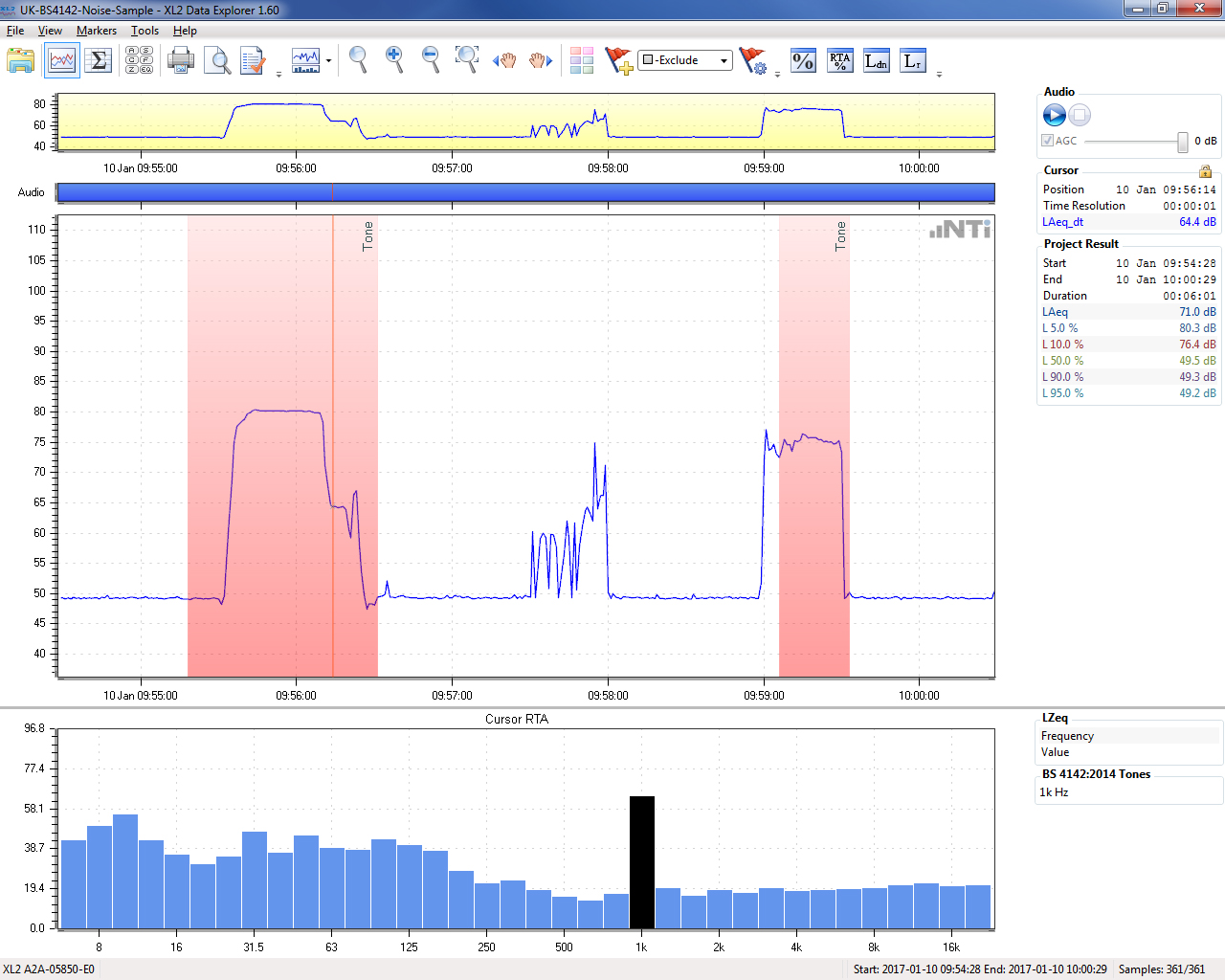

Für weiterführende Auswertungen einzelner Referenz-Zeitintervalle entsprechend BS4142 ist die PC-Software XL2 Data Explorer verfügbar. Diese Referenz-Zeitintervalle betragen eine Stunde während des Tages (7 -23 Uhr) und 15 Minuten nachts. Die Software berechnet nun neu die Anzahl der Impulse und den Impulszuschlag für jedes Zeitintervall. Zusätzlich kann die Anzahl bzw. Dauer tonhaltiger Geräusche automatisch per Knopfdruck angezeigt werden. Daraus präsentiert Data Explorer die Beurteilungspegel Lr aller Zeitintervalle übersichtlich in Tabellenform. Der Standard BS 5228-1 nennt zum Beispiel Immissionsrichtwerte in Wohngebieten von 65 dB tagsüber und 45 dB nachts. Abschliessend kann die zuvor aufgezeichnete Audiodatei synchron zum Pegelverlauf am PC-Lautsprecher wiedergegeben werden, um die vorgeschlagenen Zuschläge mit dem subjektiven Höreindruck zu vergleichen.

Lärmbeurteilung mit Schallpegelmesser XL2 und Data Explorer
Zusammenfassend bildet der Schallpegelmesser XL2 in Kombination mit der PC-Software Data Explorer die professionelle Lösung zur vollumfänglichen Bestimmung des Beurteilungspegels Lr nach den Standards «BS4142:2014» oder «Nordtest Method NT ACOU 112». Die Bauartzulassungs-Option erweitert den Schallpegelmesser zum XL2-TA, der PTB-zugelassenen Produktvariante. Das Gesamtmesspaket eignet sich ideal um Geräuschimmissionen objektiv zu dokumentieren und Gutachten zeitsparend zu erstellen.

Die Ermittlung des Impulszuschlages am XL2 Schallpegelmesser benötigt das optionale erweiterte Akustikpaket und die Firmware V3.23 oder höher. Die Datenauswertung wird mit der neuen Version 1.60 des Data Explorers optimal unterstützt. Der Datenimport in die Software wird mit einer auf dem XL2 dauerhaft freigeschalteten Option oder mit einem kostensparenden Jahresabonnement 365 ermöglicht. Die Data Explorer Software kann auf beliebig vielen PCs installiert werden und steht somit jedem Mitarbeiter zur Verfügung.
