29. Januar 2020

Messungen an A2B Mikrofon-Modulen

A2B^* (Automotive Audio Bus) ist eine digitale Netzwerktechnologie von Analog Devices, welche die in einem Auto verbauten Audiogeräte und -Komponenten verbindet. Ein Beispiel dafür sind die Mikrofon-Module, die sich seit dem Einzug von Sprachassistenten in wachsender Anzahl modernen Fahrzeugen finden, und über eine A2B-Schnittstelle mit dem Audiosystem verbunden sind. Um deren zuverlässige Funktion im Betrieb zu gewährleisten, müssen diese Module vor dem Einbau getestet werden.

Die A2B-Kommunikation ist proprietär. Um die Mikrofonsignale messen zu können, wird daher ein Gerät benötigt, das den A2B-Datenstrom dekodiert und entweder in ein digitales AES/EBU oder ein analoges Signal wandelt. Ein solches Gerät ist der A2B-Analysator von Mentor Automotive.

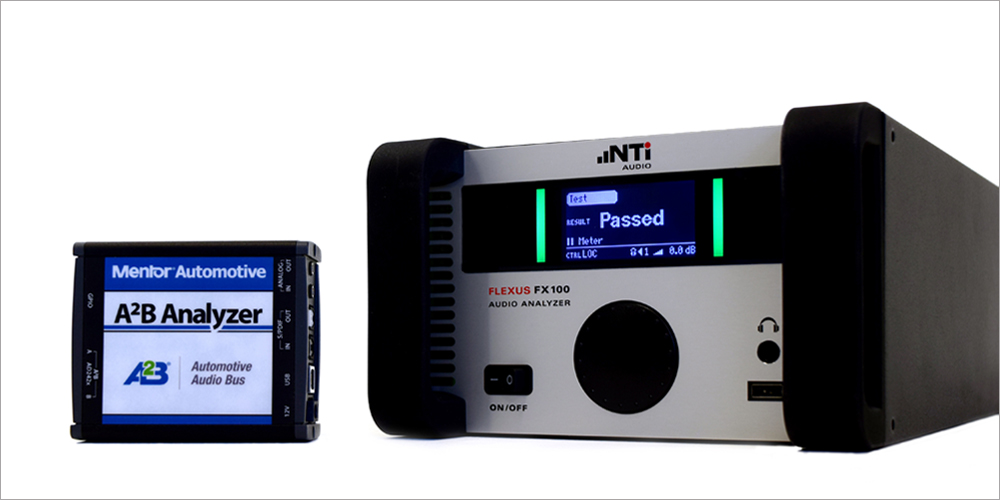

NTi Audio FX100 Audio Analysator mit Mentor Automotive A2B Interface

Das NTi Audio Testsystem für A2B-Mikrofone verfügt über einen integrierten Mentor Automotive A2B-Analysator. Zusammen mit dem FX100 Audio Analysator erlaubt dies die komfortable und zuverlässige Überprüfung aller relevanten Akustikparameter der auf einem Modul befindlichen A2B-Mikrofone.

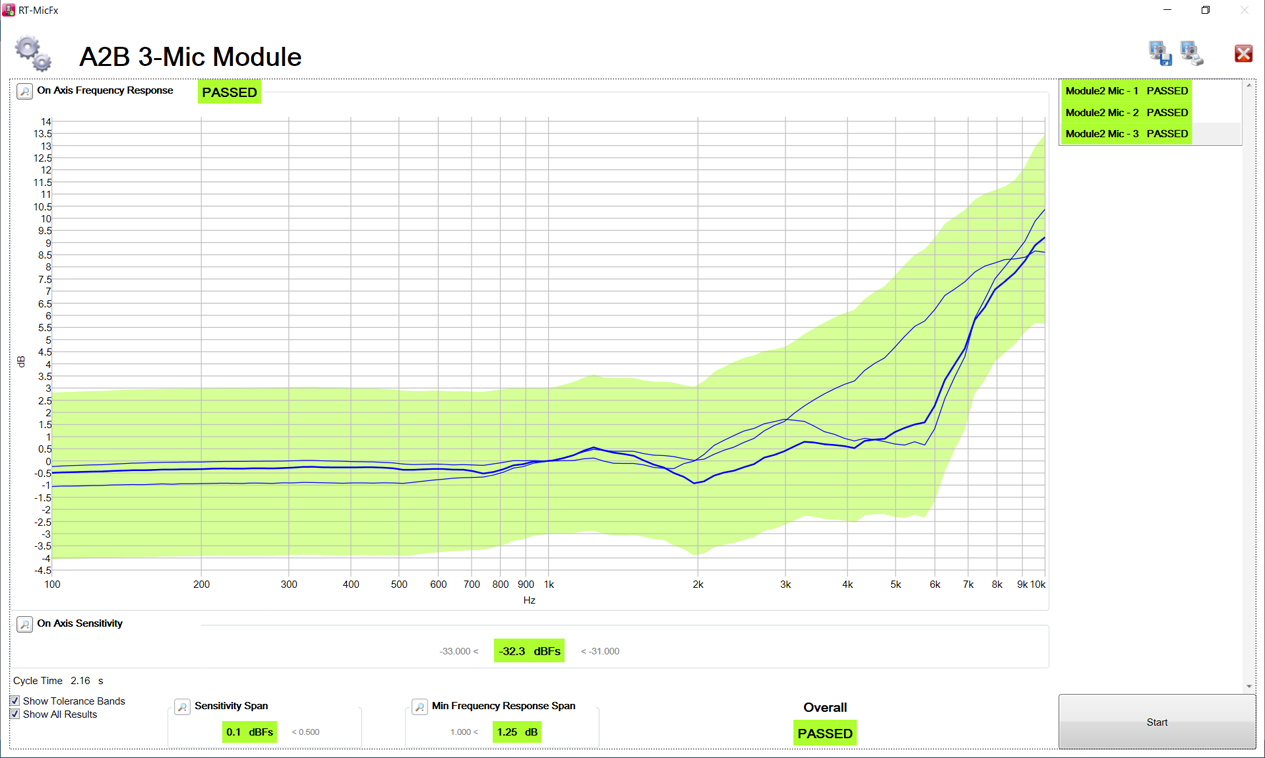

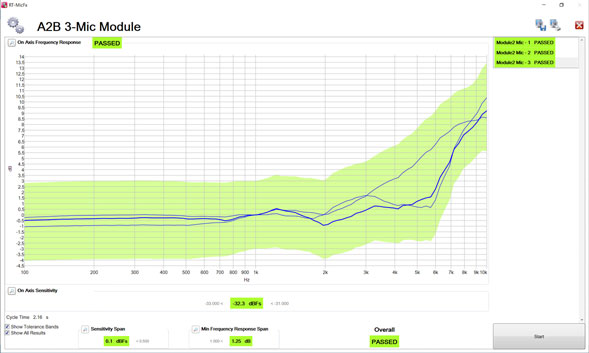

Typischerweise befinden sich auf einem A2B-Mikrofonmodul drei oder vier digitale MEMS Mikrofone. Damit lässt sich die dominante Schallquelle im Auto (Sprecher) identifizieren und Nebengeräusche reduzieren. Für den vollständigen Funktionstest eines Moduls ist es nun essentiell wichtig, nicht nur die absoluten Parameter der einzelnen Mikrofone individuell zu prüfen, sondern auch deren Charakteristika relativ zueinander zu bestimmen. In der Praxis lässt sich dies mit dem NTi Audio Mikrofon-Testsystem rasch und unkompliziert bewerkstelligen.
