Minilyzer ML1

Minilyzer ML1 - Analog Audio Analyzer

Einfach. Effizient. Schnell.

  • Analoger Audio Analysator
  • Polaritätstest
  • vu+PPM Messung

Zubehör Anwendungen Technische Daten

Der Minilyzer ist ein leistungsfähiges, handliches Audiomessgerät mit einfacher Schallpegelmessung. Der Funktionsumfang vereinfacht massgeblich die Inbetriebnahme und den Service von Audioanlagen. Der ML1 bietet bedienerfreundliche Menüs, eine automatische Bereichseinstellung und präsentiert aussagekräftige Messergebnisse auf einer Anzeige.

Auf einen Blick

  • Klirrfaktor, 2.-5. Harmonische
  • Frequenzgang und Zeitgrafik
  • Hohe Genauigkeit (+/- 0.1 dB)

Messfunktionen

Pegel

Minilyzer ML1 screen Level RMSEingangspegel (Effektivwert) in Volt, dBu oder dBV, sowie Signalfrequenz. Relativmessungen zu frei wählbaren Referenzen. Mit einem Messmikrofon wird der ML1 zudem zu einem hochwertigen Schallpegelmesser (SPL/LEQ).


THD+N

Minilyzer ML1 screen THDNMessung von THD+N (Klirrfaktor mit Rauschen) sowie der zweiten bis fünften harmonischen Verzerrung als dB Wert oder in %. Anzeige von Grundfrequenz, Eingangspegel sowie der Signalsymmetrie. Umfangreiche Filter.


Frequenzgang

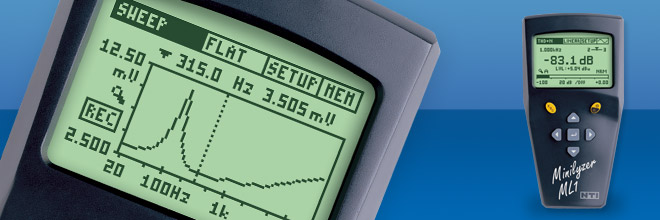

Minilyzer ML1 screen Frequency SweepDer Minilyzer erkennt automatisch den Start einer Sweep-Sequenz mit beliebiger Schrittweite und speichert den gemessenen Frequenzgang. Graphische Darstellung mit numerischem Cursor und Zoom Funktionen.


Polarität

Minilyzer ML1 screen PolarityFalsch angeschlossene Lautsprecher werden mit dem ML1 und dem eingebauten Mikrofon zuverlässig erkannt. Die gleiche Messung über den XLR Eingang eignet sich ideal für Kabel-Polaritätstests.


Zeit Sweep

Minilyzer ML1 screen Time-SweepDer Zeit Sweep zeichnet den Verlauf des Effektivwert-Pegels, der Frequenz und des THD+N Wertes gleichzeitig auf und eignet sich sehr gut zur Beobachtung längerer Testperioden sowie zum Auffinden selten auftretender Fehler.


Oszilloskop

Minilyzer ML1 screen ScopeDas Scope gewährt einen schnellen Überblick über die Wellenform und identifiziert sofort übersteuerte Verstärker, verrauschte Signale u.v.a. Mit automatischer Skalierung und Triggerung sowie Frequenzanzeige.


1/3rd Octave

Minilyzer ML1 screen Third OctaveFFT basierender 1/3 Oktave Echtzeit Analysator. Automatische Anzeige des energiereichsten Bandes hilft beim Eliminieren von Feedback. Einstellbare Anzeigezeitkonstante, Zoom und Datencursor. Elektrische (dBu) und akustische Messungen (SPL Skala) werden unterstützt.


vu/PPM

Minilyzer ML1 screen vuppmExakte Aussteuerungsmessung zum optimalen elektrischen Einpegeln nach IEC60268 (ppm = Peak Program Meter). Alle gängigen Standards werden unterstützt (Type I, Type IIA, Nordic); einstellbarere Referenzpegel.


Induktionsschleifenmessung AFILS

Minilyzer ML1 screen AFILSDer Minilyzer zusammen mit der optionalen MiniLINK USB Schnittstelle misst Induktionsschleifen AFILS laut Standard IEC60118. Im Minilyzer kann ein komplettes Messmenü laut Anforderungen des Standards aktiviert werden inklusive Kalibration für einen kundenspezifischen Feldstärkesensor.

Konfigurationen

Minilyzer ML1

Minilyzer ML1

Audio-Analysator
NTi Audio #: 600 000 011


Minilyzer ML1 mit MiniLINK vor-installiert

Audio-Analysator mit PC Software
NTi Audio #: 600 000 030


MiniSPL Mikrofon

Klasse 2 Messmikrofon
NTi Audio #: 600 000 022

Mehr Informationen erhalten
